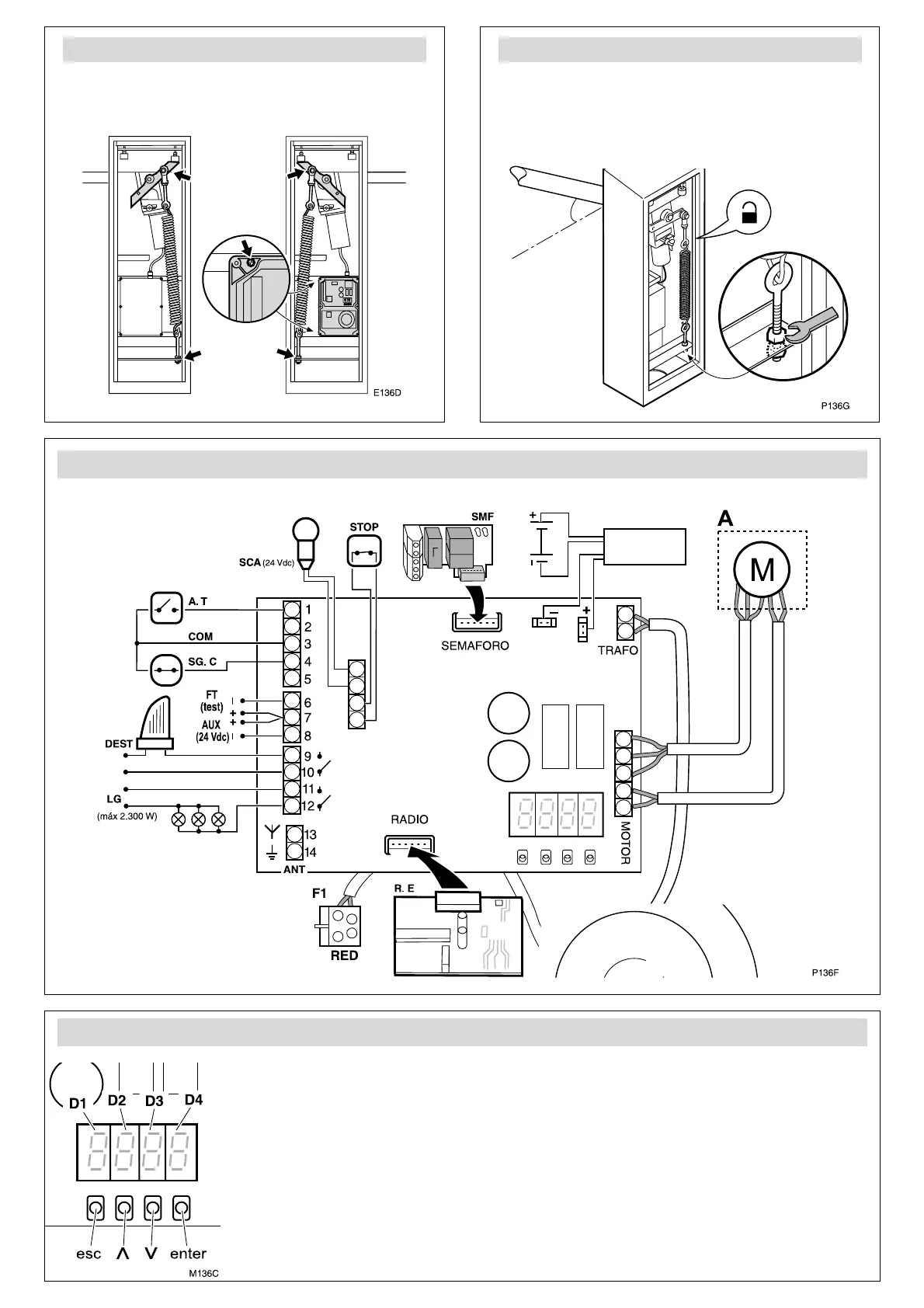

Changement de côté
Barrière droite Barrière gauche
45º
POUR UN FONCTIONNEMENT CORRECT, IL EST
INDISPENSABLE D'ÉQUILIBRER LA BARRIÈRE.
• Débloquez l'actionneur et tendez le ressort jusqu'à
ce que la barrière soit équilibrée à 45º.
Équilibrage
Débloquer
NTS
324E, NTS
424E, NTS
624E:
230Vac/
50Hz
NTS
324EM, NTS
424EM, NTS
624EM:
125Vac/
60Hz
CHG
BAT: (2x12V)
BATTERY
IN/OUT
Connexion générale
D1 et D2:
CL (fixe) Barrière fermée
CL (clignotant) Barrière en train de se fermer
OP (fixe) Barrière ouverte
OP (clignotant) Barrière en train de s’ouvrir
XX
(compte à rebours)
Barrière en attente
StOP Actionneur débloqué
PA (fixe) Pause (manœuvre non terminée)
rS (fixe)
Barrière cherchant la position de fermeture
D3 et D4 :
C5 Dispositif de sécurité en
fermeture activé
E1 Encodeur moteur arrêté
F1 Limite de force dépassée
bA Batterie en fonctionnement
Ftço Photocellules défaillantes
(test)
