Manuel de l'opérateur
Bac à Batterie de L'abri de Traîneau
4
Voir les pièces détachées en ligne à www.GetEskimo.com ou composer le 800-345-6007 L-V 8h-17h HNC
36357
|
N° ECN 12590
|
RÉV 1
|
04/01/20
|
© Copyright 2020 Ardisam, Inc.
|
Tous droits réservés.
34997
8930B
67538
36187

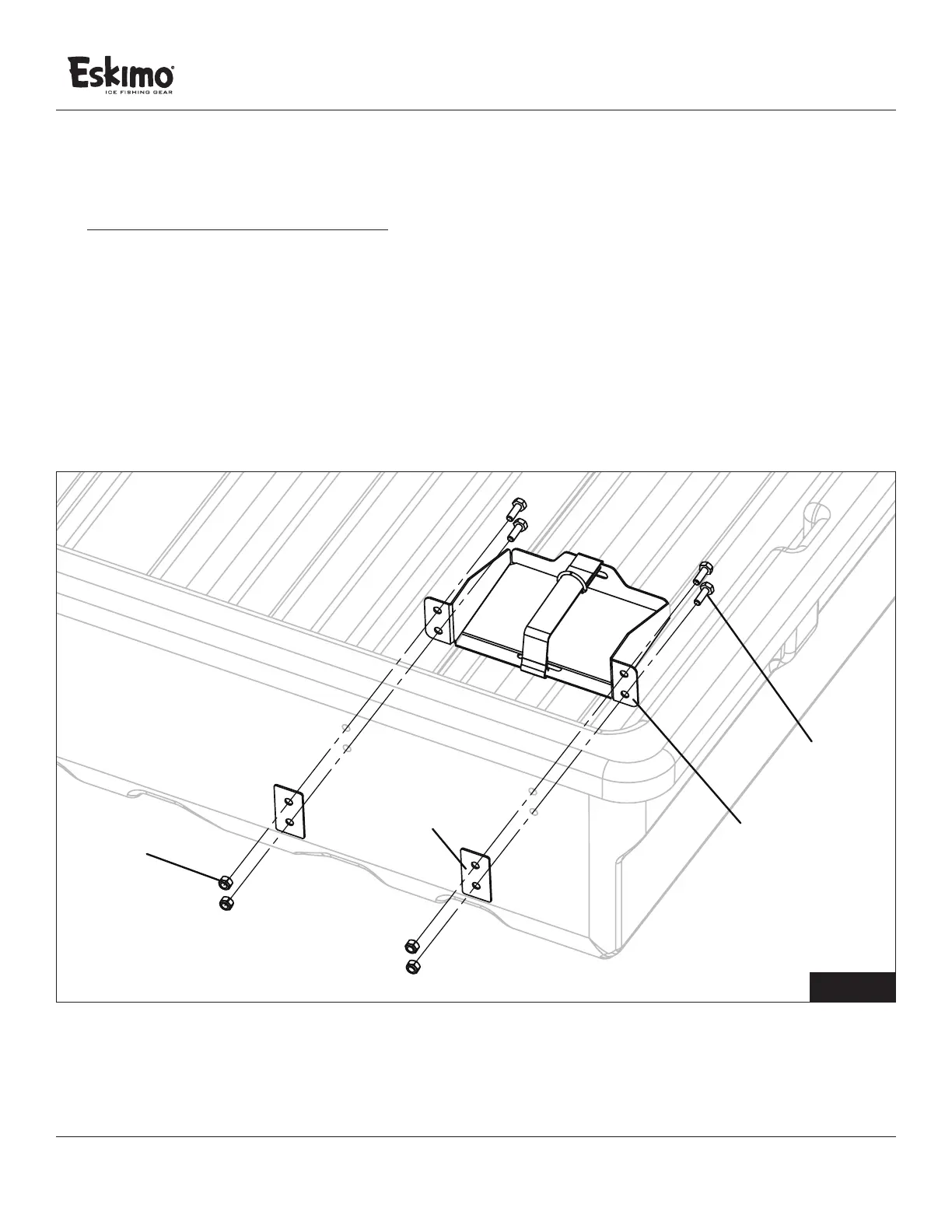

FIGURE 1
INSTRUCTIONS DE MONTAGE POUR LE BAC À BATTERIE DE L'ABRI DE TRAÎNEAU
CONSEIL D'ASSEMBLAGE IMPORTANT
Ne serrer aucun ensemble vis et écrou complètement avant d'avoir assemblé toutes les pièces boulonnées.
Les serrer à la main seulement. Cela facilite l'alignement des trous de xation de toutes les pièces.
1.
En utilisant #34997 comme modèle contre le côté de votre traîneau, trouvez un emplacement souhaité et
marquez les 4 trous.
2. En utilisant les 4 emplacements de trous marqués, percez (4) trous de 5/16 po à travers le côté du traîneau.
3.
Fixez le plateau de batterie de l'abri de traîneau en alignant les #34997 et #36187 avec les trous percés et
xez-le au traîneau en utilisant (4) #8930B et (4) #67538.
VOIR FIGURE 1.
