ceso o spento ed è pronto per il funzionamento. Il display può avere 2 colori diversi.
Verde: Il sistema è pronto per l’uso.
Rosso: La batteria è scarica. Il sistema è spento per proteggere la batteria. Dopo aver caricato
la batteria, il display diventa verde e il sistema si riavvia da solo.
2. CHARGING
Si accende non appena la batteria viene caricata tramite il modulo solare. Se la batteria è
completamente carica, il display lampeggia per circa 1 ora. Al termine di questa fase, il display
si spegne.
3. ALARM
Il display svolge una doppia funzione:
- Rosso lampeggiante: Il livello dell’acqua nel serbatoio è troppo basso e il sensore del livello
dell’acqua si è attivato. In questo caso, la pompa viene spenta e si deve procedere con il rab-
bocco dell’acqua.
- Rosso lampeggiante e pompa che pulsa: Il controllo automatico della pressione è attivo.
Ciò si verifica quando la pressione dell’acqua nel tubo della pressione all’uscita è troppo alta.
In questo caso la pompa inizia a pulsare. Questo di solito si verifica quando sono collegati
pochi gocciolatori o irrigatori e, pertanto, il flusso d’acqua è inferiore.
4. MODALITÀ DI PROVA
Se viene premuto il tasto a membrana „TEST MODE“, il sistema si avvia senza limiti di tempo.
Ciò è particolarmente utile per l’avvio iniziale e lo sfiato del sistema. Il sistema termina il pro-
cesso di irrigazione solo dopo aver premuto nuovamente il pulsante.
1
6.
5.
7. Computer per l’irrigazione
Elementi di controllo:
1. Interruttore di accensione/spegnimento
(SYSTEM ON/OFF)
(Immagine 5/ n.1)
Questo interruttore viene utilizzato per accen-
dere o spegnere il computer per l’irrigazione.
Se questo pulsante viene premuto quando
l’unità è alimentata, tutte le luci LED lampeg-
giano brevemente e le regolazioni possono
essere effettuate sul pannello a sfioramento
sotto l’aletta utilizzando i tasti a membrana
«MODE SELECT» e «TEST MODE» .

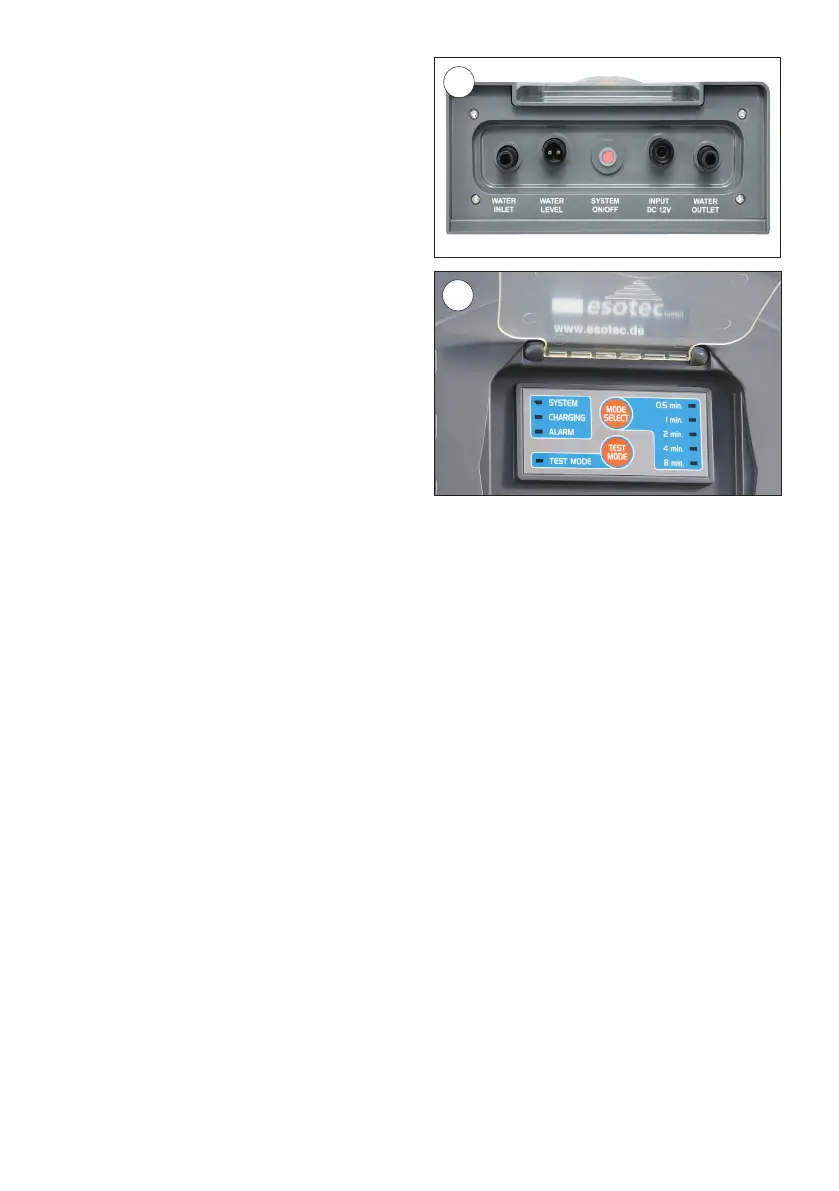

Pannello di controllo a sfioramento e di-
splay a LED (Figura 6):
1. SYSTEM
La spia del sistema mostra se il sistema è ac-
