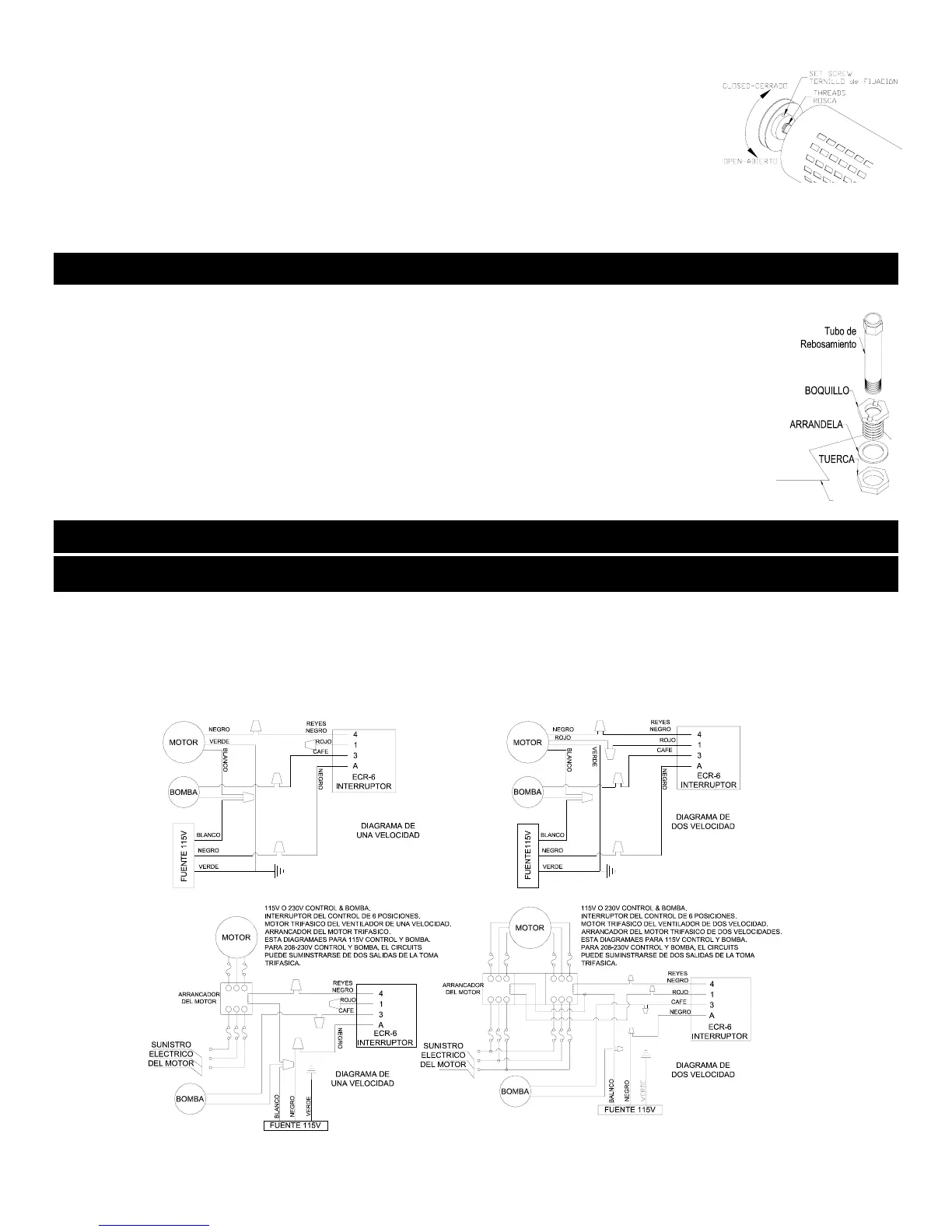

AJUSTES DE LA POLEA DEL MOTOR
Antes de instalar la polea del motor, afloje el tornillo de fijación en la parte interna de la polea y gire la
parte exterior de la polea hasta que quede completamente cerrada. Coloque el tornillo de fijación en
la superficie plana más cercana en la rosca y luego gire 4 o 5 vueltas la parte exterior de la polea.
Coloque el tornillo de fijación en la superficie plana más cercana en la rosca y apriete el tornillo de
fijación. Coloque la polea en el eje del motor y apriete el tornillo de fijación delantero.
El CD21 es
equipado con una polea de dos acanaladuras.
3
INSTALACIÓN DEL TUBO DE DESBORDAMIENTO
Coloque la arandela de goma en la boquilla de desagüe. Deslice de arriba hacia abajo, el boquilla a través de la abertura del desagüe
en el fondo del enfriador. Apriete la tuerca en el boquilla por la parte de abajo del enfriador. Coloque el tubo de desbordamiento a la
boquilla.
PRECAUCIÓN: NO INSTALE ESTE ENFRIADOR A NINGÚN SISTEMA DE SUAVIZADOR DE AGUA. ESTO CANCELARÁ LA
GARANTÍA.
CONEXIÓN DE AGUA
El flotador montaje en un agujero in el poste esquina (descarga debajo) o en el panel frente (descarga lateral).
El nivel de agua debe permanecer ½ pulgadas por debajo de la parte superior del tubo de desbordamiento.
Para ajustar el nivel de agua se puede usar el tornillo que esta en el flotador o doblar la varilla del flotador.
DEPOSITO
EQUIPO ANTISARRO
En áreas con agua dura se puede instalar un equipo antisarro para disolver pequeños residuos de minerales y
así permitir el flujo de agua fresca.
CORRIENTE ELÉCTRICA
1. La instalación del cableado eléctrico debe cumplir con todos los requisitos locales y federales y debe
efectuada por un electricista certificado.
2.
Conectar el motor y/o bomba al voltaje equivocado cancelará la garantía.
Advertencia: Para evitar el riesgo de choque eléctrico, desconecte la fuente de poder antes de abrir o de iniciar el servicio de esta
unidad.
Noticia al Instalador: El amperaje del motor debe ser menos del amperaje que indica la placa del motor sin manejar la
bomba.
DIAGRAMAS DEL CABLEADO
Monofásico; una y dos velocidades
Trifásico, una y dos velocidades. El arrancador del motor debe tener protector de sobrecarga de la capacidad adecuada para recibir el
amperaje total del motor.
Los arrancadores y sobrecargas del motor no se proveen con las unidades.
