FUNKTIONSHINWEISE

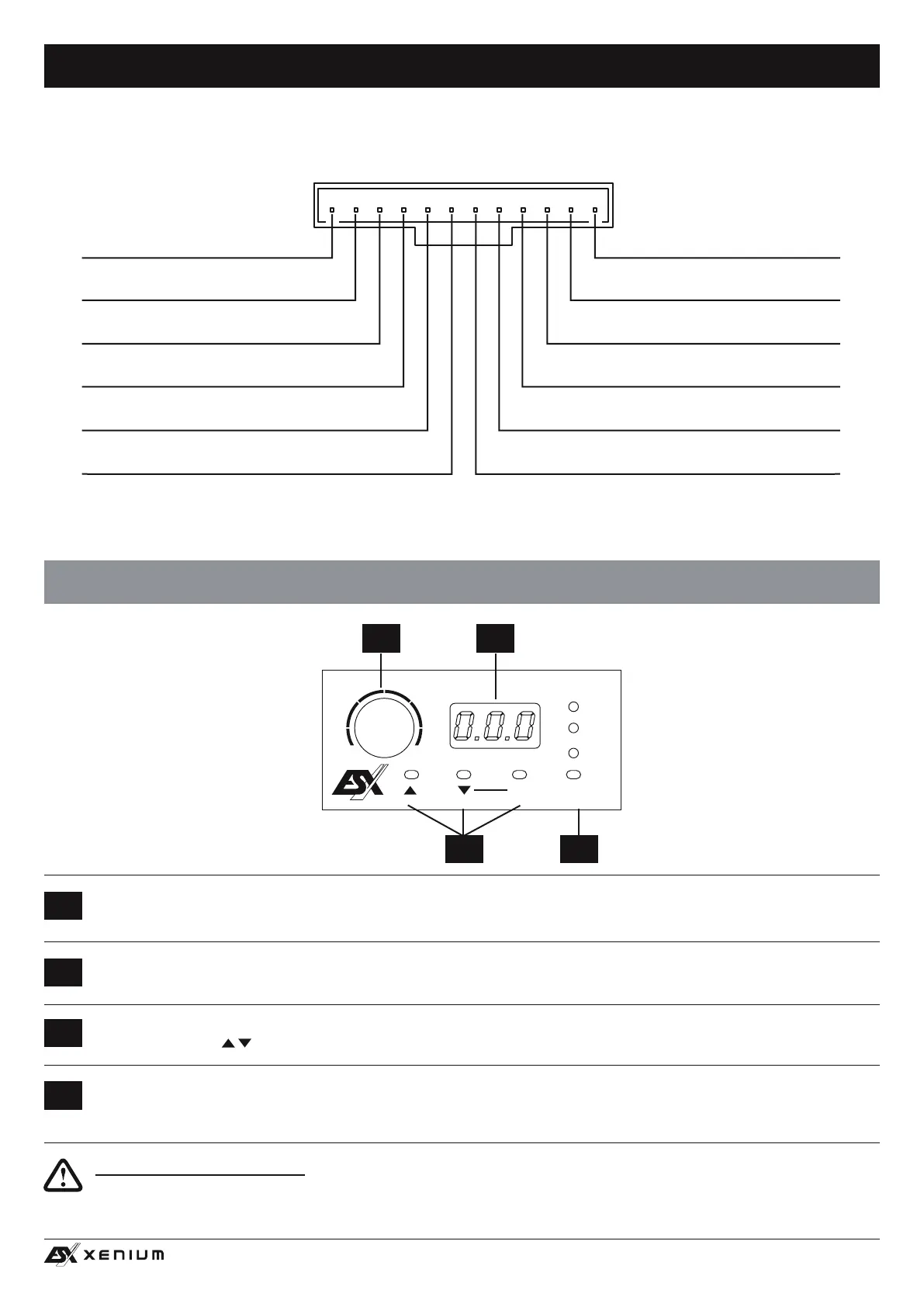

FUNKTIONEN UND BEDIENELEMENTE DER FERNBEDIENUNG
4
3
2
1
Mit dem Taster INPUT SEL. kann zwischen den Audiosignal-Eingängen der Audioquellen MAIN, AUX IN und OPTICAL hin- und
hergeschaltet werden. Bei MAIN handelt es sich um die Audioeingänge LINE IN (Seite 6, #6) oder HIGH LEVEL INPUT (Seite
6, #7) sowie SUB IN (Seite 6, #5).
Mit den beiden MODE-Tasten kann zwischen den im DSP gespeicherten Settings gewählt werden.
Wählen Sie mit den
Tasten das gewünschte Setting und bestätigen Sie die Auswahl mit OK (# 3).
Das LED-Display zeigt zum einen die Werte beim Drehen des Reglers (#1) oder die Nummer des gewählten Settings an.
Mit diesem Regler kann die Gesamtlautstärke des Soundsystems geregelt werden. Wenn Sie den Regler drücken und ca. 3
Sekunden halten kann damit auch der Basspegel von Ausgang SUB OUT (G/H) geregelt werden.
3 4
POWER
USB
OUTPUT
FL
FR
REMOTE
PC CONNECT
RL
RR
SUB L
SUB R
AUX
INPUT
OPTICAL
INPUT
A B C D E F G H
X– DSP DIGITAL SOUND PROCESSOR
VOLUME
MAIN
AUX
OPTICAL
INPUTMODE OK
X– DSP
–
+
MAIN INPUT
HIGH LEVEL INPUT
1 2
KABELSATZ HOCHPEGEL-EINGÄNGE
BELEGUNG
BRAUN/SCHWARZ
SUB R –
BRAUN
SUB R +
ORANGE/SCHWARZ
SUB L –
ORANGE
SUB L +
LILA/SCHWARZ
REAR R –
LILA
REAR R +
WEISS
FRONT L +
WEISS/SCHWARZ
FRONT L –
GRAU
FRONT R +
GRAU/SCHWARZ
FRONT R –
GRÜN
REAR L +
GRÜN/SCHWARZ
REAR L –
Wichtiger Bedienhinweis: Falls die Fernbedienung nicht angeschlossen ist, funktioniert der DSP mit
Setting 1 und es können keine Settings abgespeichert werden.
