Type Montage Breedte (A) mm Afstand B mm Afstand C mm Bevestigingssteun
LAVA
®
BATH 2.0 / BATH DYL 350 W verticaal 630 406 448 2
LAVA
®
BATH 2.0 400 W verticaal 500 406 406 2
LAVA
®
BATH 2.0 / BATH DYL 500 W verticaal 630 406 448 2
LAVA
®
BATH 2.0 600 W verticaal 500 406 406 2
LAVA
®
BATH 2.0 / BATH DYL 700 W verticaal 630 406 448 2
LAVA
®
BATH 2.0 PURE 350 W verticaal 620 406 448 2
LAVA
®
BATH 2.0 PURE 500 W verticaal 620 406 448 2
LAVA
®
BATH 2.0 PURE 700 W verticaal 620 406 448 2
ELEKTRISCHE AANSLUITING
Het stralingspaneel is geschikt voor vaste aansluiting. Het
stralingspaneel wordt middels een vaste aansluitkabel aan-
gesloten aan het 230 V AC voedingspunt.
AANWIJZIGING
Als een langere verbindingskabel nodig is, kan de kabel
worden vervangen door een langere, type H05VV-F3G1,50. Een
directe verbinding met een vaste kabel is alleen toegestaan tot
een doorsnede van 1,5 mm² (bijvoorbeeld NYM-J3G1.5mm
2
).
De lengte van de verbindingskabel moet tussen 1,0 en 1,9 m
zijn. Aan de installatiezijde, moet een meerpolige scheider met
een contactopeningsbreedte van min. 3 mm in de permanent
geïnstalleerde elektrische installatie volgens de installatie-
voorschriften.
REGELBEREIK
Het stralingspaneel is kan via een directe verbinding met een
draadloze kamerthermostaat ET-14A worden bediend, i.c.m.
Plug & Play draadloze-ontvanger LAVA
®
-F. Maar ook kan het
stralingspaneel rechtstreeks op het apparaat met de thermo-
staat LAVA
®
-R of Timer LAVA
®
-T worden geregeld. De bestu-
ringscomponenten kunnen als accessoires worden besteld.
Houd u aan de gebruiksaanwijzing van de betreffende thermo-
staat.Het verwijderen van de plug als gevolg van een vaste ins-
tallatie maakt de garantie niet ongeldig.
Grafiek: aansluitschema
LET OP: Als de aansluitkabel beschadigd is, dient
deze vervangen te worden door een gecerticeerde
elektromonteur.
A
A
B
B
CC

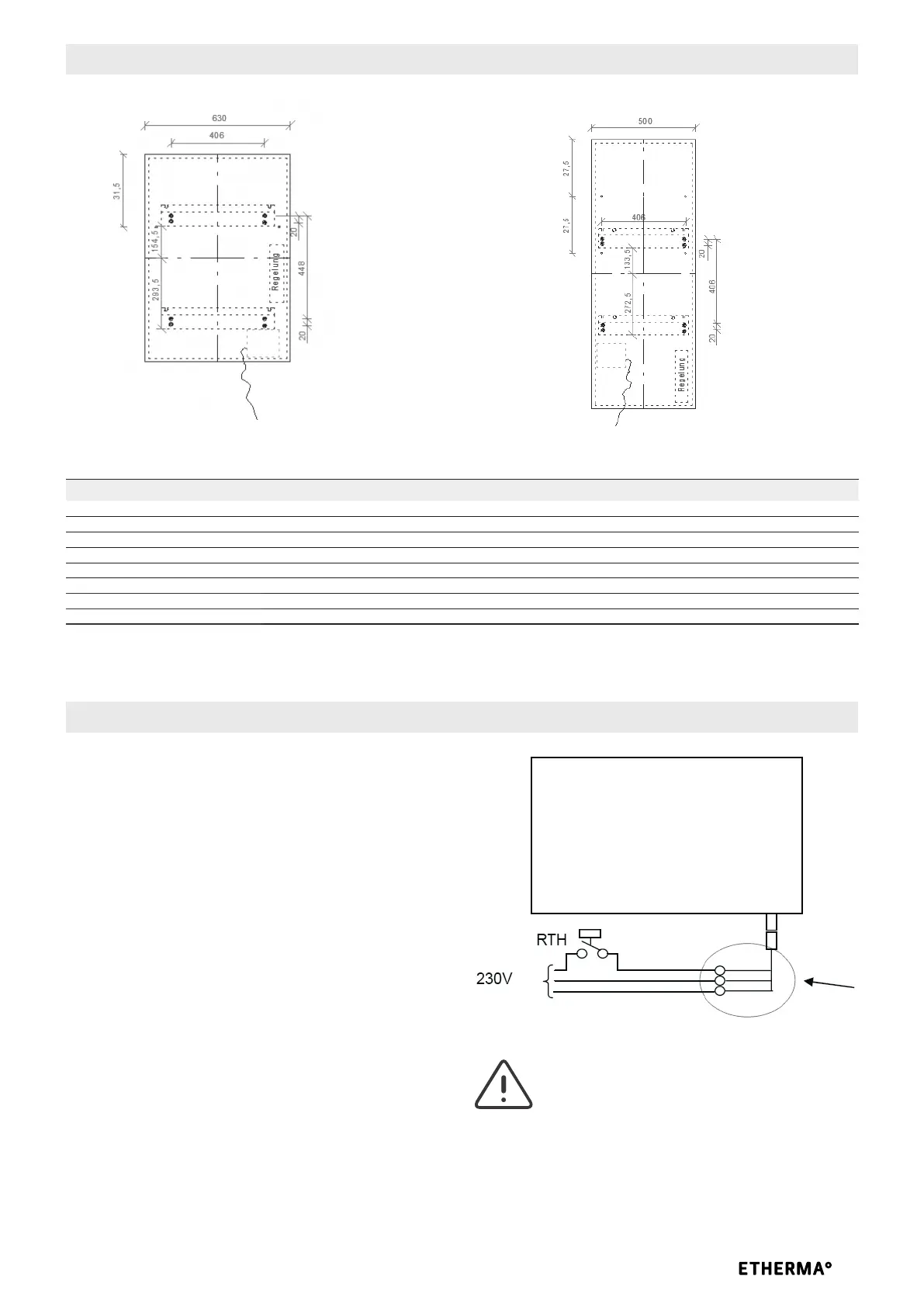

GATAFSTANDEN VOOR BORING BIJ VERTICALE WANDMONTAGE
Aansluitkabel
Aansluitkabel
