Typ Montage Largeur (A) mm Distance B mm Distance C mm Supports de montage
LAVA
®
BATH 2.0 / BATH DYL 350 W vertical 630 406 448 2
LAVA
®
BATH 2.0 400 W vertical 500 406 406 2
LAVA
®
BATH 2.0 / BATH DYL 500 W vertical 630 406 448 2
LAVA
®
BATH 2.0 600 W vertical 500 406 406 2
LAVA
®
BATH 2.0 / BATH DYL 700 W vertical 630 406 448 2
LAVA
®
BATH 2.0 PURE 350 W vertical 620 406 448 2
LAVA
®
BATH 2.0 PURE 500 W vertical 620 406 448 2
LAVA
®
BATH 2.0 PURE 700 W vertical 620 406 448 2
CONNEXION ÉLECTRIQUE
L'appareil de chauffage est conçu pour une connexion perma-
nente à une boîte de jonction murale ou au plafond.
L'appareil est raccordé à l'alimentation secteur via une boîte de
jonction côté installation avec le câble de connexion connecté.
ALLUSION
Si un câble de raccordement plus long est requis, le câble peut
être remplacé par un type plus long H05VV-F3G1,50. Une con-
nexion directe avec un câble xe n'est autorisée que jusqu'à
une section de 1,5 mm² (par exemple, NYM-J3G1.5mm
2
). La
longueur du câble de raccordement doit être comprise entre
1,0 et 1,9 m. Côté installation, un séparateur multipolaire avec
une largeur d'ouverture de contact d'au moins 3 mm doit être
installé dans l'installation électrique installée conformément
aux instructions d'installation.
CHAUFFAGE
L'appareil de chauffage fonctionne avec une connexion directe
par l' intermédiaire d' un commutateur, un thermostat exter-
ne (eTOUCH eco) ou par l' intermédiaire d' un récepteur radio
(ET-111A) en communication avec un thermostat sans l (ET-
14A). Ceux-ci peuvent être commandés en tant qu'accessoires.
Veuillez respecter les instructions d'utilisation du produit res-
pectif.
Graphique: connexion du schéma de câblage
ATTENTION: Si le câble de raccordement
secteur de l'appareil est endommagé, il doit être
immédiatement remplacé par un spécialiste.
A
A
B
B
CC

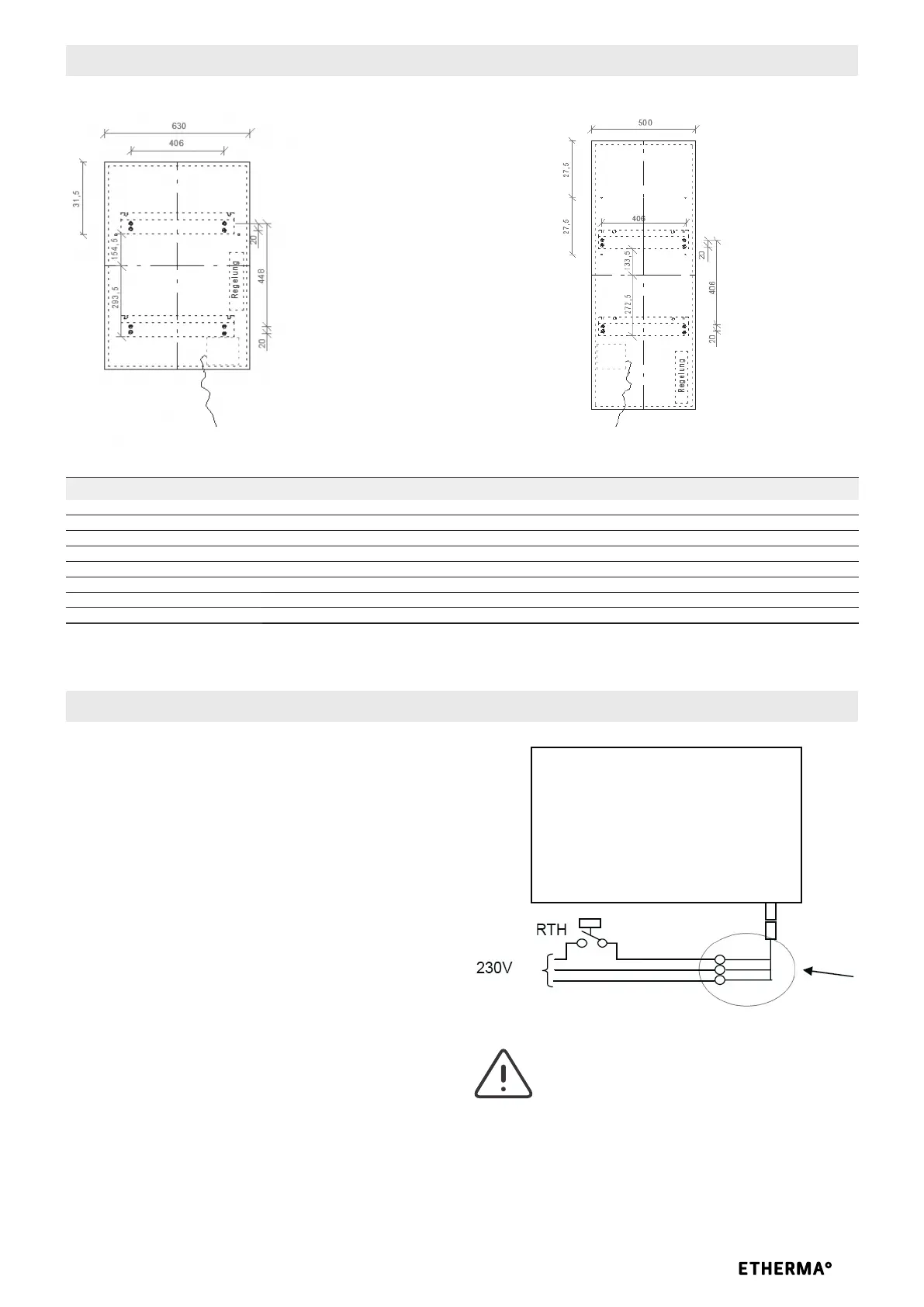

DISTANCES DE TROUS POUR LE PERÇAGE DE LA PAROI VERTICALE
A
Câble de connexionCâble de connexion
