Typ Montage Breite (A) mm Abstand B mm Abstand C mm Befestigungswinkel
LAVA
®
BATH 2.0 / BATH DYL 350 W senkrecht 630 406 448 2
LAVA
®
BATH 2.0 400 W senkrecht 500 406 406 2
LAVA
®
BATH 2.0 / BATH DYL 500 W senkrecht 630 406 448 2
LAVA
®
BATH 2.0 600 W senkrecht 500 406 406 2
LAVA
®
BATH 2.0 / BATH DYL 700 W senkrecht 630 406 448 2
LAVA
®
BATH 2.0 PURE 350 W senkrecht 620 406 448 2
LAVA
®
BATH 2.0 PURE 500 W senkrecht 620 406 448 2
LAVA
®
BATH 2.0 PURE 700 W senkrecht 620 406 448 2
A
A
B
B
CC

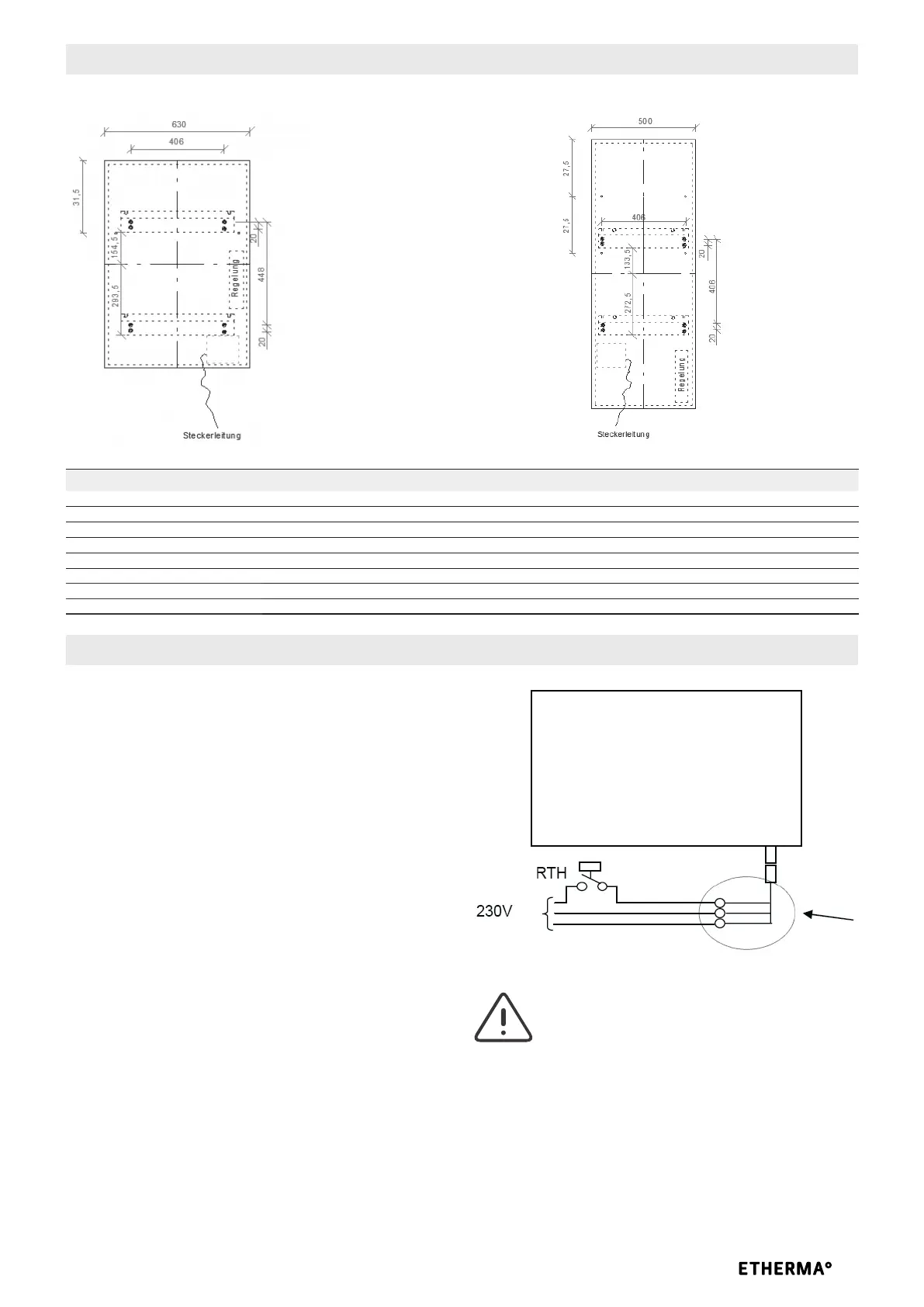

LOCHABSTÄNDE FÜR BOHRUNG SENKRECHTE WANDMONTAGE
ELEKTRISCHER ANSCHLUSS
Das Heizgerät ist für den Festanschluss an einer Wandan-
schlussdose oder über eine Schukosteckdose vorgesehen.
Das Gerät wird durch Stecken der Steckeranschlussleitung in
die Schukosteckdose angeschlossen (Wechselstromnetz).
HINWEIS
Sollte eine längere Anschlussleitung benötigt werden, so kann
die Leitung gegen eine längere, Typ H05VV-F3G1,50 ausge-
tauscht werden. Ein direkter Anschluss an eine fest verlegte
Leitung ist nur bis zu einem Querschnitt von 1,5 mm² zulässig
(z.B. NYM-J3G1,5 mm²). Die Länge der Anschlussleitung muss
zwischen 1,0 und 1,9 m sein.
Installationsseitig ist eine allpolige Trennvorrichtung mit einer
Kontaktöffnungsweite von min. 3 mm in die fest verlegte elekt-
rische Installation nach den Errichtungsbestimmungen einzu-
bauen.
HEIZBETRIEB
Das Heizgerät wird entweder über einen direkten An-
schluss an ein drahtgebundenes Raumthermostat, die
einfache Integration eines Funkempfängers LAVA
®
-F
oder eine Regelung direkt am Gerät mit dem Thermostat
LAVA
®
-R oder Timer LAVA
®
-T gesteuert. Regelkomponenten,
welches für den Betrieb notwendig sind, sind im Lieferumfang
nicht enthalten. Diese können als Zubehör mitbestellt werden.
Bitte beachten Sie die Bedienungsanleitung des jeweiligen
Thermostates.
Beim Entfernen des Steckers aufgrund einer Fixinstallation
entsteht kein Garantieverlust.
Grafik: Schaltbild Anschluss
ACHTUNG: Sollte die Netzanschlussleitung des
Gerätes beschädigt werden, muss diese umge-
hend von einem Fachmann ersetzt werden.
