Montageanleitung
Steckverbinder
5
Technische Änderungen vorbehalten, alle Angaben ohne Gewähr. © EUCHNER GmbH + Co. KG 2553700-01-01/22 (Originalbetriebsanleitung)
EMV-gerechte Konfektionierung
Montageanleitung zur Konfektionierung von
geschirmten Leitungen bei metallgekapselten
Rundsteckverbindern (nur für 4-polige
Steckverbinder C1851)
Je anspruchsvoller und komplexer elektronische
Geräte werden, um so höher sind auch die Anforde-
rungen bezüglich elektromagnetischer Verträglichkeit
(EMV). Nur Geräte, die frei von elektromagnetischen
Interferenzen sind, gewährleisten einen störungsfrei-
en Betrieb.
Eine wesentliche Voraussetzung für eine optimale
EMV-Lösung können Steckverbinder am Ein- und Aus-
gang der Geräte erfüllen. Geschirmte Steckverbinder,
die strahlungsgebundene Einüsse reduzieren und
leitungsgebundene Störungen beseitigen, sind die ide-
ale Lösung. Rundsteckverbinder mit symmetrischen
Polbildern und Ganzmetallgehäuse sind geradezu
prädestiniert dafür. Die Schirmfunktion lässt sich hier
optimal realisieren.
HINWEIS
Bei Konfektionierung mit geschirmten Leitungen
ändert sich die Schutzart auf IP65.

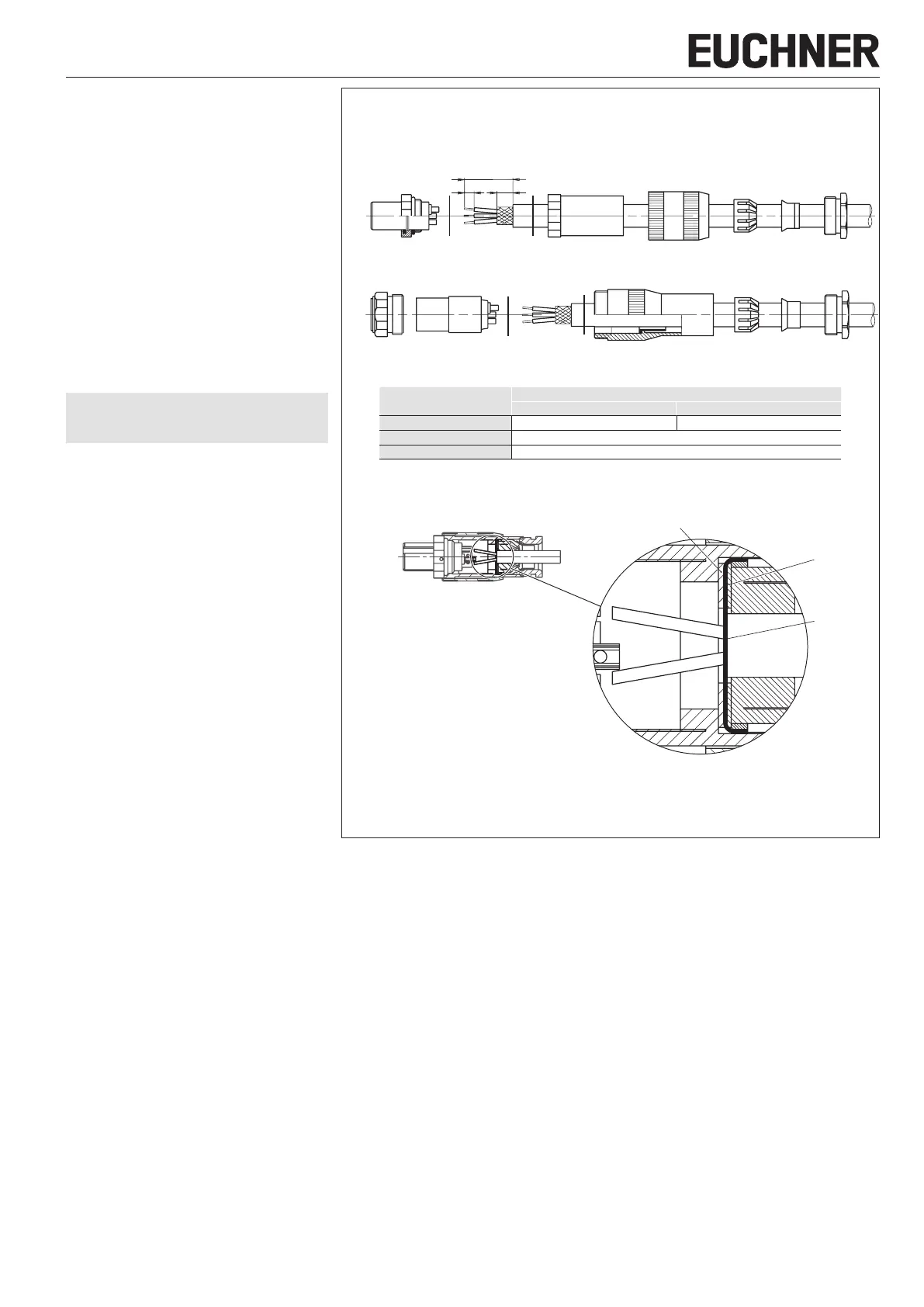

Montage Buchsenstecker BS4C1851 (4-polig)
und Kupplungsdose KDC1851 (4-polig)
1. Leitungsmantel, Schirmgeecht und Litzen
nach entsprechenden Vorgaben aus der Tabelle
Abmantellänge abisolieren.
2. Teile
1
,
2
,
3
,
5
,
6
und Schirmscheibe

in angegebener Reihenfolge über die Lei-
tung schieben.
3. Schirmgeecht auffächern.
4. Schirmscheibe

über die Litzen an Schirmge-
echt schieben (siehe DetailA).
5. Litzen an die entsprechenden Anschlüsse des
Kontakteinsatzes
7
fachgerecht anlöten.
6. Eventuell nicht angeschlossene Litzen müssen
fachgerecht (z.B. durch einen Schrumpf-
schlauch) isoliert werden, um einen Überschlag
zu vermeiden.
7. Für BS: Hülse
6
auf Kontakteinsatz
7
fest-
schrauben.
Spannmutter
5
über Hülse
6
schieben.
Für KD: Kontakteinsatz
7
in Hülse
6
einset-
zen und mit Halteschraube
8
festschrauben.
8. Klemmkäg mit Dichtung
3
und Klemmring
2
über die Leitung in die Hülse
6
schieben und
mit Druckschraube
1
fest anziehen.
310
a
Schirmscheibe

Schirmscheibe

Schirmgeecht
Abmantellänge [mm]
Steckverbinder
BS4 C1851 (4-polig) KD4 C1851 (4-polig)
Leitungsmantel a 28
±1
40
±1
Schirmgeecht 10
Litzen 3
7 6 5 3 2 1
8 6 3 2 17
Detail A
BS
KD
