Typ. Č. 16404
Univerzálny držiak na stenu
Návod na montáž

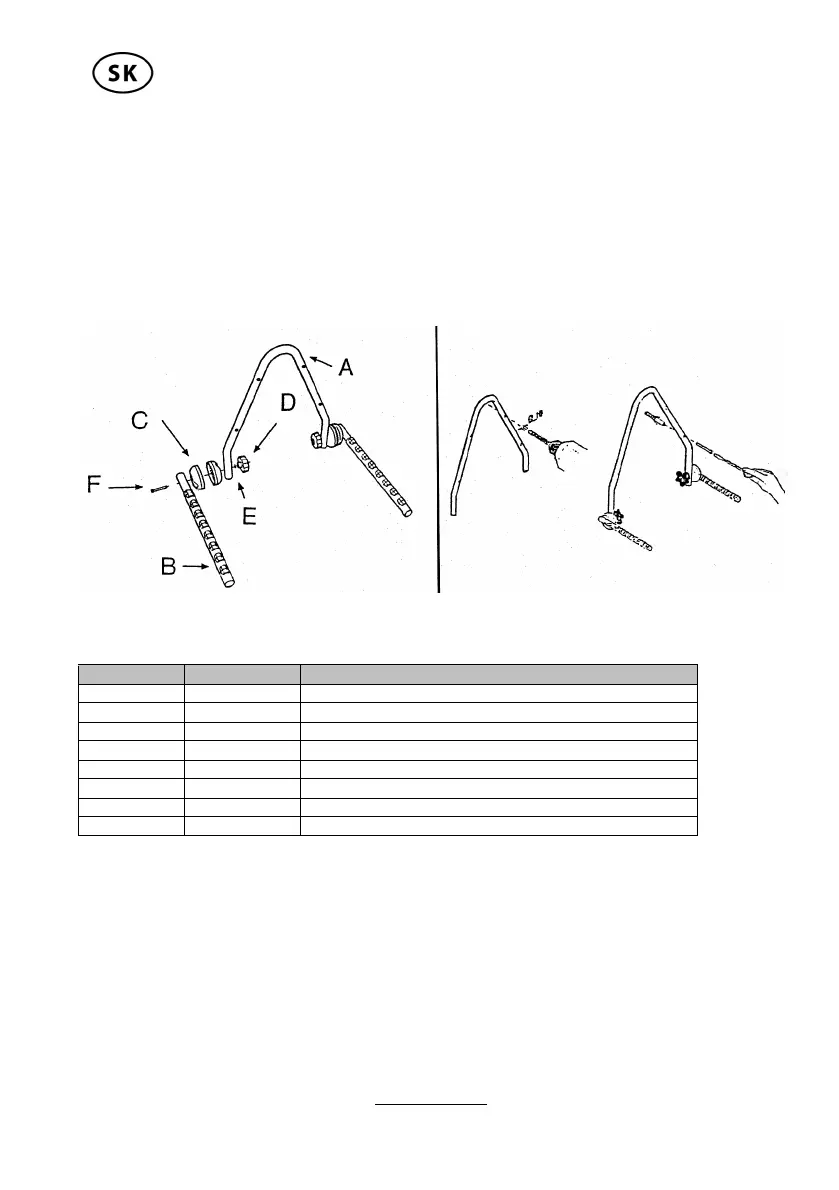

Montujte rameno A prostredníctvom priloženého kolíku/skrutkovaciemu systému na vyhradenú
plochu. Zastrčte zámkovú skrutku F cez predvŕtané otvory v nosných trubkách a prispôsobte kĺbové
doštičky C nosným trubkám. Z druhej strany zastrčíte U – podložku na E zámkovú – skrutku a točíte
kĺbovú doštičku C s ručným kolom D pevne spolu. Skontrolujte pred naložením bezpodmienečne
držiak na stenu aby bol pevný.
Maximálne zaťaženie: 45 Kg
Kusovník
Poz.
Množstvo
Názov
A
1
Rameno s koncovou čiapočkou
B
2
Nosné trubky s hrboľatým - profilom a koncová čiapka
C
2
Ozubené kolo – kĺb 2 dielny
D
2
Ručné kolo
E
2
U – podložky M6
F
2
Skrutky M6 X 90
G
4
Skrutky na stenu M6 X 60
H
4
Kolík nylon 10 X 50
Bezpečnostní upozornenie
Upevňovací prostriedky musia byť prispôsobené jednotlivým vlastnostiam steny, po prípade je
doporučené si pribrať odbornú radu! Dávajte pozor pri vŕtaní upevňovacích vyhĺbeniach na stene aby
ste nepoškodili vedenie! Dávajte pozor na to, že materiály (.napr. Kamenná stena, omietka, drevo)
plochy umiestenie musí držať prípustnú celkovú hmotnosť! Maximálne zaťaženie 45 kíl nesmie byť
prekročené! Aby ste predmety, ako napr. bicykle, Surfovaciu dosku atď. mohli isto a bezpečne zobrať
dole, mal by byť držiak na stenu umiestnený v odpovedajúcej výške!
Pri vŕtaní otvorov pre kolík/ skrutkovací systém sú potrebné ochranné okuliare!
Skontrolujte plný počet jednotlivých súčiastok prostredníctvom priloženého kusovníku
Ďakujeme mnohokrát, že ste sa rozhodli pre výrobok EUFAB.
Ďalšie informácie k rozsiahlej palete produktov z domu EUFAB obdržíte na domovskej stránke:
www.eufab.com.
