Důležitá upozornění:
Upevňovací klíny pro tabuli poznávací značky se nachází jako součásti v držáku poznávací
značky. Kabel osvětlovacího zařízení upevněte pod nosník značky pomocí kabelových spo-
jek. Dbejte při tom na to, aby se tento kabel při odklopení a nadzvednutí zadního nosiče jízd-
ních kol nesevřel nebo jiným způsobem nepoškodil.
Teraz zatlačte stopre - 2 vpravo a 2 vľavo - zhora na kolesové obruče. Dbajte nato, aby
vyššie položená strana klinového tvaru ukazovala smerom ku stredu nosiča. Následne pre-
vlečte krátky upínací pás cez stredný otvor stopera a preveďte ho popod kolesovú obruč na
protiľahlú stranu cez stredný otvor (pozri obrázok). Ostatné 2 zvyšné pásy budete potrebovať
neskôr na správne pripevnenie bicyklov. Otvorte svorky držiakov rámu a obložte ich s vlož-
kami okolo U-oblúka. Svorky uzavrite pomocou skrutiek s ryhovanými hlavami (ešte ich nedo-
ťahujte napevno).
Montáž jízdních kol na zadní nosič jízdních kol
První kolo nasaďte do první drážky pro kolo (do té nejblíže vozidlu) a k nosnému rámu (nos-
ník ve tvaru U) upevněte krátkým držákem rámu. Kola zajistěte tak, že nasunete zarážky ke
kolu a utáhnete pásky. Pozor: Přední kolo musí být dodatečně zabezpečeno proti protá-
čení malým upínacím páskem. Viz.foto. Svorka držáku rámu je uchycena k nosnému rámu
(nosníku ve tvaru U) a protilehlým upínacím pásem upevníte kolo. Druhé kolo se zpravidla
nasadí do druhé drážky a to tak, že kola jsou umístěna opačně vůči sobě. Kolo se pak upevní
k nosnému rámu (nosník ve tvaru U) dlouhým držákem rámu. Zadní kolo zajistěte tak, jak je
popsáno u prvního kola. Někdy je potřeba kola postavit na nosič jinak, než bylo popsáno vý-
še, aby mohly být správně upevněny držáky rámů. V takovém případě zajistěte kola pomo-
cí dlouhého bezpečnostního pásku. Provlečte bezpečnostní pásek rámy kol a kolem
nosného rámu (nosník ve tvaru U) a pevně utáhněte.
Montáž nosiče jízdních kol na tažné zařízení vozidla
Dbejte na to, aby tažné zařízení vozidla nebylo poškozené, aby bylo stále čisté a zbavené
mastnoty. Nosič jízdních kol se nasadí na tažné zařízení shora. Nosič jízdních kol lehce při-
šroubujte šroubem M16 a vyrovnejte ho paralelně k zadní části vozidla. Šroub utáhněte po-
mocí přiloženého klíče tak pevně (cca 100 Nm), až je nosič pevně připevněný. Zkontrolujte
pevnou polohu nosiče na tažném zařízení vozidla, jakož i upevnění jízdních kol na no-
siči. Funkce světelného zařízení se musí pravidelně kontrolovat.
Odklopení nosiče jízdních kol

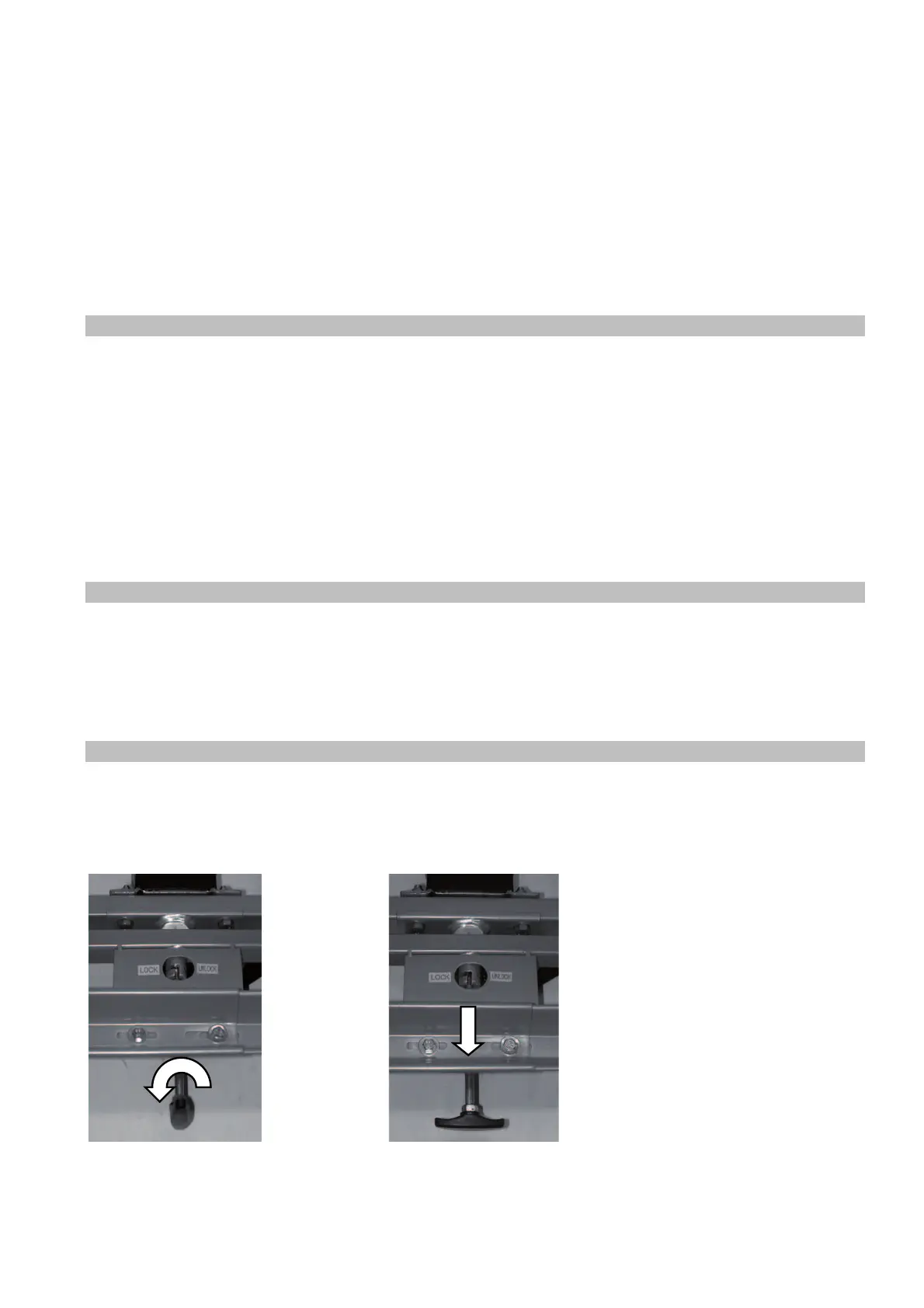

Třmen tvaru U jednou rukou podržte, aby nedošlo k náhlému odklopení nosiče. Druhou rukou
nejdříve otočte boční pojistný čep a potáhněte ho směrem ven. Uvolněte střední pojistný čep
a nosič můžete poté odklopit. Nazdvihnutím nosníku dojde k jeho zasunutí do polohy použí-
vání. Otočte pojistným čepem, doku nezapadne (viz foto).
