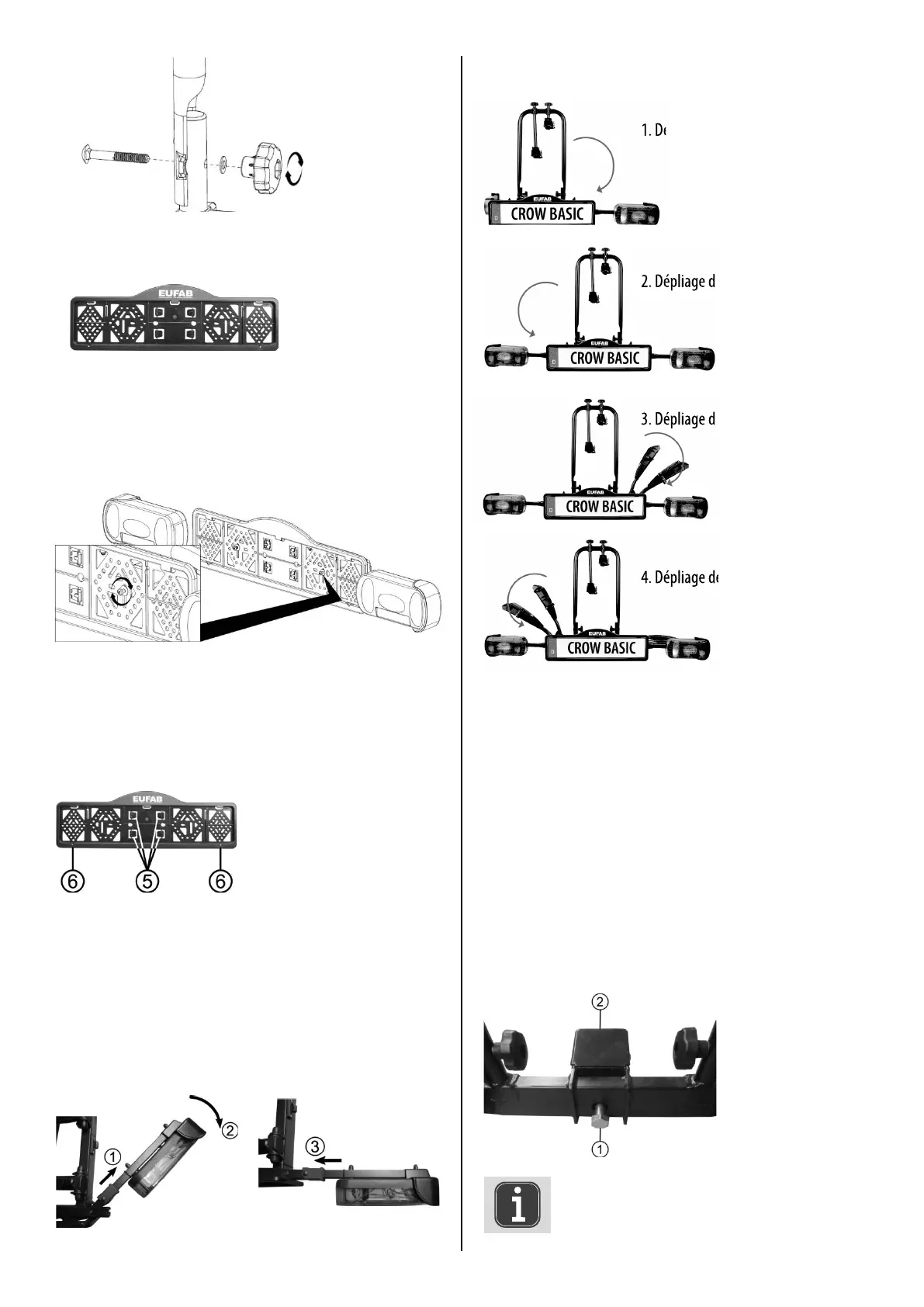

Figure 3 : Fixation de
l’étrier en U
Dévissez les deux vis cruciformes de la traverse arrière du porte-vélos.
Insérez les vis dans le support de plaque d‘immatriculation et vissez-le
sur le porte-vélos comme illustré à la Figure 5. Veillez à ce que la plaque
d‘immatriculation soit centrée et à la même hauteur que l’éclairage
de la plaque d‘immatriculation.
Figure 4 : Support de plaque
d‘immatriculation
Figure 5 : Montage du support de la plaque d‘immatriculation
5.1.2 MONTAGE DU SUPPORT DE PLAQUE
D‘IMMATRICULATION
Les attaches de montage (5) servant à xer la plaque d‘immatricu-
lation se trouvent dans le support de la plaque d‘immatriculation.
Cassez deux des clips. Glissez la plaque d‘immatriculation dans le
support, appuyez ensuite sur les attaches dans les ori ces (6) a n de
xer la plaque d‘immatriculation.
Figure 6 : Montage de la plaque
d‘immatriculation
Pour déplier le porte-vélos, commencez par faire basculer les feux
arrière. Les supports d‘éclairage sont clipsés sur le plateau porteur.
Retirez complètement le support d’éclairage des clips. Tirez le verrou-
illage (position 1, gure 12) vers l’arrière. Maintenez le verrouillage
dans cette position. Faites pivoter le support d’éclairage complète-
ment vers l‘extérieur (position 2, gure 12). Relâchez maintenant le
verrouillage (position 3, gure 12), le support d’éclairage ne peut
désormais plus être replié.
5.2 DÉPLIAGE DU PORTEVÉLOS
Figure 12 : Verrouillage du support d’éclairage
Dépliez le porte-vélos comme indiqué sur les gures suivantes.
1. Dépliage du feu arrière de droite
3. Dépliage des rails de roues de droite
2. Dépliage du feu arrière de gauche
4. Dépliage des rails de roues de gauche
1. Dépliage du feu arrière de droite
2. Dépliage du feu arrière de gauche
3. Dépliage des rails de roues de droite
4. Dépliage des rails de roues de gauche
Figure 13 : Base de vis
Veillez à ce que l‘attelage de remorque soit intact, propre et exempt
de graisse. Enlevez la peinture de la boule d‘attelage.
Le porte-vélos doit être placé horizontalement avec la base sur
l‘attelage de remorque par le haut. Insérer la vis M16 (position 1,
gure 13) dans la base (position 2, gure 13). Serrez légèrement
la vis M16 et orientez le porte-vélos parallèlement à l‘arrière du
véhicule. Serrez maintenant la vis M16 à l’aide de la clé de montage
jusqu‘à ce que le porte-vélos soit xé de manière sûre et ne puisse
plus être tourné.
Contrôlez régulièrement la bonne xation du porte-vélos sur
l‘attelage de remorque ainsi que le fonctionnement de l‘éclairage.
5.3 MONTAGE DU PORTEVÉLOS SUR L‘ATTELAGE DE
REMORQUE
Il peut y avoir des légères traces de pression
sur la boule d‘attelage, cela n‘entrave pas le
fonctionnement.
