EUFAB CROW BASIC

17
Svitare le due viti a croce dalla traversa posteriore del portabiciclette.
Introdurre le viti nel portatarga e avvitarle al portabiciclette, come
illustrato in  gura 5. Accertarsi che la targa sia posizionata al centro
e alla stessa altezza delle relative luci.

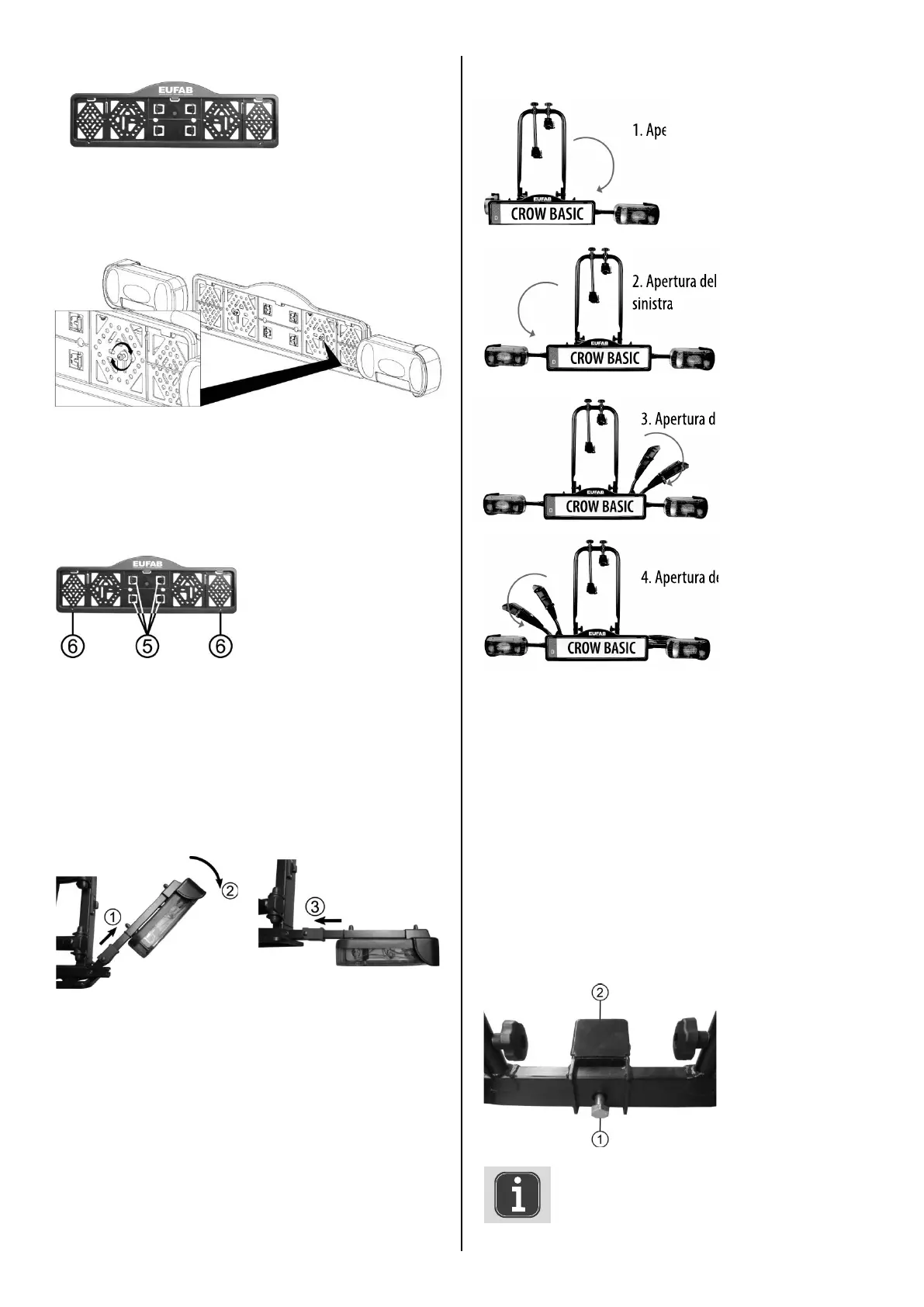

Figura 4: Portatarga
Figura 5: Montaggio portatarga
5.1.2 MONTAGGIO DEL PORTATARGA

Le clip di montaggio (5) per il  ssaggio della targa si trovano nel
portatarga come elementi di espulsione. Estrarre due delle clip.
Spingere la targa nel supporto e  ssarla premendo le clip nelle
aperture (6).
Figura 6: Montaggio targa
Per aprire il portabiciclette, iniziare ribaltando i fanali posteriori. I
supporti lampade sono  ssati tramite clip al piano di supporto. Es-
trarre i supporti lampade dalle clip. Ritirare il bloccaggio (posizione
1 in  gura 12). Tenere il bloccaggio  sso in questa posizione. Ribal-
tare il supporto lampade completamente (posizione 2 in  gura 12).
Quindi rilasciare il bloccaggio (posizione 3 in  gura 12); a questo
punto, il supporto lampade è protetto dal ripiegamento.
5.2 APERTURA DEL PORTABICICLETTE
Figura 12: Bloccaggio supporto lampade
Aprire il portabiciclette come illustrato nelle seguenti  gure.
1. Apertura del fanale posteriore di destra
3. Apertura dei binari di destra
2. Apertura del fanale posteriore di
sinistra
4. Apertura dei binari di sinistra
1. Apertura del fanale posteriore di destra
2. Apertura del fanale posteriore di
sinistra
3. Apertura dei binari di destra
4. Apertura dei binari di sinistra
Figura 13: Base di
avvitamento
Accertarsi che il gancio di traino non sia danneggiato e sia pulito e
senza grasso. Rimuovere l’eventuale vernice dalla sfera del gancio.
Il portabiciclette, insieme alla base, viene applicato orizzontalmente
dall‘alto sul gancio di traino. Inserire la vite M16 (posizione 1 in  gu-
ra 13) nella base (posizione 2 in  gura 13). Serrare leggermente la
vite M16 e orientare il portabici parallelamente alla parte posteriore
del veicolo. Stringere ora la vite M16 tramite la chiave di montaggio
 nché il portabici non è perfettamente  ssato e non si muove più.
Veri care regolarmente la stabilità del portabici sul gancio di traino
e il funzionamento del sistema luci.
5.3 MONTAGGIO DEL PORTABICICLETTE SUL GANCIO DI
TRAINO
Leggere tracce di pressione sulla sfera del gancio
sono normali e non ne pregiudicano il funziona-
mento.
