16

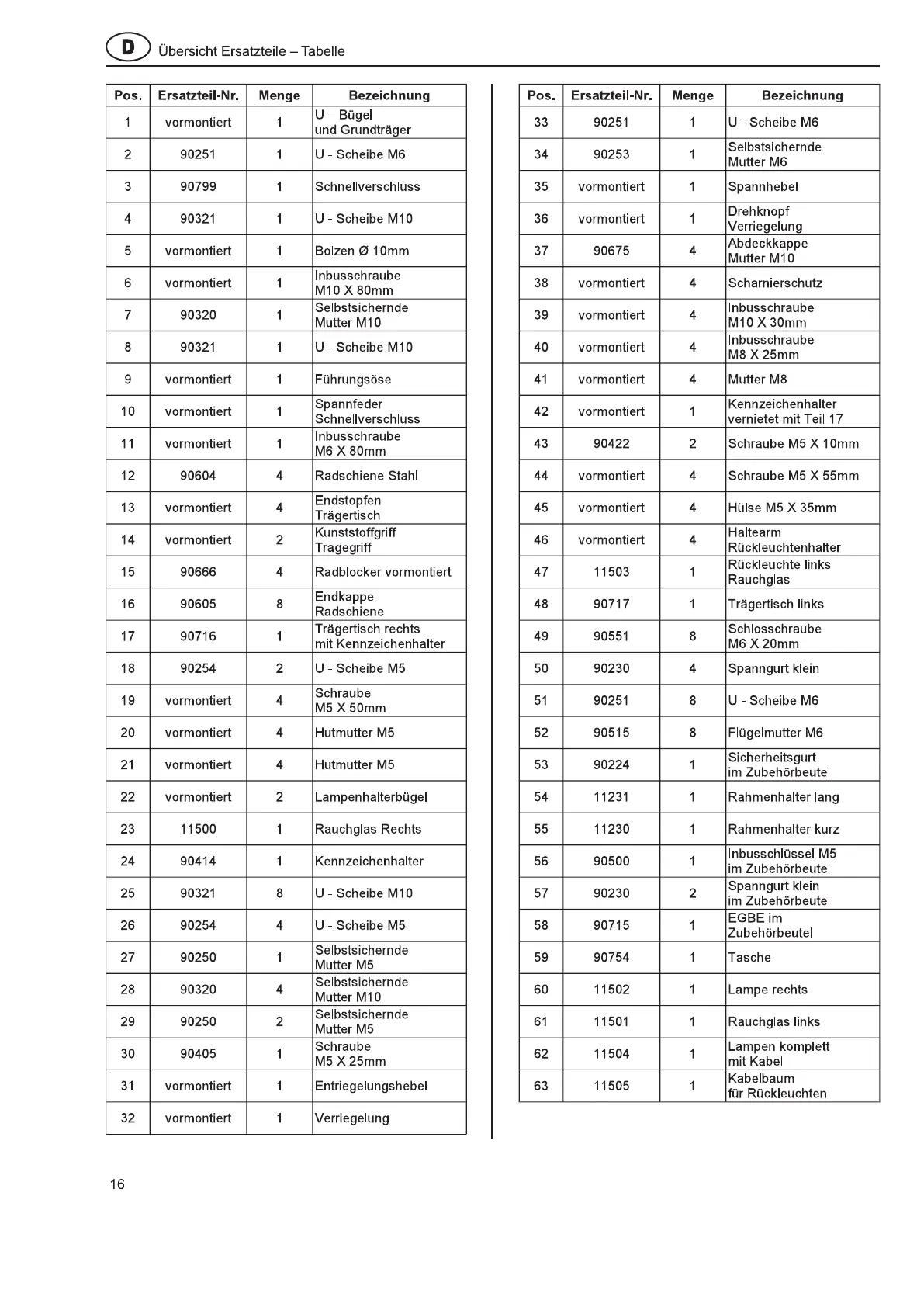

Pos.
Ersatz-
teil-Nr.
Menge Bezeichnung
1 vormontiert 1
U - Bügel
und Grundträger
2 90251 1 U-Scheibe M6
3 90799 1 Schnellverschluss
4 90321 1 U-Scheibe M10
5 vormontiert 1 Bolzen ø 10 mm
6 vormontiert 1 Inbusschraube M10 x 80 mm
7 90320 1 Selbstsichernde Mutter M10
8 90321 1 U-Scheibe M10
9 vormontiert 1 Führungsöse
10 vormontiert 1
Spannfeder
Schnellverschluss
11 vormontiert 1 Inbusschraube M6 x 80 mm
12 90604 4 Radschiene Stahl
13 vormontiert 4 Endstopfen Trägertisch
14 vormontiert 2 Kunststogri Tragegri
15 90666 4 Radblocker vormontiert
16 90605 8 Endkappe Radschiene
17 90716 1
Trägertisch rechts mit
Kennzeichenhalter
18 90254 2 U-Scheibe M5
19 vormontiert 4 Schraube M5 x 50 mm
20 vormontiert 4 Hutmutter M5
21 vormontiert 4 Hutmutter M5
22 vormontiert 2 Lampenhalterbügel
23 11500 1 Rauchglas rechts
24 90414 1 Kennzeichenhalter
25 90321 8 U-Scheibe M10
26 90254 4 U-Scheibe M5
27 90250 1 Selbstsichernde Mutter M5
28 90320 4 Selbstsichernde Mutter M10
29 90250 2 Selbstsichernde Mutter M5
30 90405 1 Schraube M5 x 25 mm
31 vormontiert 1 Entriegelungshebel
32 vormontiert 1 Verriegelung
Pos.
Ersatz-
teil-Nr.
Menge Bezeichnung
33 90251 1 U-Scheibe M6
34 90253 1 Selbstsichernde Mutter M6
35 vormontiert 1 Spannhebel
36 vormontiert 1 Drehknopf Verriegelung
37 90675 4 Abdeckkappe Mutter M10
38 vormontiert 4 Scharnierschutz
39 vormontiert 4 Inbusschraube M10 x 30 mm
40 vormontiert 4 Inbusschraube M8 x 25 mm
41 vormontiert 4 Mutter M8
42 vormontiert 1
Kenneichenhalter
Vernietet mit Teil 17
43 90422 2 Schraube M5 x 10 mm
44 vormontiert 4 Schraube M5 x 55 mm
45 vormontiert 4 Hülse M5 x 35 mm
46 vormontiert 4 Haltearm Rückleuchtenhalter
47 11503 1 Rückleuchte links Rauchglas
48 90717 1 Trägertisch links
49 90551 8 Schlossschraube M6 x 20 mm
50 90230 4 Spanngurt klein
51 90251 8 U-Scheibe M6
52 90515 8 Flügelmutter M6
53 90224 1
Sicherheitsgurt
im Zubehörbeutel
54 11231 1 Rahmenhalter lang
55 11230 1 Rahmenhalter kurz
56 90500 1
Inbusschlüssel M5
im Zubehörbeutel
57 90230 2
Spanngurt klein
im Zubehörbeutel
58 90715 1 EGBE im Zubehörbeutel
59 90754 1 Tasche
60 11502 1 Lampe rechts
61 11501 1 Rauchglas links
62 11504 1 Lampen komplett mit Kabel
63 11505 1 Kabelbaum für Rückleuchten
Übersicht Ersatzteile – Tabelle
