14

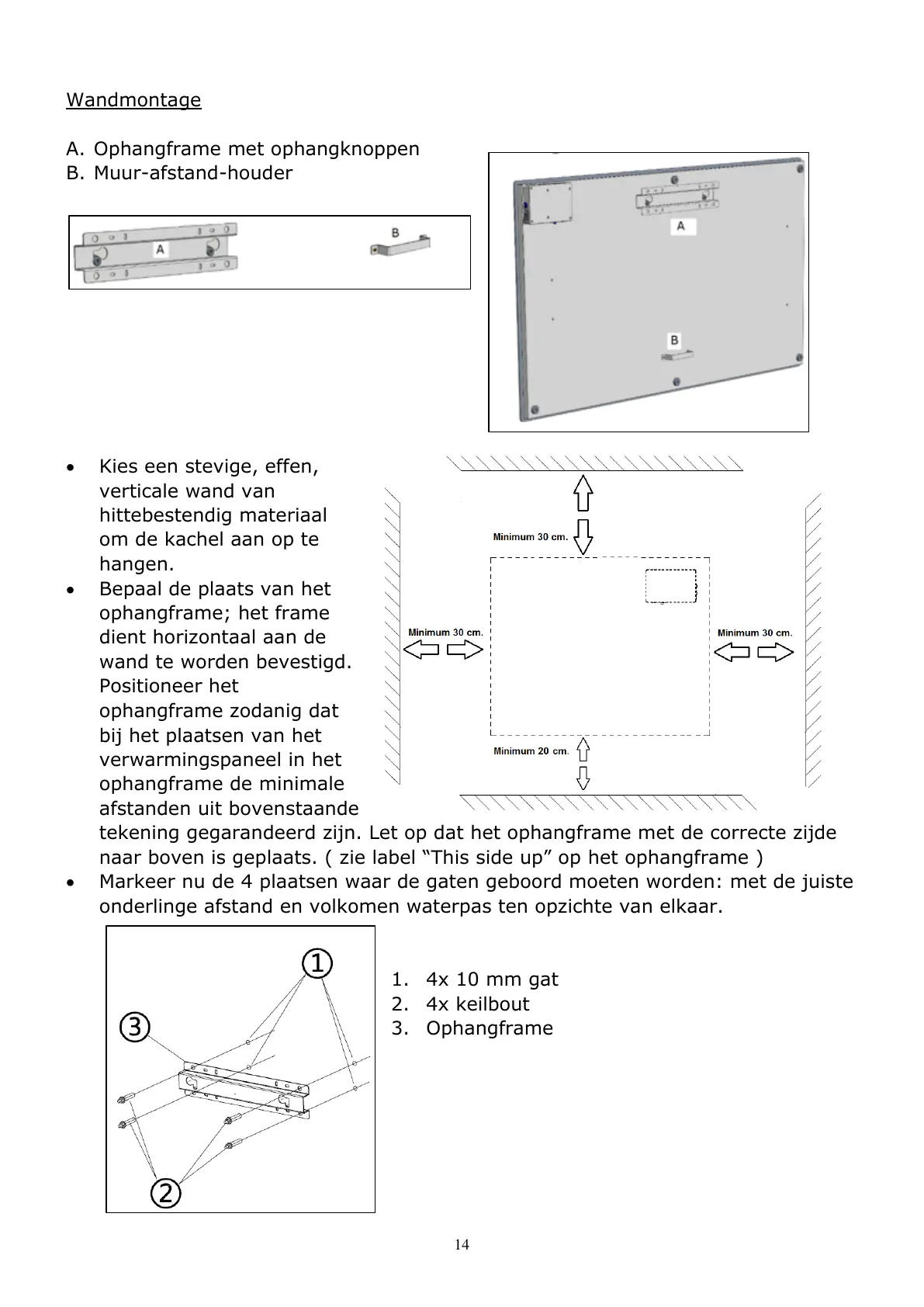

Wandmontage
A. Ophangframe met ophangknoppen
B. Muur-afstand-houder
Kies een stevige, effen,
verticale wand van
hittebestendig materiaal
om de kachel aan op te
hangen.
Bepaal de plaats van het
ophangframe; het frame
dient horizontaal aan de
wand te worden bevestigd.
Positioneer het
ophangframe zodanig dat
bij het plaatsen van het
verwarmingspaneel in het
ophangframe de minimale
afstanden uit bovenstaande
tekening gegarandeerd zijn. Let op dat het ophangframe met de correcte zijde
naar boven is geplaats. ( zie label “This side up” op het ophangframe )
Markeer nu de 4 plaatsen waar de gaten geboord moeten worden: met de juiste
onderlinge afstand en volkomen waterpas ten opzichte van elkaar.
1. 4x 10 mm gat
2. 4x keilbout
3. Ophangframe
