33

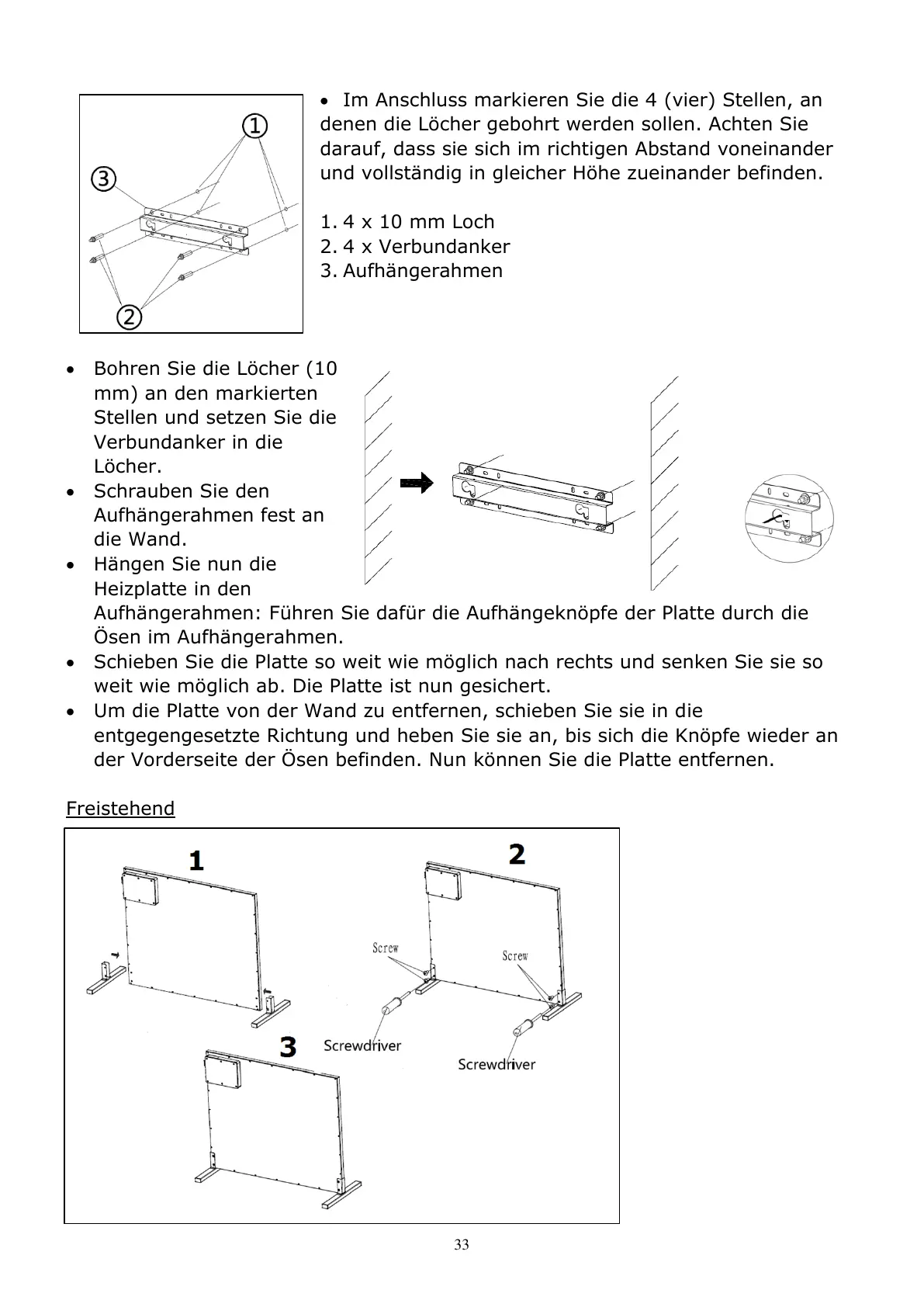

 Im Anschluss markieren Sie die 4 (vier) Stellen, an
denen die Löcher gebohrt werden sollen. Achten Sie
darauf, dass sie sich im richtigen Abstand voneinander
und vollständig in gleicher Höhe zueinander befinden.
1. 4 x 10 mm Loch
2. 4 x Verbundanker
3. Aufhängerahmen
 Bohren Sie die Löcher (10
mm) an den markierten
Stellen und setzen Sie die
Verbundanker in die
Löcher.
 Schrauben Sie den
Aufhängerahmen fest an
die Wand.
 Hängen Sie nun die
Heizplatte in den
Aufhängerahmen: Führen Sie dafür die Aufhängeknöpfe der Platte durch die
Ösen im Aufhängerahmen.
 Schieben Sie die Platte so weit wie möglich nach rechts und senken Sie sie so
weit wie möglich ab. Die Platte ist nun gesichert.
 Um die Platte von der Wand zu entfernen, schieben Sie sie in die
entgegengesetzte Richtung und heben Sie sie an, bis sich die Knöpfe wieder an
der Vorderseite der Ösen befinden. Nun können Sie die Platte entfernen.
Freistehend
