13
1 2 3 4 5 6
fig 26
fig 27
12V TRIGGER
12V TRIGGER
RS232 /485 RS232 / 485
The Control Box can be controlled by RS232
signals. It is a ”mute” system so it can receive
the commands but not send confirmations
back.
The RS232 uses the RJ11 socket, pins 1 & 6,
see fig 26 below.
Control Boxen kan styras via RS232
signaler. Boxen är dock ”stum” - den kan ta
emot kommandon men kan inte skicka tillbaka
några bekräftesesignaler.
RS232 signalen använder sig av RJ11 kontak-
tens pinnar 1 & 6, se fig 26 nedan.

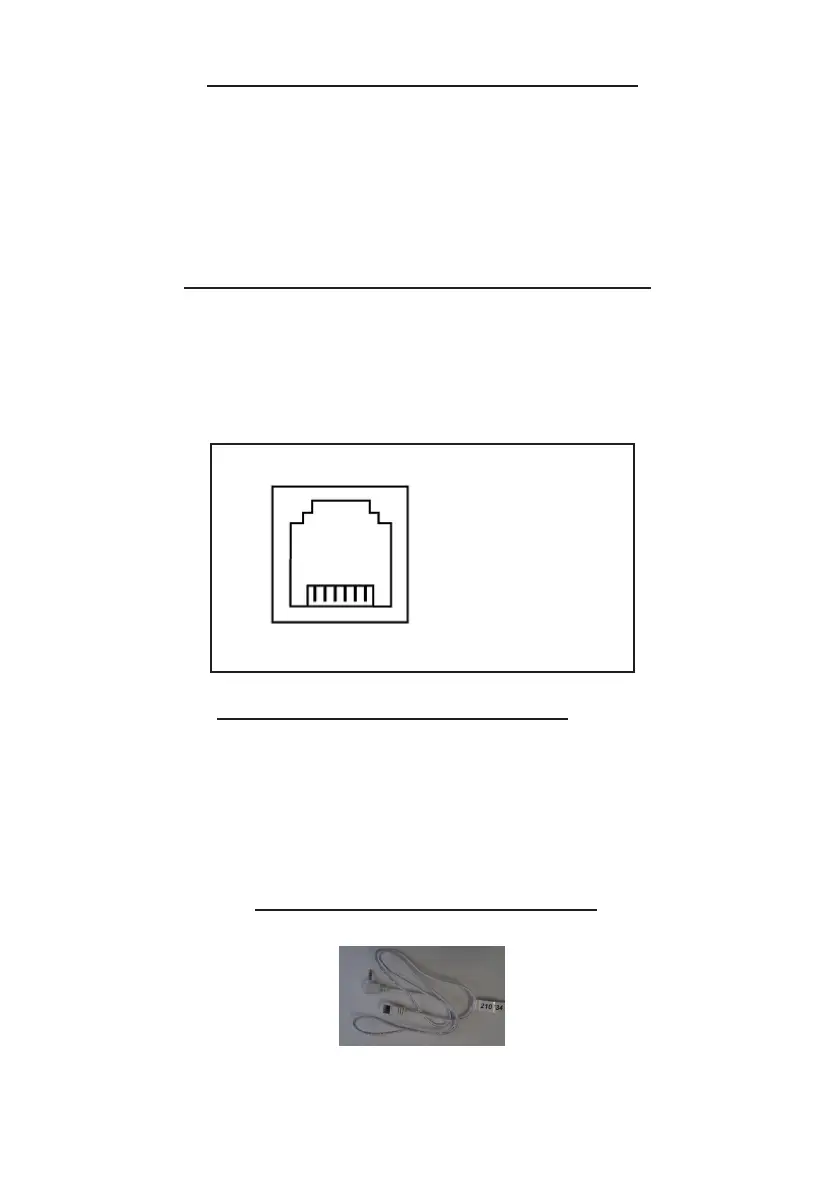

Pin positions
RJ11 Pin specifications:
1: 485A / 232GND
2: Dry contact DOWN
3: Dry contact STOP
4: Dry contact UP
5: Dry contact NEUTRAL
6: 485B / 232RX
DRY CONTACT CONTACT CLOSURE
The Controll Box can be controlled with dry
contact through the RJ11 socket (see fig 26
above). Make a connection between NEUTRAL
(pin 5) and one of pins 2 - 4 depending on
desired action.
Ex.: Connection between pins 2 & 5 will run
screen down.
Control Boxen kan styras med Contact closure
genom RJ11-portens pinnar 2 till 5 (se fig 26
ovan). Gör en slutning mellan NEUTRAL (pin 5)
och en av pinnarna 2 - 4 beroende på önskad
handling.
T.ex.: Slutning mellan pin 2 & 5 kommer att
köra ner duken.
IR EXTENDER EYE EXTERNT IR ÖGA
The Controll Box can be equipped
with an extended IR-eye in case
you wish to hide away the Control
Box. Available from Euroscreen
®
is
#210734 (fig 27), a 95cm extension.
Connects to the 3,5mm socket on
the Control Box.
Control Boxen kan utrustas med
externt IR-öga för de tillfällen ni
vill gömma undan Control Boxen.
I Euroscreen
®
s sortiment finns
#210734 (fig 27), en 95cm förläng-
ning som ansluts med 3,5mm
audiokontakt.
To control the box with a ”Projector 12V trigger”
signal add proper cable. The Control Box is
connected with a 2,5mm Audio plug. Available
from the Euroscreen
range is the ”2,5 Audio/
open end” #210733. The Control Box can work
with currents ranging from 5V to 35V. Simply
connect and run.
För att styra duken med en projektors ”12V
trigger signal” behöver ni komplettera med
passande kablage. Contol Boxen kopplas in
med en 2,5mm Audiokontakt. Euroscreen
®
erbjuder en ”2,5 Audio/öppna trådar-kabel”
(#210733). Control Boxen kan köras med
strömmar från 5V upp till 35V. Bara att ansluta
och köra.
