EVGA 450B Configuración de cables
Conectores Cables
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin
SATA 2 x SATA 5-Pin x 2
PERIF 1 x Molex 4-Pin x 3 + 1 Floppy
EVGA 500B Configuración de cables
Conectores Cables
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin x 2
SATA 2 x SATA 5-Pin x 3
PERIF 1 x Molex 4-Pin x 3 + 1 Floppy
EVGA 600B Configuración de cables
Conectores Cables
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin x 2
SATA 2 x SATA 5-Pin x 3
PERIF 1 x Molex 4-Pin x 3 + 1 Floppy
EVGA 700B Configuración de cables
Conectores Cables
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin x 2
SATA 3 x SATA 5-Pin x 3
PERIF 1 x Molex 4-Pin x 4 + 1 Floppy
Manual del Usuario Fuente de Poder
450W / 500W / 600W / 700W BRONZE
Manual del Usuario Fuente de Poder
450W / 500W / 600W / 700W BRONZE

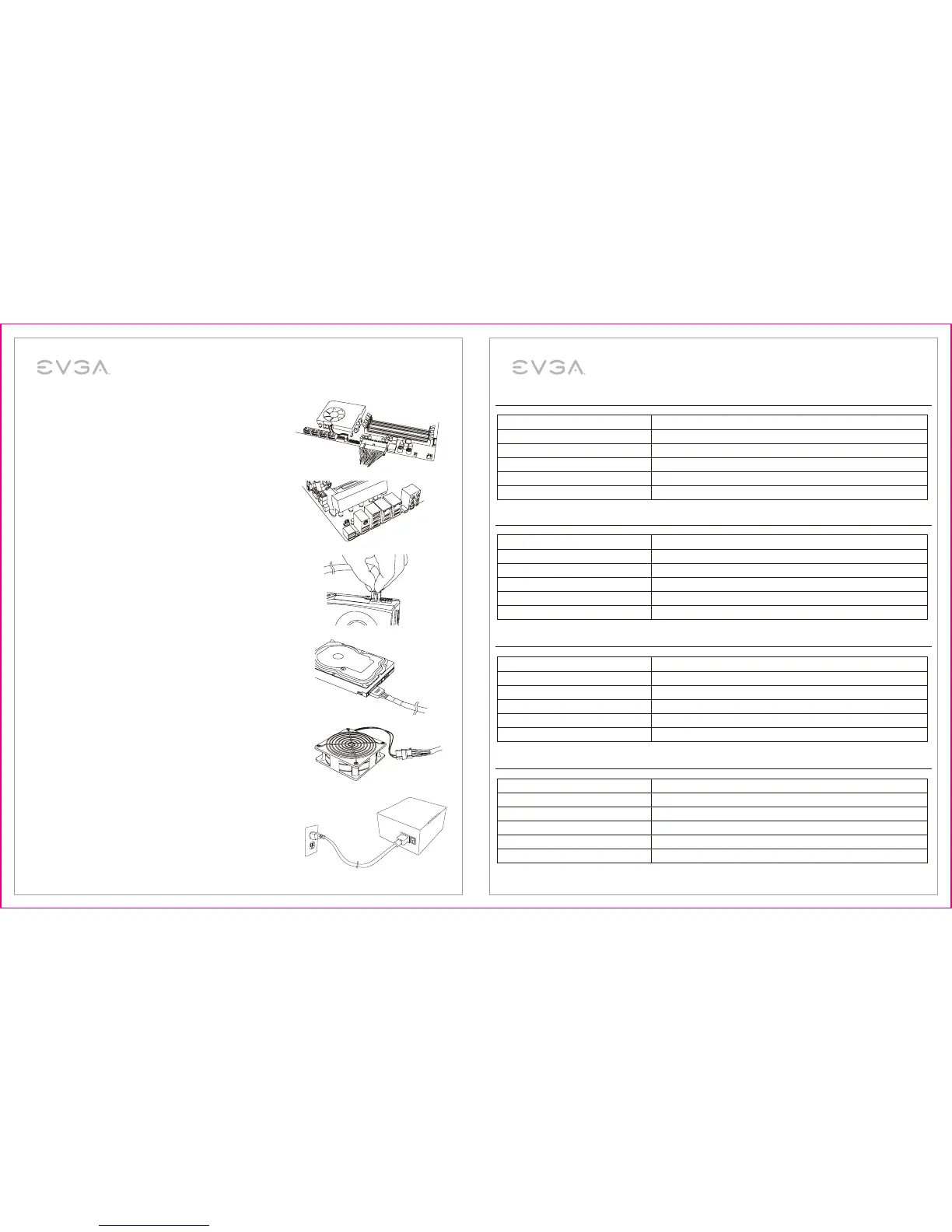

4. Conecte el cable ATX de 20+4-Pines a la placa madre.
5. Conecte el cable EPS12V 4+4-Pines a la placa base.
6. Conecte los cables 6/6+2-Pines PCI-E para la tarjeta gráfica(s).
NOTA: No intente conectar un cable de 8 pines PCI-E en un conector
de 6-Pines sin primero desmontar los dos pines adicionales .
7. Conecte los cables de alimentación SATA a todas las unidades de
datos o unidades ópticas. (discos duros, unidades de estado sólido,
unidades ópticas)
8. Conecte los conectores periféricos “Molex“ 4-Pines para ventiladores,
bombas, componentes heredados y otros dispositivos/adaptadores.
9. Conecte el cable de alimentación de CA a la fuente de aliment
ación y en la pared. Revise todas las conexiones para asegurar
una conexión sólida y gire el interruptor de encendido de la fuente
de alimentación a la posición ON.
