Configurazione dei cavi EVGA 450B
Connector Cavi
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin
SATA 2 x SATA 5-Pin x 2
PERIF 1 x Molex 4-Pin x 3 + 1 Floppy
Configurazione dei cavi EVGA 500B
Connector Cavi
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin x 2
SATA 2 x SATA 5-Pin x 3
PERIF 1 x Molex 4-Pin x 3 + 1 Floppy
Configurazione dei cavi EVGA 600B
Connector Cavi
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin x 2
SATA 2 x SATA 5-Pin x 3
PERIF 1 x Molex 4-Pin x 3 + 1 Floppy
Configurazione dei cavi EVGA 700B
Connector Cavi
MB 1 x ATX 20+4-Pin
CPU 1 x EPS/ATX12V 8(4+4)-Pin
VGA 1 x PCI-E 8(6+2)-Pin x 2
SATA 3 x SATA 5-Pin x 3
PERIF 1 x Molex 4-Pin x 4 + 1 Floppy
Manuale utente Unità alimentazione
450W / 500W / 600W / 700W BRONZE
Manuale utente Unità alimentazione
450W / 500W / 600W / 700W BRONZE

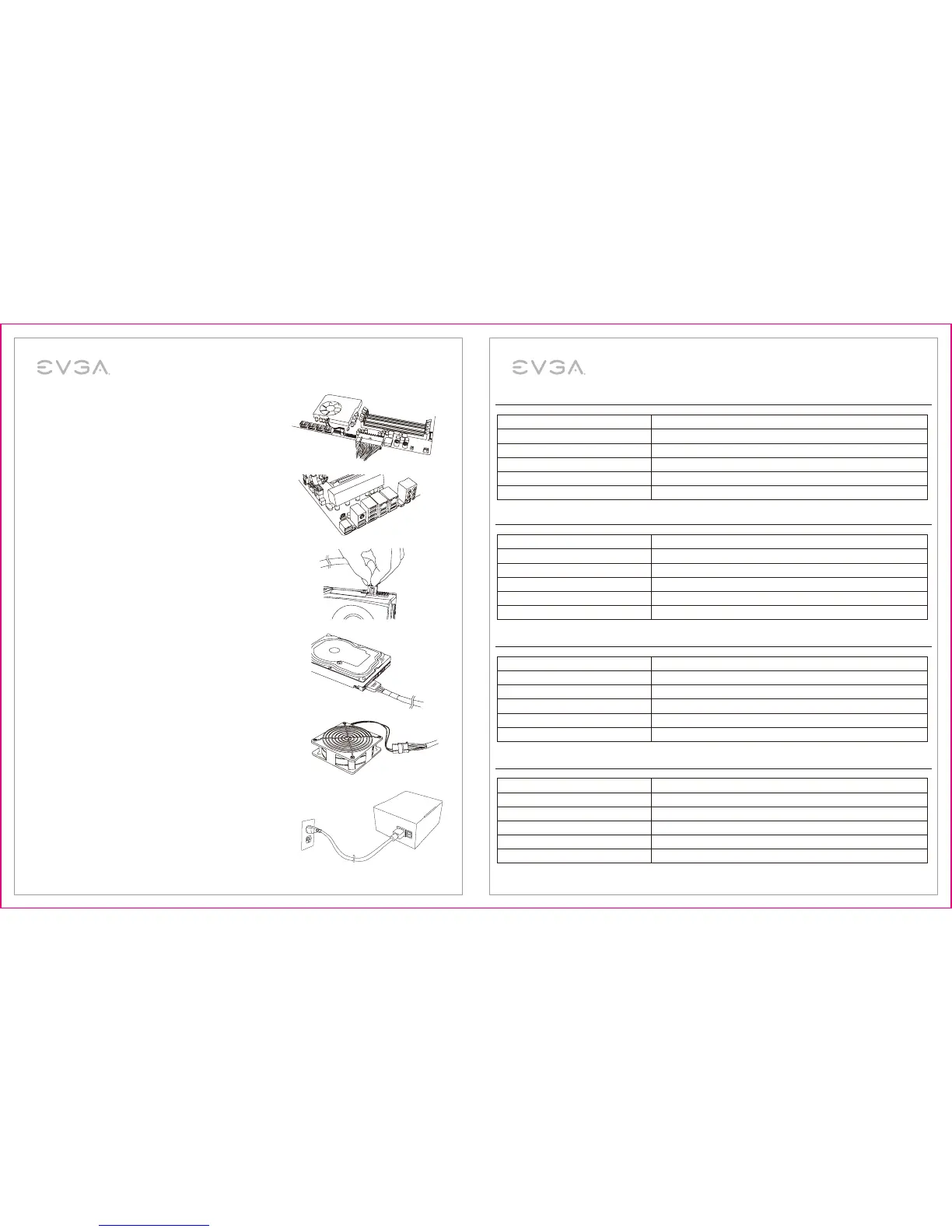

4. Collegare il cavo ATX da 20+4 pin alla scheda madre.
5. Collegare il cavo EPS12V da 4+4 pin alla scheda madre.
6. Collegare i cavi PCI-E 6/6+2 pin alla scheda grafica o schede grafiche.
NOTA: non tentare di collegare un cavo PCI-E a 8 pin a un connettore
a 6 pin senza prima rimuovere i due pin supplementari.
7. Collegare i cavi di alimentazione SATA a tutte le unità di dati o unità
ottiche (hard disk, unità allo stato solido, unità ottica).
8. Collegare i connettori “Molex” periferici a 4 pin per le ventole,
le pompe,i componenti legacy e altri dispositivi/adattatori.
9. Collegare il cavo di alimentazione CA all’alimentatore e alla presa a muro.
Controllare tutti i collegamenti per assicurarsi che siano ben saldi e
accendere l’alimentatore premendo l’interruttore di alimentazione
(posizione “ON”).
