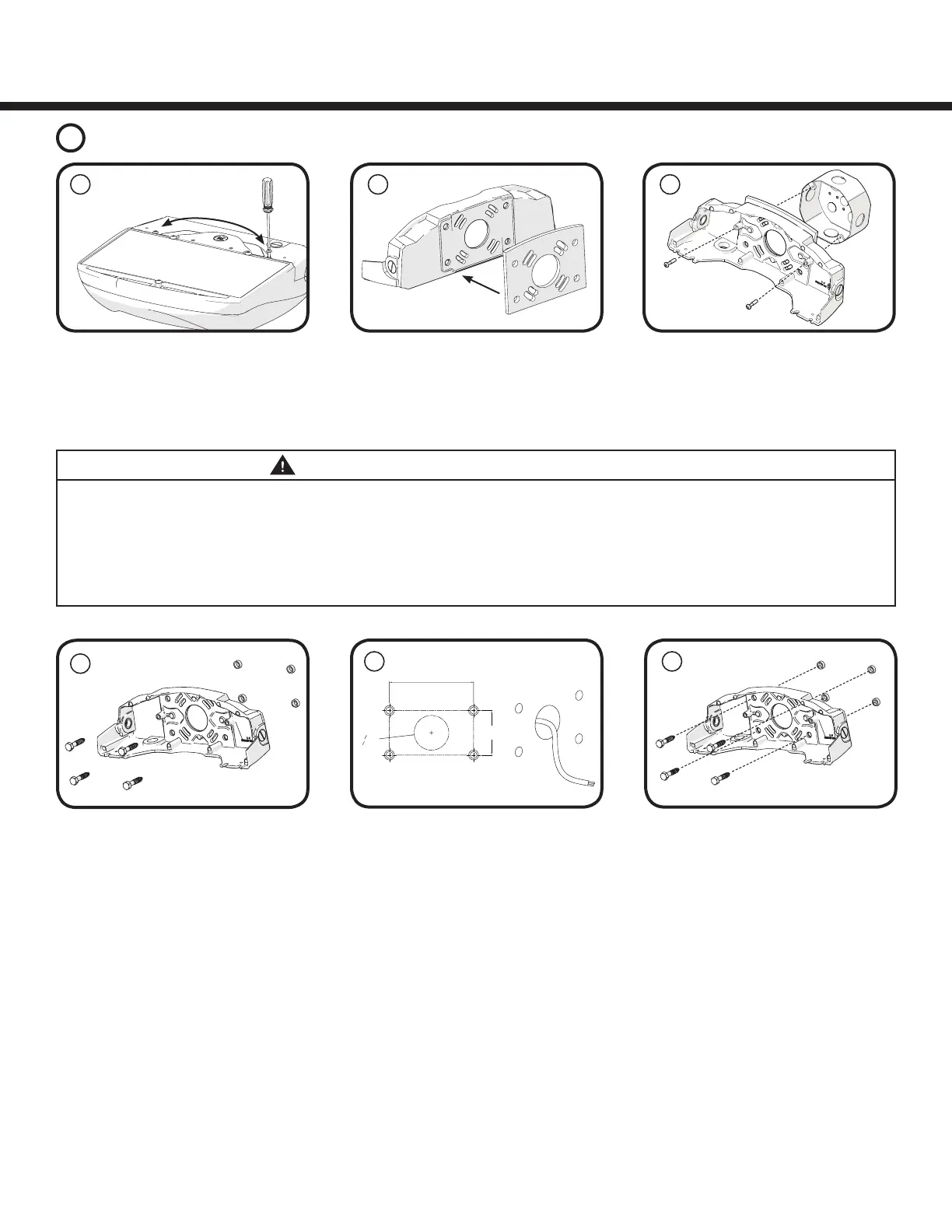

Evolve A Series - Mounting and Installation

Loosen screws to remove back for mounting.
Desserrez les vis pour enlever l’arrière pour
l’installation.
Aoje los tornillos para retirar la parte
posterior para el montaje.
1
2
A
Apply gasket if mounting on smooth surfaces.
Installez le joint en cas de montage sur une
surface lisse.
Aplique la junta si se monta sobre supercies
lisas.
Fasten to J-Box with user supplied screws.
Fixez au boîtier de raccordement avec les vis
fournies par le client.
Fije a la caja de conexiones con tornillos
suministrados por el usuario.
B
C
2
Risk of Injury or Damage: Select user-supplied wall anchors and anchor fasteners suitable for the wall construction and the xture’s mounting hole
diameters. Ensure a minimum per-anchor pull-out-strength of 10 times (10X) the xture weight and install per the manufacturer’s instructions.
Risque de blessure ou de dégâts: Le client doit choisir des chevilles et de la visserie d’ancrage convenant au type de mur de la construction et au
diamètre des trous de xation du luminaire. Assurez une force d’extraction minimum par cheville de 10 fois (10 X) le poids du luminaire et installez suivant
les instructions du fabricant.
Riesgo de lesiones o daños: Seleccione los anclajes de pared y los sujetadores de anclaje suministrados por el usuario adecuados para la construcción
de paredes y los diámetros de oricio de montaje del dispositivo. Asegúrese de que exista una fuerza extraíble mínima por anclaje que es diez veces más
grande (10x) que el peso del dispositivo según las instrucciones del fabricante.
WARNING/AVERTISSEMENT/ADVERTENCIA
Mounting/Installation/Montaje
1
Installation Guide/Manuel d’installation/ Guía de instalación
Fixture may be direct mounted using wall
anchors.
L’appareil peut être monté directement au
moyen d’ancres murales.
Se puede montar el dispositivo
directamente con sostenes de pared.
D
4.25
[107.95]
2.25
[57.15]
o
1.75
[
o
44.45]
Fasten plate and torque screws to
manufacturer’s recommendations to achieve
rated anchor strength.
Fixez la plaque et serrez les vis au couple
recommandé par le fabricant pour
atteindre la force d’ancrage nominale.
Fije la placa y los tornillos de torsión a las
recomendaciones del fabricante para lograr
la fuerza nominal del sostén.
E
F
Locate and drill holes in wall surface of
recommended diameter for user-supplied
anchors.
Positionnez et forez des trous dans le mur du
diamètre recommandé pour les ancres fournies
par le client.
Localice y taladre agujeros en la supercie de
pared del diámetro recomendado para los
anclajes suministrados por el usuario.
Evolve
®
EWAS
