Norsk
M4×14
4 stk
D8 skive
4 stk
M5×14
4 stk
Avstandsring
8 stk
M6×14
4 stk
ST6,3×55
4 stk
M8×20
4 stk
Plugg
4 stk
D5 skive
4 stk
D6 skive
4 stk
1
6
2
7
3
8
4
9 10
5
1
4
4
5
6
6
7
2
6
3 4
7
Ver. 20131025
TV/monitorfeste
Art.nr. 38-5325 Modell Wallmount 50/75/100/200
Les brukerveiledningen grundig før produktet tas i bruk, og ta
vare på den for framtidig bruk. Vi reserverer oss mot ev. feil i
tekst og bilde, samt forandringer av tekniske data. Ved tekniske
problemer eller spørsmål, ta kontakt med vårt kundesenter.

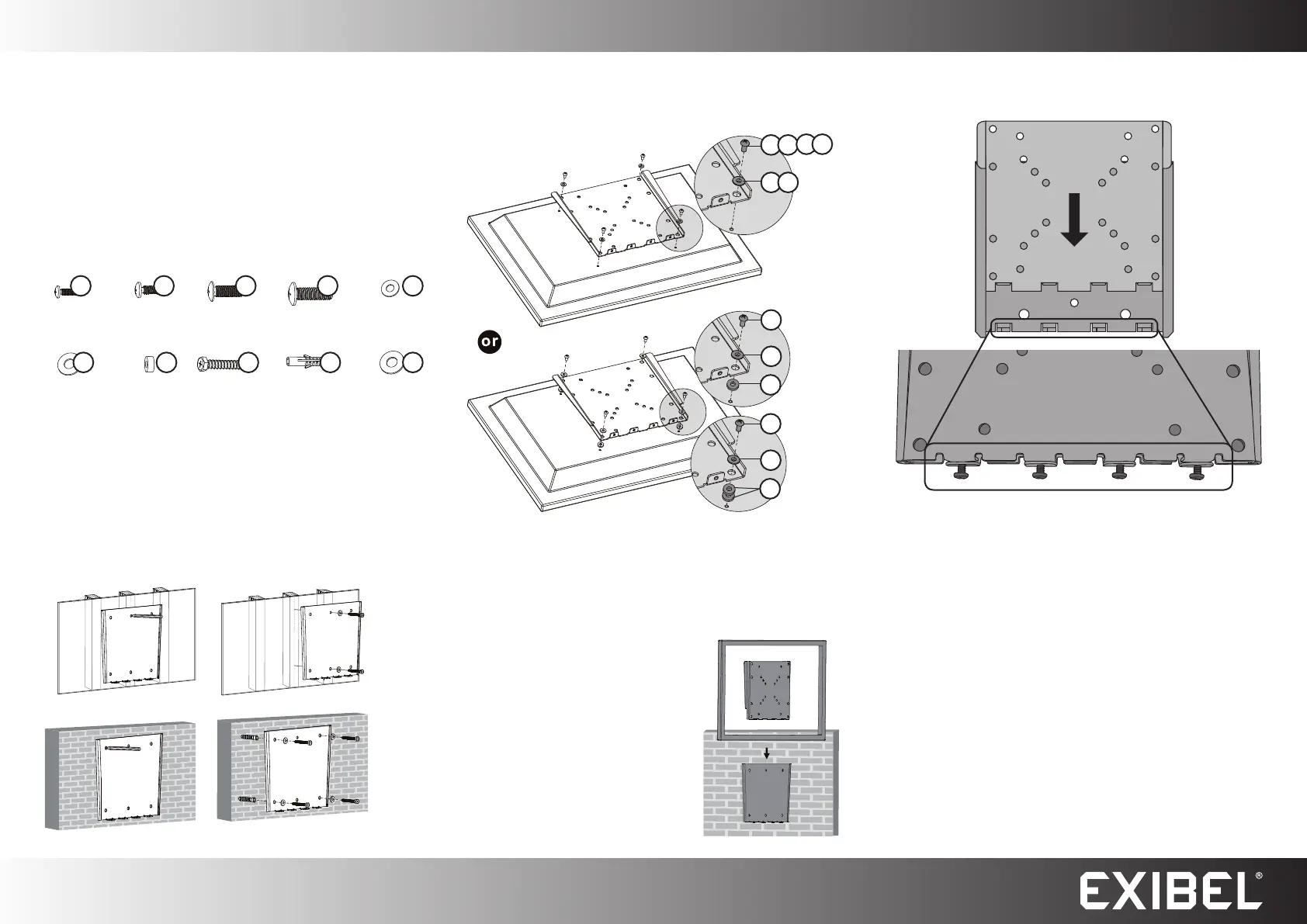

Montering
2. Hullene bores med et egnet bor.
3. Skru veggfestet fast på veggen.
Trevegg
Stein- og betongvegg
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale
forskrifter. Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Passer til TV/monitor 15–40 tommer
Maks Vesa 200×200
Mål 260×220×17 mm
Vekt 1,8 kg
Obs!
• Det er ikke sikkert at skrue og plugg, som følger med
i forpakningen, passer til montering i materialet i din vegg.
I så tilfelle må ny skrue og plugg skaffes tilveie.
• Kontakt en fagperson dersom det er noe du er usikker på
vedrørende monteringen av festet.
1. Merk på veggen hvor hullene skal bores.
Benytt veggfestet som mal.
4. Festets andre del festes til TV/monitor. Her benyttes de
medfølgende skruedetaljene. Obs! Kontroller alltid at
skruene for godt feste og at de er skrudd langt nok inn.
5. Fest TV/monitor på veggen ved å
skyve delene sammen.
6. Delene festes sammen med medfølgende skruer.
