6 Display (optional)
6.1 Beschreibung

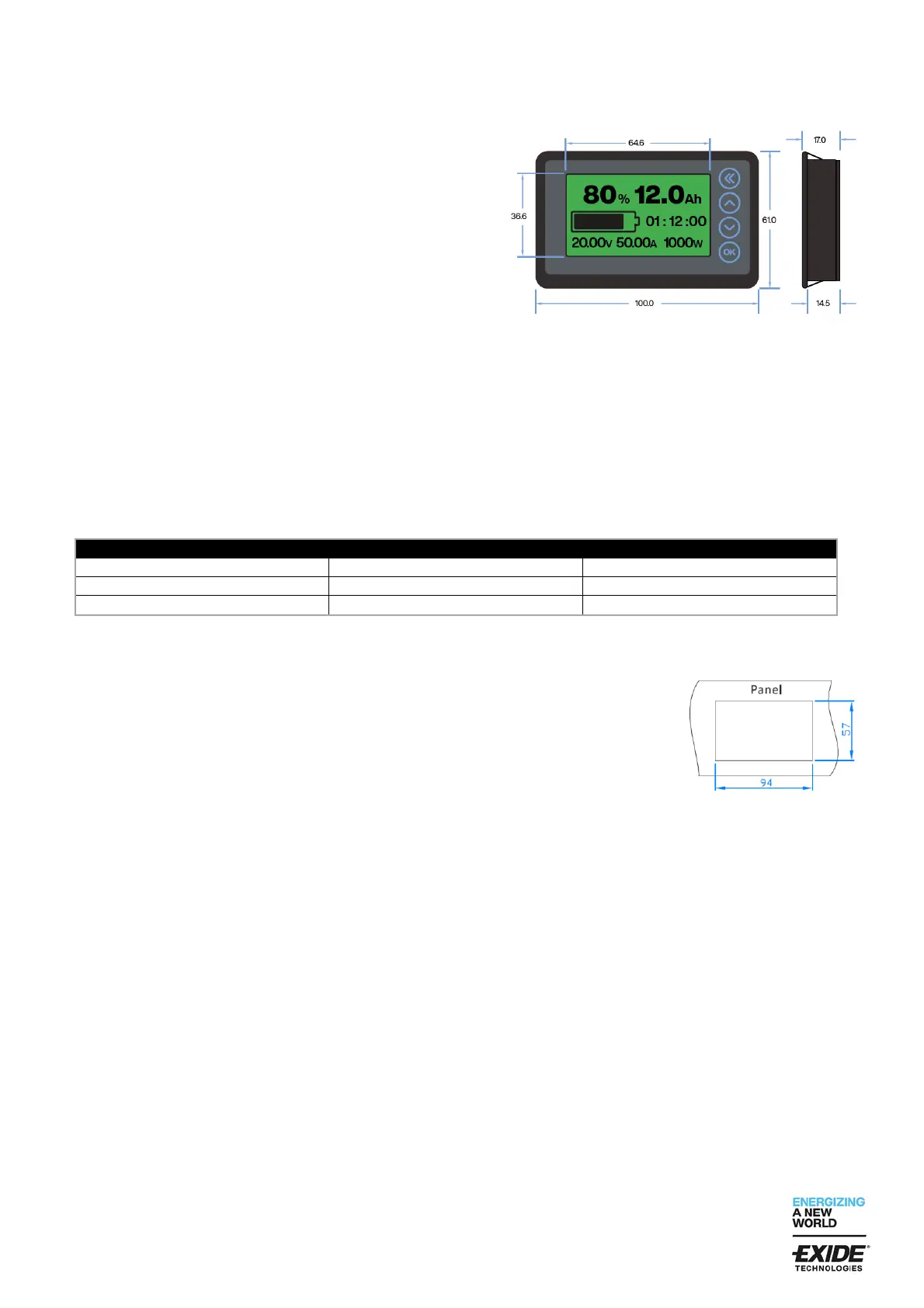

Die Exide SOLiTION-Blöcke können optional mit einem
externen Display ausgestattet werden. Mit dem Display haben
Sie einen schnellen Überblick über die wichtigsten Entlade-
und Ladeparameter:
1. Aktuelle Kapazität in %
2. Aktuelle Kapazität in Ah
3. Dynamische Anzeige der Kapazität
4. Verbleibende Entlade- oder Ladezeit
5. Aktuelle Spannung
6. Aktueller Entladestrom (-) oder Ladestrom (+).
7. Aktuelle Leistung
Das Display hat ein 2,0 Meter langes Kabel mit RJ45-Stecker, das einfach mit dem SOLiTION-Block verbunden
werden kann.
Die SOLiTION-Blöcke verfügen über einen internen Sampler zur Strom- und Spannungsmessung. Je nach
Blockgröße haben die Sampler unterschiedliche Shunts für die Strommessung. Daher ist es zwingend erforderlich,
dass Block und Display zusammenpassen.
6.2 Installation
1. Das Display wird mit Federklammern befestigt. Zum Einbau des Displays
in ein Panel, ist eine rechteckige Öffnung von von 94 x 57 mm erforderlich
(siehe Bild). Drücken Sie das Display in das rechteckige Fenster und
stellen Sie sicher, dass die Federklammern eingerastet sind.
2. Verbinden Sie das Display mit dem RJ45-Stecker mit dem SOLiTION-
Block. Nach dem Anschließen sollte das Display die aktuellen Werte der
Batterie anzeigen. Wenn das Display nicht reagiert, überprüfen Sie bitte
die Verbindung.
Bitte beachten:
A. Nach dem ersten Anschluss an die Batterie wird der SOC-Wert noch nicht richtig angezeigt. Das System
kalibriert sich nach der ersten vollständigen Aufladung selbst.
B. Bei parallelen Konfigurationen zeigt das Display nur den Strom der angeschlossenen Batterie an, nicht den
Gesamtstrom. Um den Gesamtstrom abzuschätzen, multiplizieren Sie den Wert im Display mit der Anzahl
der parallel geschalteten Batterien.
6.3 Einstellung der Kapazitäts- und Spannungswerte
Vor der ersten Benutzung des Displays müssen die Kapazitäts- und Spannungseinstellungen überprüft
und auf die richtigen Werte eingestellt werden (siehe Tabelle unten).
