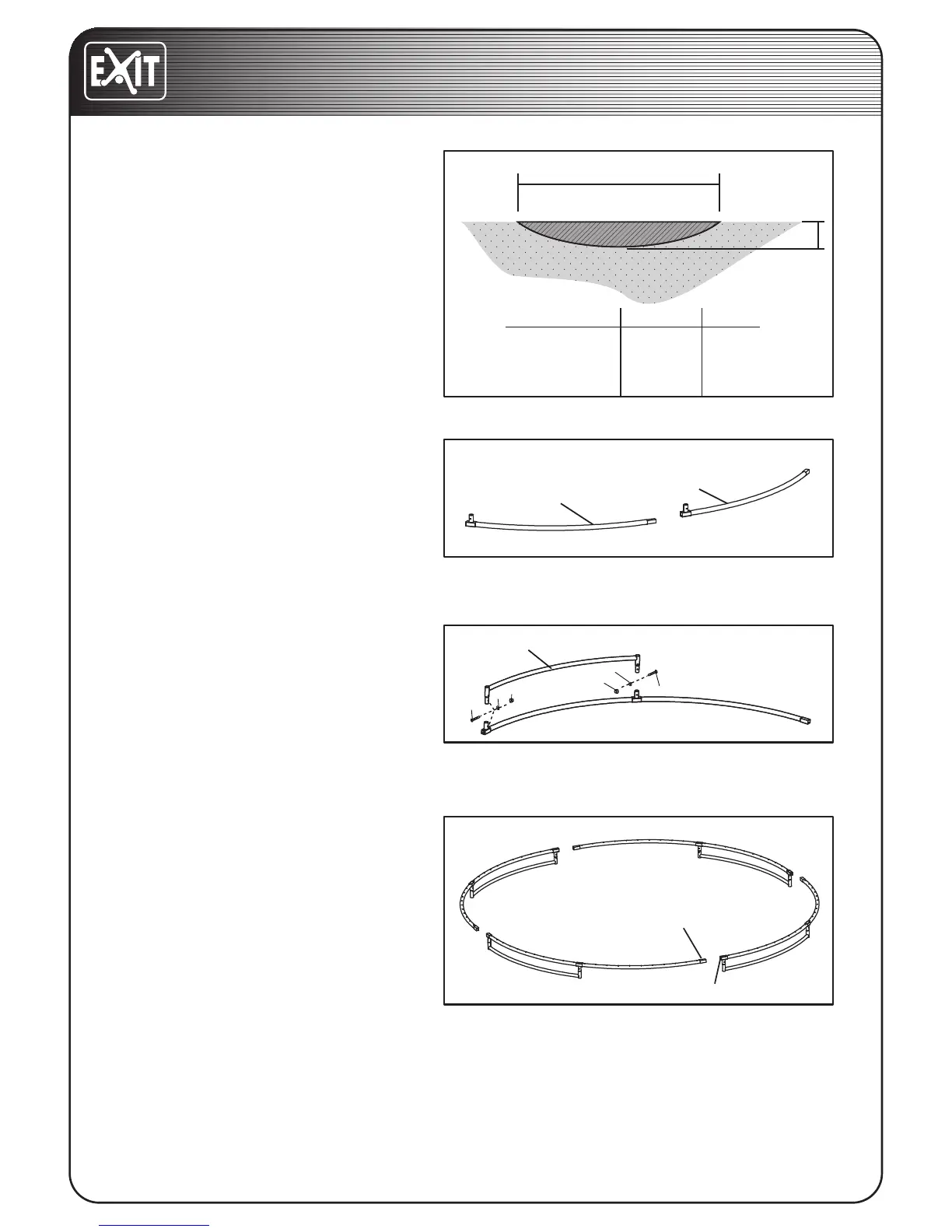

Schritt 1
Graben Sie vor Montage des Trampolins
eine Grube in den Boden, in die Sie das
Trampolin später einlassen können.
Schritt 2
Legen Sie zwei obere Rahmenrohre (1)
mit T-Stück wie abgebildet auf den Boden.
Dabei müssen die kleinen Löcher (für die
Federn) nach unten zeigen.
Schieben Sie ein Ende eines Rahmenrohrs
(1) mit T-Stück wie abgebildet in das an-
dere Rahmenrohr (1) mit T-Stück.
Schritt 3
Schieben Sie das Bein (2) wie abgebildet in
das T-Stück und befestigen Sie es mit der
M6-45 mm-Schraube (4), M6-Mutter (5)
und M6-Unterlegscheibe (10). Rahmenab-
schnitt A ist dann fertig.
Wiederholen Sie die Schritte 1 und 2 noch
dreimal, bis alle vier Rahmenabschnitte
montiert sind.
1
D1
ø8ft
ø10ft
ø12ft
(ø244cm)
(ø305cm)
(ø366cm)
ø194cm
ø255cm
ø316cm
min. 65cm
min. 70cm
min. 75cm
ø14ft (ø427cm) ø377cm min. 75cm
Größe EXIT InTerra D1øGrube
øGrube
2
1
1
3 2
10
5
4
5
10
4
4
größeres Ende
schmales Ende
Schritt 4
Hinweis: Für diesen Schritt sind 2 Per-
sonen notwendig. Bei diesem Schritt
montieren Sie die vier Rahmenab-
schnitte zu einem Rahmen mit Beinen.
Stellen Sie zwei Rahmenabschnitte auf
und halten Sie sie fest (siehe Abbildung).
Schieben Sie das größere Ende eines
Rahmenrohrs auf das schmale Ende eines
anderen Rahmenrohrs. Schieben Sie das
schmale Ende eines Rahmenrohrs auf
das T-Stück eines anderen Rahmenrohrs.
Wiederholen Sie diesen Schritt, bis alle vier
Rahmenabschnitte miteinander verbunden
sind. Sobald dieser Schritt abgeschlossen
ist, ist der Rahmen fertig montiert und
kann frei stehen.
