InTerra
Trampolines

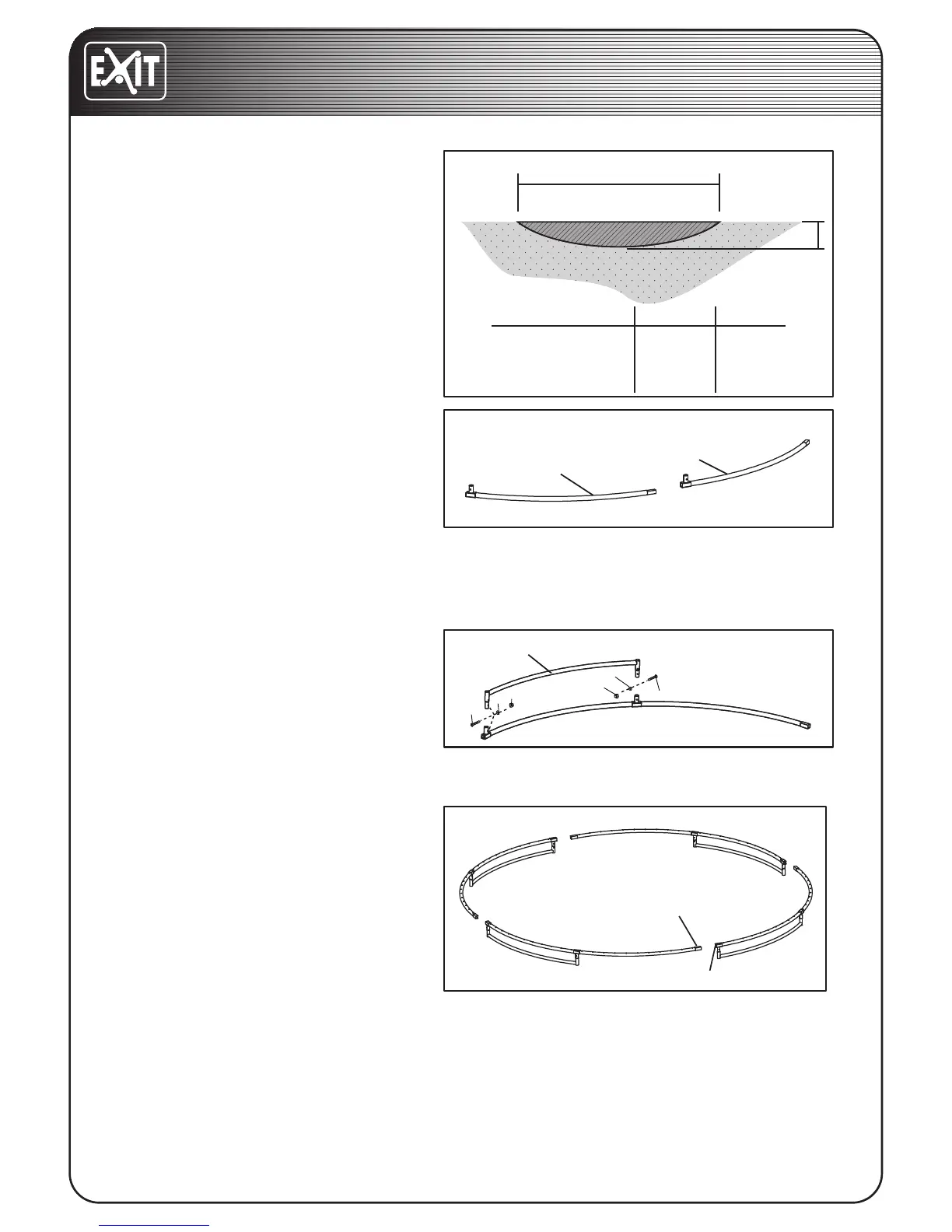

ÉTAPE 1
Avant d’assembler votre trampoline,
creusez un trou adapté à votre trampoline,
référez-vous au tableau 1 pour des infor-
mations supplémentaires.
ÉTAPE 2
Posez deux tubes supérieurs (1) avec le
joint en T sur le sol, dans les positions
représentées. Assurez-vous que les tubes
supérieurs soient tournés de manière à
ce que les petits trous (trous de ressort)
soient face au sol.
Insérez une extrémité du tube supérieur
(1) avec le joint en T dans l’autre tube
supérieur (1) avec le joint en T comme
afché.
ÉTAPE 3
Insérez le pied (2) dans le joint en T
comme afché, bloquez-le avec le boulon
M6 de 45mm (4), l’écrou M6 (5) et la
rondelle M6 (10), l’unité A est maintenant
attachée.
Répétez trois fois les étapes 1 et 2 pour
assembler trois autres sections de pied.
1
D1
Dimension EXIT InTerra D1øtrou
ø8ft
ø10ft
ø12ft
(ø244cm)
(ø305cm)
(ø366cm)
ø194cm
ø255cm
ø316cm
min. 65cm
min. 70cm
min. 75cm
ø14ft (ø427cm) ø377cm min. 75cm
øtrou
2
1
1
3 2
10
5
4
5
10
4
4
Grande extrémité
Petite extrémité
ÉTAPE 4
Note : Cette étape exige deux person-
nes. Au cours de cette étape, vous
relierez les quatre sections de pied
assemblées.
Dressez deux sections de pied et tenez-
les dans les positions afchées. Glissez la
grande extrémité d’un des tubes restants
sur la petite extrémité du tube supérieur
indiqué sur une des sections de pied. In-
sérez la petite extrémité du tube supérieur
dans le tube supérieur indiqué avec le joint
en T sur l’autre section de pied. Répétez
cette étape jusqu’à ce que les quatre sec-
tions de pieds soient reliées. Une fois cette
étape accomplie, l’armature sera entière-
ment assemblée et libre.
