The EX-1302-2 is a plug & play high-speed USB to Serial module for USB 1.1 and 2.0 ports
with one RS232 9Pin connector. The USB to Serial modules design utilizes the Chip-Set FTDI
with 16C550 UART which incorporates the latest in high speed interface technology. It is not
possible to change the address or IRQ settings manually, they will be obtained automatically by
the system (BIOS) and operating system.
Compatibility:
Operating system:
Connectors:
Extent of delivery:
Certificates:
USB 1.1 & USB 2.0
WIN 98/ ME/ 2000/ XP/ Server 2003 & 2008/ Vista/7/8/10, Linux, MAC
1x 9 Pin RS-232 connector, 1x USB A-Port
EX-1302-2, Driver CD, Manual
CE / FCC / RoHS / WEEE DE97424562
JUMPER SETTING & CONNECTORS:
INSTALLAZIONE DRIVER:
Windows 98/ ME/ XP/ Server 2003 & 2008/ Vista/7/8/10 (32&64-bit):
Windows riconosce automaticamente un nuovo “Dispositivo seriale USB”. Inserire il CD dei
driver nell'unità CD-ROM (ad es. unità D:). Non lasciare che il driver esegua la ricerca
automaticamente, ma apri il seguente percorso sul CD.
"D:\USB_a_IO\USB_a_Seriale\(32_64bit) Win7_8_XP_Vista_2008_2003_98_ME".
Ora avviate il file “PL2303_Prolific_Driver Installer_V10626” e seguite fino alla fine le
istruzioni del software d’installazione. Ora riavvia il PC. Dopo il riavvio, il modulo viene
automaticamente riconosciuto e installato da Windows.
VERIFICA INSTALLAZIONE DRIVER:
Fare clic su Start< >Esegui<, digitare "compmgmt.msc" e fare clic
>OK<. Selezionare ora >Gestione dispositivi<. Lì dovresti vedere delle nuove voci, ad
esempio "Porta seriale USB (COM5)" in "Porte (COM e LPT)" e la voce "Convertitore seriale
USB" in "Controller Universal Serial Bus". Se vedi queste o voci simili, i moduli USB sono
installati correttamente.
INSTALLAZIONE DISPOSITIVI PERIFERICI:
Le porte seriali dei moduli USB possono ora essere impostate sulla velocità di trasmissione
massima di 115,2 Kbaud. Ad esempio, aprendo la >Porta seriale USB (COM5)< con un doppio
clic.Qui è possibile inserire ad es. velocità di trasmissione, bit di stop, ecc.
CAMBIARE INDIRIZZO COM (NON SOTTO ‘98 & ME):
Aprire Gestione dispositivi e cliccare ad esempio su >COM3< >Impostazioni porta< e
>Avanzato<. Puoi quindi scegliere tra COM3 e COM256!
Windows 2000:
VERIFICA INSTALLAZIONE DRIVER:
Fare clic su Start< >Esegui<, digitare "compmgmt.msc" e fare clic
>OK<. Selezionare ora >Gestione dispositivi<. Lì dovresti vedere nuove voci, ad esempio
"Porta seriale USB (COM5)" in "Porte (COM e LPT)" e la voce "Convertitore seriale USB" in
"Controller Universal Serial Bus". Se vedi queste o voci simili, i moduli USB sono installati
correttamente.
INSTALLAZIONE DISPOSITIVI PERIFERICI :
Le porte seriali dei moduli USB possono ora essere impostate sulla velocità di trasmissione
massima di 115,2 Kbaud. Ad esempio, aprendo la >Porta seriale USB (COM5)< con un doppio
clic.Qui è possibile inserire ad es. velocità di trasmissione, bit di stop, ecc..
CAMBIARE INDIRIZZO COM (NON SOTTO ‘98 & ME):
Aprire Gestione dispositivi e cliccare ad esempio su >COM3< >Impostazioni porta< e
>Avanzato<. Puoi quindi scegliere tra COM3 e COM256!
Linux:
I driver si trovano sul CD nella directory:"D:\USB_a_IO\USB_a_Seriale\Linux
Sono supportati dalla maggior parte delle versioni Linux. Poiché le singole versioni differiscono l'una
dall'altra, purtroppo non possiamo fornirvi le istruzioni d’installazione. Segui le istruzioni di
installazione per le porte IOnelle tua versione Linux.
MAC:
I driver si trovano sul CD nella directory: “D:\USB_to_IO\USB_to_Serial\Mac_OS_X“ per MAC
OS-X oppure: “D:\USB_to_IO\USB_to_Serial\Mac_OS_9_8“per Mac OS 9 & Mac OS 8
.
.
Sono supportati dalla maggior parte delle versioni del sistema operativo MAC. Poiché le
singole versioni differiscono l'una dall'altra, purtroppo non possiamo fornirvi qui le istruzioni per
l'installazione. Seguire le istruzioni di installazione per le porte IO per la versione del sistema
operativo MAC in uso.
DB 9M:
USB A-Connector:
Attention!
Never plug in with
force or in wrong
direction.
DESCRIPTION & TECNICAL INFORMATION:

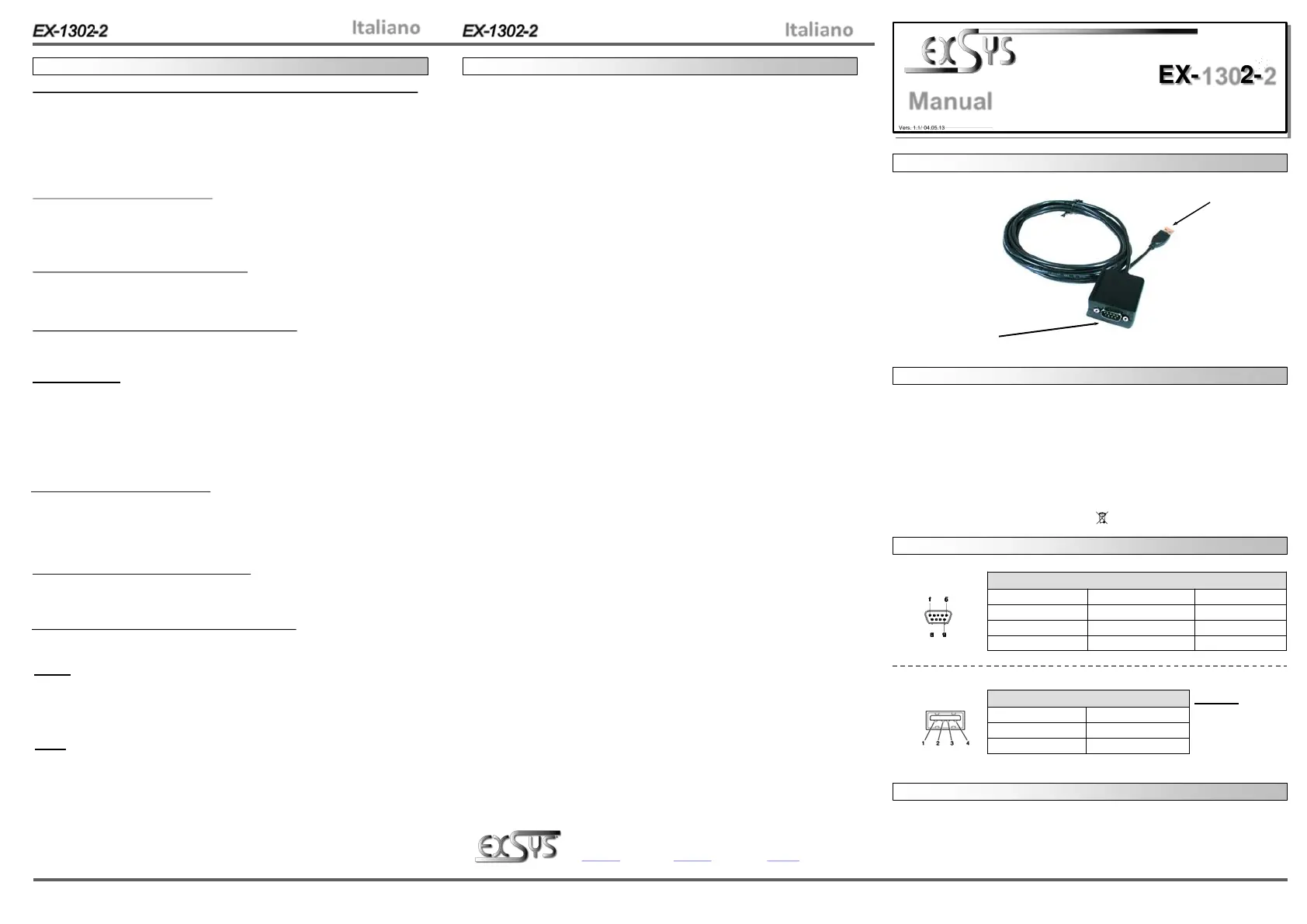

LAYOUT:
USB A–Port
S1: 9 Pin Serial RS-232 connector
Vers. 1.1/ 04.05.13
HARDWARE INSTALLATION:
Because there are large differences between PC’s, we can give you only a general installation
guide for the EX-1302-2. Please refer your computer’s reference manual whenever in doubt.
1. Simply connect the end from the USB cable (A-Plug) to the USB A-Port at your PC.
PULIZIA:
Serial 9 Pin male connector (S1)
Pin Signal Pin Signal Pin Signal
1 CDC 4 DTR 7 RTS
2 RXD 5 GROUND 8 CTS
3 TXD 6 DSR 9 RI
USB 2.0 A-Connector
Pin Signal Pin Signal
1 VCC 3 DATA+
2 DATA- 4 GND
Germania:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Svizzera:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
22100 Como
www.exsys.it
Italiano
Italiano
Manual
EX-1302-2
Per pulire il dispositivo utilizzare esclusivamente un panno asciutto e privo di pelucchi e
rimuovere lo sporco esercitando una leggera pressione. Nella zona dei collegamenti,
assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare in nessun
caso un panno umido o bagnato per la pulizia!
Windows riconoscerà un nuovo "Dispositivo seriale USB" e aprirà l'assistente hardware.
Chiudere l'assistente hardware e aprire il seguente percorso sul CD del driver:
“D:\USB_to_IO\USB_to_Serial\Win2000”. Ora avviare il file “PL-2303 Driver Installer” e
seguire le istruzioni del programma di installazione fino alla fine. Ora riavvia il PC. Dopo
l'avvio Windows riconoscerà automaticamente il dispositivo e lo installerà. Segui l'assistente
hardware e completa l'installazione. Attenzione! Riavviare comunque Windows dopo aver
installato i driver.
