FRANCAIS
0
Z
C
5
X
Y
0
Z
C
5
X
Y

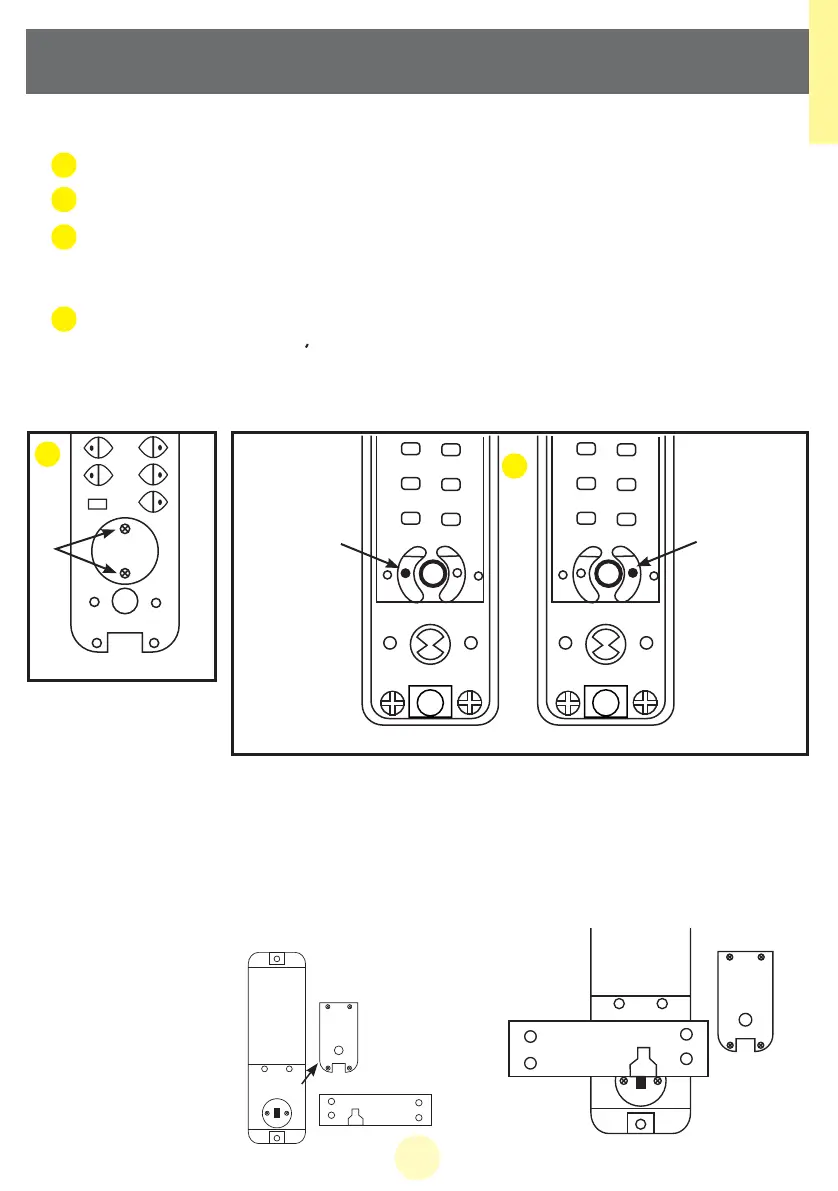

4. CONFIGURATION DU VERROU POUR UNE OUVERTURE
À GAUCHE OU À DROITE
Si besoin vous avez la possibilité d’inverser le sens du déverrouillage.
a - Pressez le bouton « C » pour remettre à zéro le mécanisme.
b - Enlevez la plaque centrale du boîtier en retirant préalablement les 2 vis (repère Z).
c - A l’aide d’une petite pince, retirez la goupille et la repositionner à l’opposé (la goupille doit ren-
trer dans la partie inférieure, pour réussir cette opération positionnez les 2 trous à
l’horizontale. Une goupille mal positionnée empêche la fermeture correcte de la plaque centrale) .
d - Remettez en place la plaque centrale.
Le bouton intérieur reste toujours débloqué et tourne librement pour la fermeture ou
l’ouverture du verrou.
Position
de la goupille
pour les portes
ouvrant à droite.
Position
de la goupille
pour les portes
ouvrant à gauche.
IMPORTANT : avant d’installer le verrou, assurez-vous que le pêne dans le bloc intérieur est dans
le bon sens.
Si ce n’est pas le cas :
a - Poser le bloc intérieur à plat, les 4 vis au dos visibles.
b - Enlever les 4 vis et retirer la plaque.
c - Enlever le pêne et l’inverser (à gauche ou à droite la gorge d’entraînement en bas)
d - Repositionner les 4 rondelles sur les parties « écrou »
e - Revisser la plaque
4F
5
X
Y
0
Z
C
b
c
Z
Montage main droite
