Réglage au couple souhaité

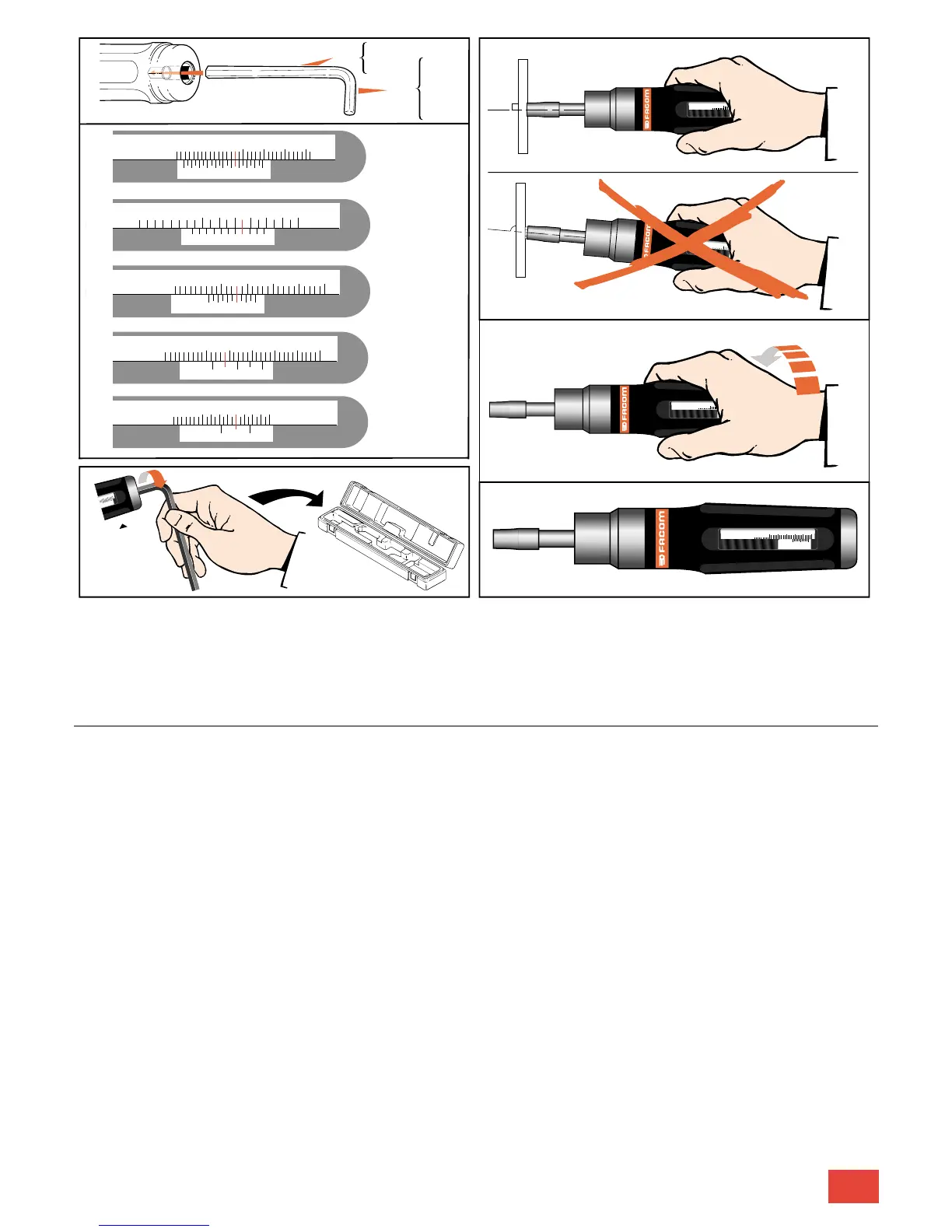

1 • Placer la clé 6 pans male dans le 6 pans entraineur.
2 • Placer le zéro du vernier en face la graduation la plus proche
du couple souhaité. Puis, déplacer le vernier pour obtenir sur
celui-ci la fraction de graduation souhaitée. Voir les exemples.
Serrage
A • Placer le tournevis dans l'axe de serrage.
B • Tourner lentement jusqu'au déclenchement.
C • Le tournevis est prêt pour un nouveau serrage au même couple.
F
Utilisation - Use - Gebrauch - Gebruik - Utilización - Uso
3,55 Nm
Nm 654321
4,25 Nm
C
B
A
1
A.300A
A.301A
A.311A
82.4
A.302A
A.303A
A.304A
A.312A
A.313A
A.314A
82.5
20 10 0
123456
Nm
20 10 0
123456
Nm
20
10
0
1
2
3
4
5
6
Nm
20 10 0
123456
Nm
Mini
2
0
1
0
0
1
2
3
2
0,5 0,25 0
Nm
1098765432
1,84 Nm
Nm 2,5 2 1,5 1 0,5
36,5 cNm
543210
cNm 20 15 10 5
15,35 cNm
Maintenance de la précision
• Il est conseillé de faire vérifier votre tournevis périodiquement
(environ tous les ans ou plus souvent pour une utilisation intensive)
et, en cas de chute, sur
un appareil de contrôle, ou par le laboratoire de métrologie FACOM.
Vérification de la précision et mise à jour des documents :
• Le laboratoire de métrologie FACOM établit sur demande des constats de vérification ou des certificats d'étalonnage.
Constat de vérification :
Contrôle et réglage s'il y a lieu à 20, 60 et 100% de la capacité du tournevis, dans les tolérances de la norme.
Etablissement d'un constat daté et numéroté.
Certificat d'étalonnage :
Contrôle et réglage du tournevis sur 6 à 12 points, avec des appareils raccordés à l'étalon national de mesure.
Etablissement d'un certificat officiel daté et numéroté.
Pour de plus amples informations : Consultez votre distributeur.
En France pour tous renseignements techniques sur l'outillage à main, téléphonez au : 01 64 54 45 14
Conseils
• Utiliser le tableau des couples de serrages conseillés situé en fin de notice.
• L'unité de mesure normalisée est le Newton mètre, symbole "Nm". Le cNm étant le centième du Newton mètre.
1 centimètre kilo = 9,81 cNm = 0,0981Nm
(environ 0,1 Nm)
. 1 ft/lb = 1,35 Nm 1 in/lb = 0,1128 Nm 1 in/oz = 0,00705 Nm
10 cNm = 0,1 Nm = 0,0102 mètre kilo
(environ 10 g/m)
. 1 Nm = 0,738 ft/lb 1 Nm = 8,863 in/lb 1 Nm = 141,8 in/oz
• Pour prolonger la durée de vie de votre outil dynamométrique, il est préférable de le règler à la capacité minimum avant de le ranger.
Entretien
• Utiliser un chiffon sec pour nettoyer votre tournevis, n'utiliser ni solvant ni détergent.
• Ne pas démonter votre tournevis dynamométrique.
1086420
10 8 6 4 2 0
20 10 0
cNm 75 65 55 45 35 25 15
