FUNZIONI DELLA RADIO RICEVENTE ASTRO 43 M.Q.B. DA ESTERNO: I Dip-Switch dei telecomandi servono solo come codifica del codice personale, non sono abilitati alle funzioni
Memorizzazione di un canale radio: Dip-Switch 5= ON (procedura per la memorizzazione dei singoli pulsanti del telecomando sulla radio):
- Sul telecomando: aprirlo completamente e comporre il codice personale mediante il Dip-Switch interno (Fig.3), quindi dopo aver ricordato tale codice richiudere il tutto.
- Posizionare in ON uno dei Dip-Switch 1, 2, 3 o 4 della radio corrispondente al canale da memorizzare: il canale viene attivato inserendo il modulo rele' NA o NC sulla radio (Fig.1)
- Mantenere premuto un pulsante del telecomando che si vuole memorizzare (Fig.2), la radioricevente apprende il segnale e un lampeggio del led rosso conferma la memorizzazione:
ad ogni impulso del telecomando viene emesso un segnale che chiude (o apre se rele' NC) il contatto del relè NA all'uscita del canale memorizzato sulla radioricevente.
- Importante: terminata l'operazione
posizionare in OFF tutti i Dip-Switch, il led della radioricevente emetterà n°5 lampeggi di conferma.
N.B. Per memorizzare tutti i canali radio sui rispettivi pulsanti del telecomando in un unica operazione (1°pulsante con il 1° canale, 2° pulsante con il 2° canale,ecc.) posizionare i
Dip-Switch 1, 2, 3, 4 e 5 = ON, quindi completare l'operazione premendo un pulsante qualsiasi fino a visualizzare n°1 lampeggio del led.
Terminata l'operazione
posizionare in OFF tutti i Dip-Switch, il led della radioricevente emetterà n°5 lampeggi di conferma.
Cancellazione di un telecomando: Dip-Switch 6= ON (la memoria non riceve più il segnale dal telecomando, tuttavia rimane presente in memoria il codice del telecomando)
- Premere un pulsante qualsiasi del telecomando da cancellare (già memorizzato) (Fig.2):un lampeggio del led mi conferma la trasmissione ricevuta
- Posizionare in OFF il Dip-Switch 6: solo adesso la radioricevente cancella dalla memoria il telecomando, confermando con n°6 lampeggi l'operazione
- Importante: terminata l'operazione posizionare in OFF tutti i Dip-Switch. Per cancellare piu' telecomandi bisogna ripetere l'intera operazione
Uscita Bistabile: Dip-Switch 7= ON, (è necessario prima memorizzare almeno un pulsante del telecomando) al primo impulso del telecomando si attiva il relè, mentre lo si disattiva
con il secondo impulso dello stesso pulsante (funzione passo-passo).
- Posizionare in ON uno dei Dip-Switch 1, 2, 3 o 4 corrispondente al canale radio da utilizzare in modalità bistabile e sul quale si è gia memorizzato un pulsante del telecomando
- Premere il pulsante del telecomando che si desidera rendere in modalità bistabile (Fig.2)
- Importante: terminata l'operazione
posizionare in OFF tutti i Dip-Switch, il led della radioricevente emetterà n°7 lampeggi di conferma dell'operazione.
Timer 1: Dip-Switch 8= ON, (è necessario prima memorizzare un pulsante del telecomando sul quale si desidera applicare la funzione):
con un impulso del telecomando si attiva l'uscita del canale selezionato per il tempo impostato, trascorso il quale si disattiva da solo.
- Posizionare in ON uno dei Dip-Switch 1, 2, 3 o 4 corrispondente al canale radio da utilizzare in modalità timer 1
- Premere il 1° pulsante del telecomando (Fig.2) per tante volte quanti sono i minuti da memorizzare (max 15 minuti)
- Premere il 2° pulsante del telecomando (Fig.2) per tante volte quanti sono i
secondi da memorizzare
NB: Ad ogni pressione dei pulsanti attendere lo spegnimento del led come avvenuta memorizzazione del tempo.
- Terminata l'operazione posizionare in OFF tutti i Dip-Switch, il led della radioricevente emetterà i lampeggi per il tempo impostato:
lampeggi lunghi per i minuti, lampeggi corti per i secondi, dopo una breve pausa la radioricevente emette n°8 lampeggi di conferma.
Se durante il conteggio del timer la radio riceve un impulso dal pulsante abilitatato con il Timer 1 (quest'ultimo superiore i 3 secondi), si disattiva l'uscita.
Timer 2: Dip-Switch 9= ON, (è necessario prima memorizzare un pulsante del telecomando sul quale si desidera applicare la funzione):
con un impulso del telecomando si attiva l'uscita del canale selezionato per una durata di 200ms, trascorso il tempo impostato, si riattiva
un secondo impulso per altri 200ms
- Posizionare in ON uno dei Dip-Switch 1, 2, 3 o 4 corrispondente al canale radio da utilizzare in modalità timer 2
- Premere il 1° pulsante del telecomando (Fig.2) per tante volte quanti sono i minuti da memorizzare (max 15 minuti)
- Premere il 2° pulsante del telecomando (Fig.2) per tante volte quanti sono i
secondi da memorizzare
NB: Ad ogni pressione dei pulsanti attendere lo spegnimento del led come avvenuta memorizzazione del tempo.
- Terminata l'operazione posizionare in OFF tutti i Dip-Switch, il led della radioricevente emetterà i lampeggi per il tempo impostato:
lampeggi lunghi per i minuti, lampeggi corti per i secondi, dopo una breve pausa la radioricevente emette n°9 lampeggi di conferma
Se durante il conteggio del timer la radio riceve un impulso dal pulsante abilitato con il Timer 2 (quest'ultimo superiore i 3 secondi), emette il 2° impulso e termina il conteggio.
Cancellazione totale della memoria: Dip-Switch 10= ON, viene cancellata totalmente la memoria della radioricevente.
- Premere un pulsante qualsiasi di un telecomando gia' memorizzato (Fig.2) per almeno 5 secondi. Il led rosso della radio si accende fino alla conclusione dell'operazione.
- Importante: terminata l'operazione
posizionare in OFF tutti i Dip-Switch, il led della redioricevente emetterà n°10 lampeggi di conferma dell'operazione
Ripristinare le uscite in modalità Normale: Dip-Switch 7= ON - Dip-Switch 8= ON - Dip-Switch 9= ON, vengono ripristinati i singoli canali in modalita' di semplice memorizzazione
senza la loro cancellazione in memoria (modalità Bistabile, Timer T1 e Timer T2 vengono annullati)
- Posizionare in ON il Dip-Switch corrispondente al canale da ripristinare in modalita' normale.
- Premere un pulsante qualsiasi di un telecomando gia' memorizzato (Fig.2) per almeno 5 secondi. Il led rosso della radio da un lampeggio di conferma.
- Importante: terminata l'operazione posizionare in OFF tutti i Dip-Switch, il led della radioricevente emetterà n°3 lampeggi di conferma dell'operazione
DIP-SWITCH DELLA SOLA RADIORICEVENTE ASTRO 43 DA ESTERNO
Dip 1= ON Attiva il Relè 1 (1° Canale)
Dip 2= ON Attiva il Relè 2 (2° Canale)
Dip 3= ON Attiva il Relè 3 (3° Canale)
Dip 4= ON Attiva il Relè 4 (4° Canale)
Dip 5= ON abilita la memorizzazione dei canali radio
Dip 6= ON abilita la cancellazione di un solo telecomando
Dip 7= ON abilita la funzione Bistabile
Dip 8= ON abilita la funzione Timer T1 (1sec ÷ 15min)
Dip 9= ON abilita la funzione Timer T2 (1sec ÷ 15min)
Dip10= ON abilita la funzione che cancella tutta la memoria
RADIO RICEVENTE 433.92MHz: scheda radio da esterno per la ricezione
di un segnale radio a 433.92MHz ad autoapprendimento.
Avvertenze: non esporre la radioricevente a sorgenti elettromagnetiche
o di calore.
Caratteristiche tecniche:
Frequenza di funzionamento 433,92MHz ± 75KHz
Valore frequenza intermedia 500 KHz
Massima potenza emissioni parassite 2 nW
Valore impedenza antenna 50 Ohm
Sensibilità 1,5 μV
Alimentazione in CC e CA 12÷24V cc e ca
Assorbimento 20 mA ca
Temperatura di funzionamento -20°C +55°C
Tempo ritardo di sicurezza 150msec
Portata contatto relè 0,5A - 125V ca
Grado di protezione IP53
Portata di ricezione 120 metri
Canali radio Esterno 4
Numero telecomandi in memoria 800
1° Relè (di serie)= abilita 1° Canale
2° Relè= abilita 2° Canale
3° Relè= abilita 3° Canale
4° Relè= abilita 4° Canale
1°
2°
3°
4°
Alimentazione 12V o 24V cc/ca
dal programmatore serie Elpro
Moduli (
non di serie) NA oppure
NC per l'attivazione dei canali radio:
Dip -Switch delle funzioni
IMPORTANTE: perchè si abbia un'uscita ai
morsetti della radio bisogna che tutti i suoi
Dip-Switch siano in posizione OFF
!
Antenna
Birio A8 con
cavo RG58
Moduli NA
antenna RG 58
1234567891011 12
1°
24V
2° 3° 4°
1° pulsante
2° pulsante
1° pulsante
2° pulsante
1° pulsante
2° pulsante
3° pulsante
4° pulsante
Dip -Switch per la codifica,
non sono abilitati per le
funzioni
12V
+
-
+
-
Dip -Switch per la
codifica, non sono
abilitati per le funzioni
Strip per selezionare
l'alimentazione 12V o 24V cc/ca
24V cc/ca
12V cc/ca
ON
OFF
OFF
Timer 1
Segnale di uscita
Impulso dal
telecomando
ON
OFFOFF
Timer 2
uscita di 200ms
Impulso dal
telecomando
Fig. 3
Fig. 2
Fig. 1
12V
Astro 43
91
73
27
ASTRO
43 Q.
Memoria
estraibile
Led rosso
Dis. 5486
I
Direttiva 2003/108/CE
Smaltimento dei materiali
elettrici ed elettronici
VIETATO GETTARE NEI RIFIUTI
MA
TERIALI NOCIVI PER
L'AMBIENTE
I
da ESTERNO
cod. 4327
- ESTERNO
Astro 43 Piccolo
FUNKTIONEN DES FUNKEMPFÄNGERS ASTRO 43 FÜR AUFPUTZMONTAGE:
Die Dip-Schalter der Handsender werden nur zur Kodifizierung des persönlich gestalteten Code
verwendet,
keine Funktionen sind durch sie möglich
Speicherung eines Funkkanals: Dip-Schalter 5= ON (Speichervorgang der einzelnen Druckknöpfe des Handsenders im Funkempfänger):
- Handsender: das Gehäuse öffnen und den Code durch die innere Dip-Schalter eingeben (Abb.3), den Code aufschreiben und endlich alles wiederzusammensetzen.
- Auf ON einen der Dip-Schalter 1, 2, 3 oder 4 des Funkempfängers, der dem Kanal entspricht, der zu speichern ist, stellen: der Kanal wird betätigt, indem man das Relaismodul
NO oder NC auf den Empfänger aufsteckt. (Abb.1)
- Den Handsender Druckknopf, den man kodifizieren will, gedrückt halten, (Abb.2), der Empfänger wird den Signal erlernen und durch ein Blinken der roten Led wird die Speicherung
bestätigt: bei jedem Impulsgabe des Handsenders wird einen Signal gesendet, der den Relaiskontakt NO in der Empfänger-Ausgang, die dem gespeicherten Kanal entspricht,
schliesst (oder öffnet wenn das Relais NC ist).
- Wichtig: wenn diese Operation beendet ist,
alle Dip-Schalter auf OFF stellen, die Led des Funkempfängers wird 5 Male zur Bestätigung blinken.
N.B. Um alle Funkkanäle auf die entsprechenden Handsenderdruckknöpfen durch eine einzige Operation zu speichern (1.Druckknopf mit dem 1.Kanal, 2. Druckknopf mit dem
2. Kanal,etc.) die Dip-Schalter 1, 2, 3, 4 und 5 = ON stellen, dann wird die Operation durchgeführt, indem man jeden beliebigen Druckknopf drückt, bis wann die Led einmal blinkt.
Wann der Vorgang beendet
alle Dip-Schalter auf OFF stellen, die Led des Funkempfängers wird 5 Male zur Bestätigung blinken.
Löschen eines Handsenders: Dip-Schalter 6= ON (der Speicher empfängt kein Signal mehr vom Handsender, jedoch bleibt den Handsender-Code im Speicher)
- Jeden beliebigen Handsender-Druckknopf, der zu löschen ist, (früher gespeichert) drücken (Abb.2): die Led blinkt einmal zur Bestätigung dass die Sendung empfängt wurde.
- Dip-Schalter 6 auf OFF stellen: nur auf diesem Punkt löscht der Empfänger den Handsender und die Led blinkt 6 Male, um die Operation zu bestätigen
- Wichtig: wenn den Vorgang beendet ist, alle Dip-Schalter auf OFF stellen. Um mehrere Handsender zu löschen, den Vorgang wiederholen.
Bistabiler Ausgang: Dip-Schalter 7= ON, (zuerst muss man mindestens einen Handsender-Druckknopf speichern) der erste Impulsgabe vom Handsender betätigt das Relais,
während bei dem zweiten Impulsgabe vom selben Druckknopf das Relais ausgeschaltet wird (Schrittweise-Funktion) .
- Einen der Dip-Schalter 1, 2, 3 oder 4, der dem Funkkanal entspricht, welche als bistabiler Modus zu verwenden ist, auf ON stellen und auf denen einen Handsender-Druckknopf
bereits gespeichert wurde.
- Den Handsender-Druckknopf drücken, der als bistabiler Modus zu verwenden ist. (Abb.2)
- Wichtig: wenn die Operation beendet ist, alle Dip-Schalter auf OFF stellen, die Led des Funkempfängers wird 7 Male zur Bestätigung blinken.
Timer 1: Dip-Schalter 8= ON, (zuerst muss man einen Handsender-Druckknopf speichern, auf denen die Funktion eingesetzt werden muss.):
durch einen Impulsgabe des Handsenders wird der Ausgang des gewählten Kanals die eingestellte Zeit lang betätigt, ist diese Zeit
abgelaufen, schaltet der Ausgang selbst aus.
- Einen der Dip-Schalter 1, 2, 3 oder 4, der dem Funkkanal entspricht, welcher als Timer 1 zu verwenden ist, auf ON stellen.
- Den 1. Druckknopf des Handsenders (Abb.2) drücken, so viele Male, als die angeforderte
Minute zu speichern sind. (Max 15 Minute)
- Den 2. Druckknopf des Handsenders (Abb.2) drücken, so viele Male, als die angeforderte
Sekunden zu speichern sind.
NB:
Bei jedem Drucken der Druckknöpfe darauf warten, dass die Led auslöscht, als Bestätigung der Zeitspeicherung.
- Wann der Vorgang beendet ist alle Dip-Schalter auf OFF stellen, die Led des Funkempfängers blinkt soviele Male, als die einsgestellte Zeit:
lange Blinken für die Minute, kurze Blinken für die Sekunden. Nach einer kunzen Pause blinkt der Empfänger 8 Male zur Bestätigung.
Wird der Empfänger während der Betätigung des Timers 1 einen Impuls (länger als 3 Sekunden) vom vorher gesetzten
Handsender-Druckknopf empfangen, der Ausgang wird ausgeschaltet.
Timer 2: Dip-Schalter 9= ON, (zuerst muss man mindestens einen Handsender-Druckknopf speichern, auf denen die Funktion eingesetzt
werden muss.): durch eine Impulsgabe des Handsenders wird der Ausgang des gewählten Kanals 200ms lang betätigt, ist diese Zeit
abgelaufen, wird einen zweiten Impuls 200ms lang wieder betätigt.
- Einen der Dip-Schalter 1, 2, 3 oder 4, der dem Funkkanal entspricht, welcher als Timer 2 zu verwenden ist, auf ON stellen.
- Den 1. Druckknopf des Handsenders (Abb.2) drücken, so viele Male, als die angeforderte Minute zu speichern sind. (Max 15 Minute)
- Den 2. Druckknopf des Handsenders (Abb.2) drücken, so viele Male, als die angeforderte Sekunden zu speichern sind.
NB: Bei jedem Drucken der Druckknöpfe darauf warten, dass die Led erlischt, als Bestätigung der Zeitspeicherung.
- Wann der Vorgang beendet ist
alle Dip-Schalter auf OFF stellen, die Led des Funkempfängers blinkt soviele Male, als die einsgestellte Zeit:
lange Blinken für die Minute, kurze Blinken für die Sekunden. Nach einer kunzen Pause blinkt der Empfänger 9 Male zur Bestätigung.
Wird der Empfänger während der Betätigung des Timers 2 einen Impuls (länger als 3 Sekunden) vom vorher gesetzten Handsender-Druckknopf empfangen, sendet er den 2. Impuls
und die Funktion ist damit beendet.
Völliges Löschen des Speichers: Dip-Schalter 10= ON, der Speicher des Empfängers wird völlig gelöscht.
- Jeden beliebigen Hansender-Druckknopf (früher gespeichert)(Abb.2) mindestens 5 Sek. lang drücken, die rote Led des Empfängers bleibt an, bis wann die Operation beendet ist.
- Wichtig: wenn die Operation beendet ist, alle Dip-Schalter auf OFF stellen, die Led des Funkempfängers wird 10 Male zur Bestätigung blinken.
Die Ausgänge in das standard Modus rücksetzen: Dip-Schalter 7= ON - Dip-Schalter 8= ON - Dip-Schalter 9= ON, die einzelnen Kanäle werden im Speicher gehalten (aber
jede vorherige Funktion, wie Bistabile, Timer T1 und Timer T2 wird gelöscht)
- Der Dip-Schalter der dem Funkkanal entspricht, welche in das standard Modus rückzusetzen ist, auf ON stellen.
- Jeden beliebigen Hansender-Druckknopf (früher gespeichert)(Abb.2) mindestens 5 Sek. lang drücken, die rote Led des Empfängers blinkt einmal zur Bestätigung
- Wichtig: wenn die Operation beendet ist, alle Dip-Schalter auf OFF stellen, die Led des Funkempfängers wird 3 Male zur Bestätigung blinken.
FUNKEMPFÄNGER 433.92MHz: Funkempfänger für Aufputzmontage
mit Selbsterlernung, wird durch Funksignal zu 433.92MHz betätigt.
ANWEISUNG: den Empfänger von elektromagnetischen oder warmen
Quellen entfernt halten.
Technische Daten:
Funkfrequenz 433,92MHz ± 75KHz
Mittlere Frequenz Wert 500 KHz
Streuausstrahlung Höchstleistung 2 nW
Antennenimpedanz 50 Ohm
Empfindlichkeit 1,5 μV
Stromversorgung mit DC u. AC 12÷24V dc u. ac
Stromaufnahme 20 mA ac
Betriebstemperatur -20°C +55°C
Sicherheitsverzugszeit 150mSec
Belastbarkeit Kontakt Relais 0,5A - 125V ac
Schutzgrad IP53
Empfangsreichweite 120 Meter
Externen Funkkanal 4
Anzahl der Kanäle im Speicher 800
WICHTIG: um einen Ausgang an den
Funkempfänger Klemmen zu haben, müssen
alle Dip-Schalter auf OFF gestellt werden
!
Astro 43 Klein
1. Druckknopf
2. Druckknopf
1. Druckknopf
2. Druckknopf
1. Druckknopf
2. Druckknopf
3. Druckknopf
4. Druckknopf
Dip -Schalter nur für die
Kodifizierung, keine Funktion
ist durch sie möglich
12V
+
-
+
-
Dip -Schalter nur für
die Kodifizierung, keine Funktion
ist durch sie möglich
Abb. 3
Abb. 2
12V
Astro 43
91
73
27
Zeichn. 5486
D
zum AUFPUTZ
Art. 4327
- AUFPUTZ
Richtlinie 2003/108/EG
Entsorgung von elektrischen und
elektronischen Materialien
NICHT ZUM HAUSMÜLL WERFEN
UMWEL
TSCHÄDLICHE
MATERIALIEN
D
DIP-SCHALTER NUR IM AUFPUTZ-FUNKEMPFÄNGER ASTRO 43
Dip 1= ON betätigt Relais 1 (1. Kanal)
Dip 2= ON betätigt Relais 2 (2. Kanal)
Dip 3= ON betätigt Relais 3 (3. Kanal)
Dip 4= ON betätigt Relais 4 (4. Kanal)
Dip 5= ON ermöglicht die Speicherung der Funkkanäle
Dip 6= ON ermöglicht das Löschen von einem Handsender
Dip 7= ON ermöglicht die Bistabile Funktion
Dip 8= ON ermöglicht die Funktion Timer T1 (1Sek. ÷ 15Min)
Dip 9= ON ermöglicht die Funktion Timer T2 (1Sek. ÷ 15Min)
Dip10= ON ermöglicht die Funktion Löschen des ganzen Speichers
ON
OFF
OFF
Timer 1
Ausgang-Signal
Impulsgabe
vom Handsender
ON
OFFOFF
Timer 2
Ausgang
von 200ms
Impulsgabe
vom Handsender
1. Relais (standard)= ermöglicht 1. Kanal
2. Relais= ermöglicht 2. Kanal
3. Relais= ermöglicht 3. Kanal
4. Relais= ermöglicht 4. Kanal
1°
2°
3°
4°
Versorgung 12V oder 24V dc/ac
aus der Steuerung Typ Elpro
Module (
nicht standard) NO oder NC
für die Betätigung der Funkkanäle:
Dip-Schalter der Funktionen
Antenne
Birio A8 mit
Kabel RG58
NO Module
Antenne RG 58
1234567891011 12
1°
24V
2° 3° 4°
Strip zur Auswahl der
Stromversorgung 12V oder 24V dc/ac
24V dc/ac
12V dc/ac

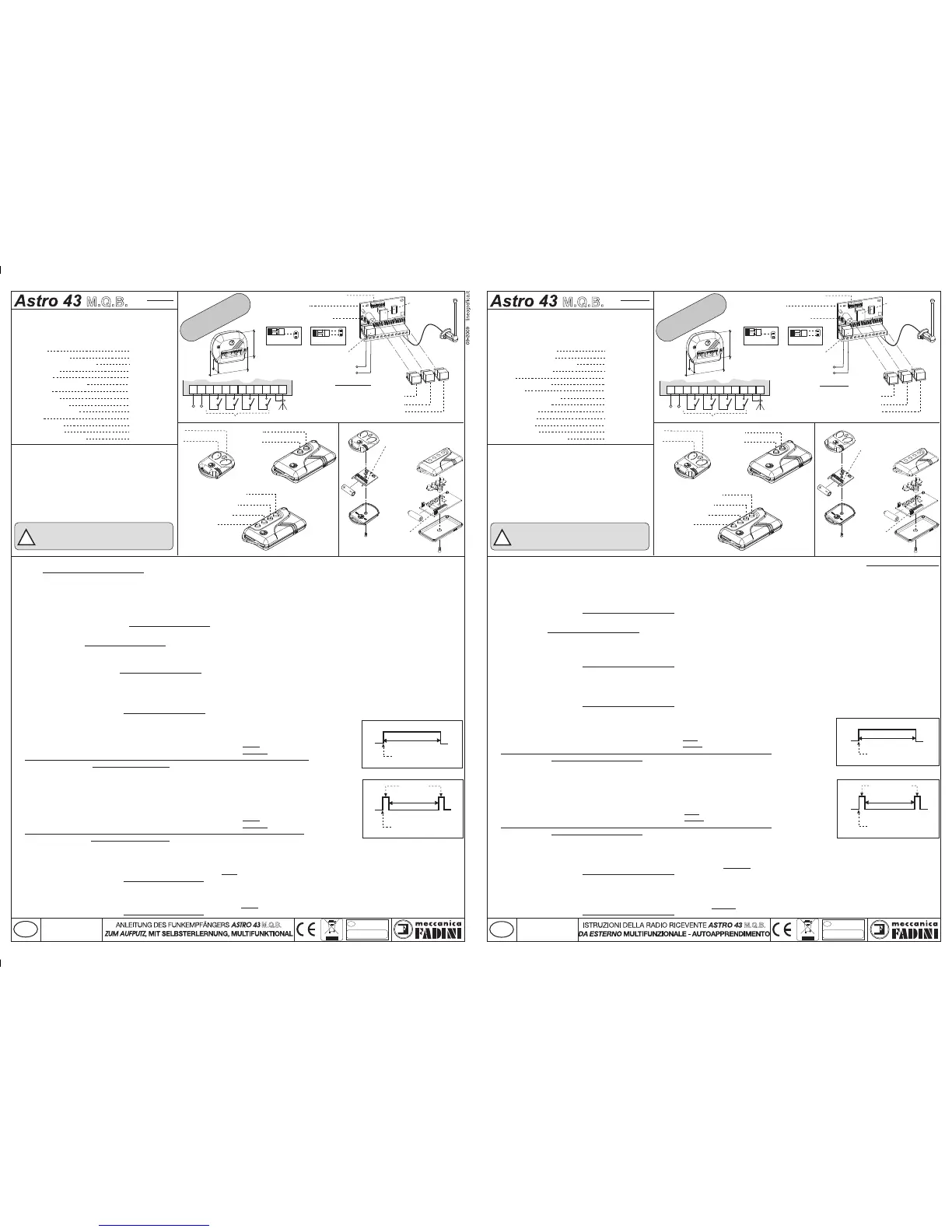

Abb. 1
Astro
herausziehbarer
Speicher
rote Led
To Next Page
Loading...
