Instalação modelo para parede
Fig. 5
1. Com um lápis, trace uma linha na parede, até ao tecto,
correspondente ao centro do exaustor: isto irá facilitar as
operações de instalação.
2. Aplique o esquema de perfuração na parede: a linha
vertical no centro, impressa no esquema de perfuração,
deverá coincidir com a linha central traçada na parede;
além disso, a borda inferior do esquema de perfuração
corresponde à borda inferior do exaustor.
3. Apoiar o elemento de suporte inferior no gabarito de
furação fazendo-o coincidir com o rectângulo tracejado,
marcar os dois furos externos e furar.
Nota: Executar sempre todos os furos indicados no
gabarito: os 2 superiores servem para enganchar a coifa
enquanto os furos inferiores (geralmente 1 central ou
vários laterais) servem para a fixação definitiva e de
segurança.
Tirar o gabarito de furação, inserir as buchas para
parede e fixar o elemento de suporte da coifa com 2
parafusos 5x45 mm.
4. Aplicar o elemento de suporte chaminés G à parede
aderente ao tecto, utilizar o elemento de suporte
chaminés como indicado no gabarito furação (se
presente, o pequeno rasgo existente no suporte deve
coincidir com a linha anteriormente traçada na parede) e
marcar, a lápis, 2 furos, executar os furos (Ø 8 mm),
inserir 2 buchas.
5. Fixe a peça de suporte das chaminés com 2 parafusos
5x45 mm.
6. Pendurar a coifa no elemento de suporte inferior.
7. Regule a distância entre o exaustor e a parede.
8. Regule o nivelamento horizontal do exaustor.
9. Fixe o exaustor definitivamente na parede
(ABSOLUTAMENTE NECESSÁRIO).
10. Faça a ligação de um tubo (o tubo e as braçadeiras não
são fornecidos, devendo ser comprados) para a
descarga da fumaça no anel de conexão posto acima da
unidade do motor aspirante.
A outra extremidade do tubo deverá ser ligada a um
dispositivo de expulsão da fumaça para o exterior, caso
o exaustor seja utilizado na versão aspirante. Se quiser
utilizar o exaustor na versão filtrante, fixar então o
deflector F no suporte chaminés G e ligar a outra
extremidade do tubo ao anel de conexão posto no
deflector F.
11. Executar a conexão eléctrica.
12. Aplique as chaminés e fixe-as em cima com 2 parafusos
(12a) no suporte das chaminés „G“ (12b).
13. Faça deslizar a secção inferior da chaminé para cobrir
completamente a unidade aspirante até a introduzir na
sede correspondente acima do exaustor.
Remontar o chassis do filtro de carvão activado e o/s filtro/s
gorduras e controlar o perfeito funcionamento da coifa.
Descrição do exaustor
Fig. 1
1. Painel de controlo
2. Filtro antigordura
3. Puxador para libertar o filtro antigordura
4. Lâmpada de halogéneos
5. Protecção contra os vapores
6. Chaminé telescópica
7. Saída do ar (só para a utilização na versão filtrante)
Funcionamento
Usar a potência de aspiração no caso de uma maior
concentração de vapores de cozimento. Aconselhamos ligar a
aspiração 5 minutos antes de iniciar a cozinhar e de deixá-la
em funcionamento por aproximadamente 15 minutos após o
término do cozimento.

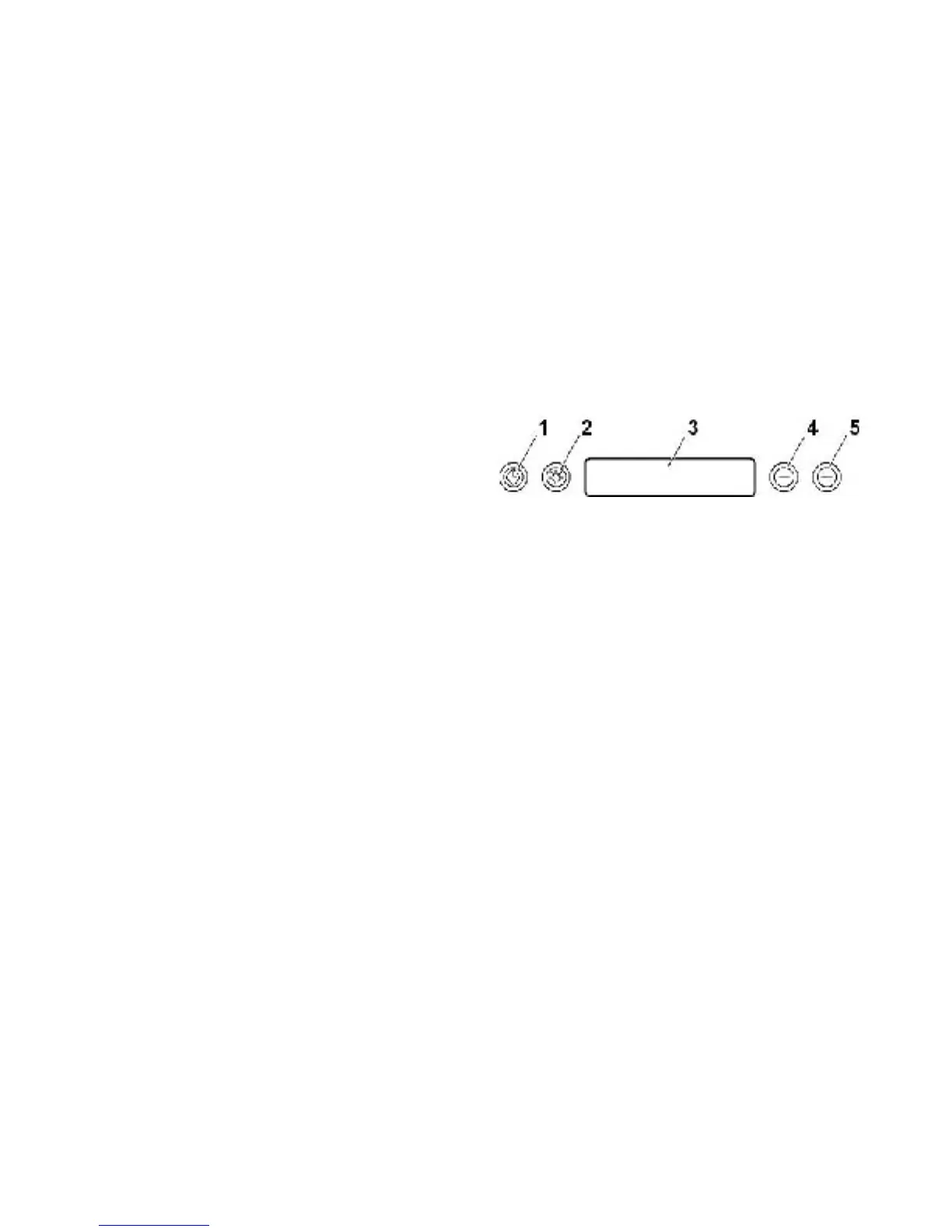

Painel de controlo
1. Tecla Timer
A regulação do timer pode ser efectuada com incremento e
decremento de 1 minuto, o tempo configurado de fábrica é de
10 minutos.
O valor que pode ser configurado varia de 20 minutos a 1
minuto.
Após ter carregado na tecla “TIMER”, dentro de 5 segundos o
sistema entrará na modalidade de configuração e o utilizador
poderá configurar o tempo da contagem regressiva com as
teclas “- “e “+”. Se não for efectuada alguma configuração
dentro dos 5 segundos sucessivos à selecção da função
Timer ou à programação do tempo, a contagem regressiva irá
iniciar.
A contagem regressiva do temporizador pode ser
activada da seguinte maneira:
- após ter carregado pela primeira vez na tecla TIMER
(valor de fábrica do tempo);
- carregando na tecla TIMER dentro de 5 segundos a
partir da configuração do tempo de contagem regressiva
desejado.
Quando a contagem regressiva do temporizador tiver iniciado,
poderá ser anulada carregando na tecla TIMER.
2. Tecla Luz
Tecla ON/OFF luz.
3. Visor
Mostra o estado do exaustor.
4. “-” Tecla Decremento velocidade / OFF motor
A condição de OFF obtém-se ao carregar na tecla “-“
decrementando a velocidade até o motor se desligar.
5. “+” Tecla Incremento velocidade / ON motor
A condição de ON obtém-se ao carregar na tecla “+“, o
motor activa-se na 1ª velocidade.
