Instalace modelu určeného pro montáž na
stěnu
Obr. 5
1. Tužkou naznačte na stěně rovnou čáru odpovídající ose
odsavače až po strop, aby se usnadnily úkony instalace.
2. Aplikujte na stěnu vrtací šablonu: Svislá osa vytištěná na
vrtací šabloně se musí shodovat s osou naznačenou na
stěně a kromě toho je třeba umístit spodní okraj vrtací
šablony do polohy, ve které se má nacházet spodní okraj
odsavače.
3. Opřete spodní nosnou konzolu o vrtací šablonu a slícujte
ji s čárkovaným obdélníkem; poté vyznačte dva vnější
otvory a navrtejte je.
Poznámka: Zrealizujte všechny otvory uvedené na
šabloně: 2 horní slouží k uchycení odsavače, zatímco
spodní otvory (obvykle 1 centrální nebo více bočních
otvorů) slouží k definitivnímu a bezpečnému upevnění.
Odložte vrtací šablonu, vložte do stěny kotvy a upevněte
nosnou konzolu odsavače 2 šrouby 5x45mm.
4. Aplikujte nosnou konzolu komínů „G“ na stěnu přiléhající
ke stropu s použitím nosné konzoly komínů v souladu s
vrtací šablonou (je-li na nosném prvku přítomen malý
podélný otvor, musí se shodovat s předem naznačenou
čárou na stěně) a vyznačte tužkou 2 otvory. Poté
zrealizujte samotné otvory (Ø8mm) a vložte 2 kotvy.
5. Upevněte nosnou konzolu komínů ke stěně
prostřednictvím 2 šroubů 5x45mm.
6. Zavěste odsavač na spodní konzolu.
7. Seřiďte vzdálenost odsavače od stěny.
8. Seřiďte odsavač ve vodorovném směru.
9. Definitivně upevněte odsavač ke stěně (POVINNÝ
ÚKON!!).
10. Proveďte zapojení kouřové trubky (trubka a pásky pro
upevnění nejsou součástí odsavače a je třeba je zakoupit
zvlášť) ke kroužku umístěnému nad jednotkou motoru
odsávání.
Další konec trubky musí být připojen k zařízení pro
evakuaci kouře směrem ven - v případě použití odsavače
v odsávacím provedení. V případě, že si přejete použít
odsavač ve filtračním provedení, upevněte k nosné
konzole komínů G vychylovač F a připojte další konec
trubky ke spojovacímu kroužku, umístěnému na
vychylovači F.
11. Proveďte elektrické zapojení.
12. Umístěte komíny a upevněte je 3 šrouby (12a) na držák
komínů “G” (12b).
13. Nechte sklouznout dolní část komínu až do úplného
zakrytí odsávacího zařízení a vsuňte ho do příslušného
uložení nad digestoří.
Namontujte zpět rámec uhlíkového filtru a filtr/y proti
mastnotám a zkontrolujte dokonalé fungování digestoře.
Pohled na digestoř
Obr. 1
1. Ovládací panel
2. Tukový filtr
3. Západka tukového filtru
4. Halogenové osvětlení
5. Pracovní plocha digestoře pro usměrnění par
6. Teleskopický komínek
7. Výfuk (pouze u filtrační verze)
Provoz
V případě velmi intenzivní koncentrace kuchyňských par
použijte maximální sací výkon. Doporučuje se zapnout
digestoř 5 minut před zahájením vaření a vypnout ji cca 15
minut po ukončení vaření.

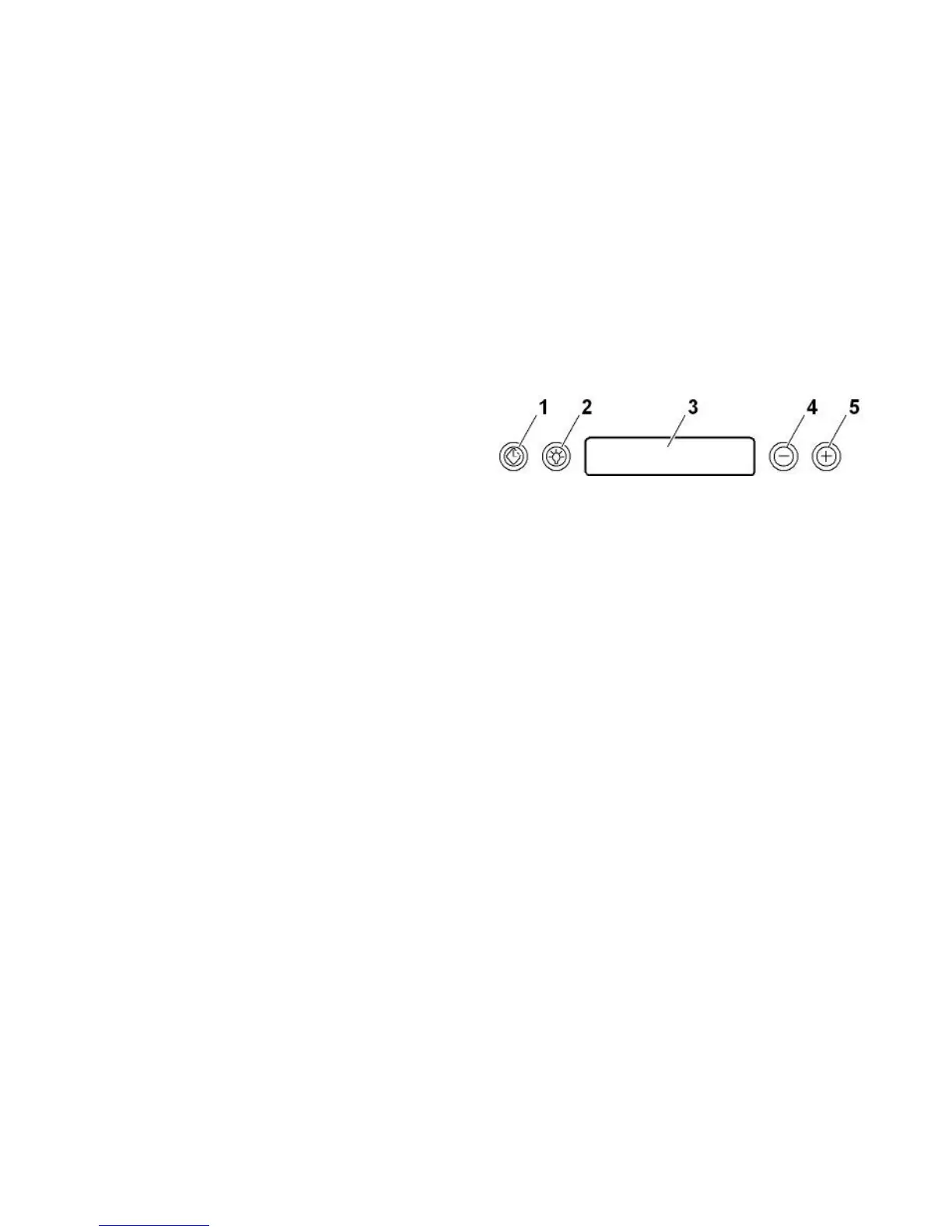

Ovládací panel
1. Tlačítko Timer (Časovač)
Nastavení časovače může být provedeno zvyšováním nebo
snižováním jeho přednastavené hodnoty (10 minut) o 1
minutu.
Hodnota časovače může být nastavena v rozsahu od 1 minuty
do 20 minut.
Po stisknutí tlačítka „TIMER“ přejde systém do 5 sekund do
režimu nastavování a uživatel bude moci nastavit dobu
odpočítávání časovače tlačítky „-“ a „+“. V případě, že
nebude provedeno žádné nastavení v průběhu následujících 5
sekund od volby funkce Timer nebo od nastavení doby, dojde
k zahájení odpočítávání.
Odpočítávání hodnoty časovače může být aktivováno
stisknutím následujícím způsobem:
- Po prvním stisknutí tlačítka TIMER (přednastavená
hodnota doby);
- stisknutím tlačítka TIMER do 5 sekund od nastavení
požadované doby odpočítávání.
Po zahájení odpočítávání časovače může být časovač zrušen
stisknutím tlačítka TIMER.
2. Tlačítko Osvětlení
Tlačítko ZAPNUTÍ/VYPNUTÍ osvětlení.
3. Displej
Zobrazuje stav odsavače.
4. „-“ Tlačítko Snížení rychlosti / VYPNUTÍ motoru
Podmínky VYPNUTÍ se dosahuje stisknutím tlačítka „-“
snížením rychlosti až po vypnutí stroje.
5. „+“ Tlačítko Zvýšení rychlosti / ZAPNUTÍ motoru
Podmínky ZAPNUTÍ se dosahuje stisknutím tlačítka „+“,
motor se aktivuje 1. rychlostí.
Posloupnost rychlostí je 1-2-3-4, každému stisknutí
tlačítka „+“ tedy odpovídá přechod motoru na následující
rychlost.
Jestliže se motor již nachází na 4. rychlosti a bude
stisknuto tlačítko „+“, bude vydáno pípnutí.
