A fali modell felszerelése
ábra 5
1. A készülék középtengelyének jelölésére, a felszerelés
megkönnyítése érdekében egy ceruzával húzzon a falra
egy plafonig tartó vonalat.
2. Helyezze föl a falra a furatsablont: A furatsablonon
található függőleges középvonalnak egybe kell esnie a
falra rajzolt vonallal, továbbá a furatsablon felső szélének
az elszívó felső szélénél kell lennie.
3. Helyezze fel a felső tartókengyelt a furatsablonra úgy,
hogy egybeessen a szaggatott vonallal felrajzolt
derékszöggel. Jelölje ki a két furat helyét, majd fúrja ki
őket.
Megjegyzés: Mindig fúrja ki a sablonon jelölt összes
furatot: A 2 felső az elszívó felakasztására szolgál, míg
az alsó furatok (általában 1 középső vagy oldalsó) a
készülék biztos, illetve biztonsági rögzítésére szolgál.
Vegye el a furatsablont, tegye be a falba a tipliket, és
2 db 5x54 mm-es csavarral rögzítse fel az elszívó
tartókengyelét.
4. Helyezze fel a kémény „G” tartókengyelét a plafon
melletti falra, és a kémény tartókengyelét a furatsablon
szerint használva – amennyiben van, a tartószerkezetbe
fúrt kis rögzítőlyuknak egybe kell esnie a korábban a falra
rajzolt vonallal – jelölje ki a 2 furat helyét ceruzával, fúrja
ki (Ø 8 mm), és tegyen beléjük 2 tiplit.
5. 2 db 5x45 mm-es csavarral rögzítse fel a kémény
tartókengyelét a falra.
6. Helyezze rá az elszívót az alsó kengyelre.
7. Állítsa be az elszívó faltól való távolságát.
8. Állítsa be az elszívó vízszintes tengelyét.
9. Rögzítse határozottan az elszívót a falhoz
(KÖTELEZŐ!).
10. Végezze el a füstelvezető cső bekötését (a cső és
rögzítőszalag nincs mellékelve, azokat külön kell
beszerezni) az elszívómotor felett elhelyezett
csatlakozógyűrűbe.
A cső másik végét pedig, amennyiben az elszívót elszívó
módban használja, be kell kötni a füstöt a környezetbe
elvezető egységbe. Amennyiben az elszívót szűrő
módban használja, rögzítse az F deflektort a kémény G
tartókengyelére, és a cső másik végét kösse rá az F
deflektoron található csatlakozógyűrűre.
11. Végezze el az elektromos bekötést.
13. Helyezze föl a kémény csöveit, és 2 csavarral (13A)
rögzítse a kémény „G” tartókengyeléhez (13B).
14. Csúsztassa rá a teljes burkolattal ellátott kémény alsó
részét az elszívóegységre, míg az elszívó felső részén
található foglalatba bele nem ül.
A készüléket a vezérlőpanel segítségével helyezze áram alá,
és ellenőrizze az elszívó korrekt működését.
Az elszívó leírása
ábra 1
1. Kapcsolótábla
2. Zsírszűrő filter
3. Zsírszűrő filter kiakasztó horog
4. Halogénlámpa.
5. Párafogó ernyő
6. Teleszkópos kürtő
7. Levegő kimenet (csak keringtetett üzemmódban történő
használat esetén)
Működése
Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.

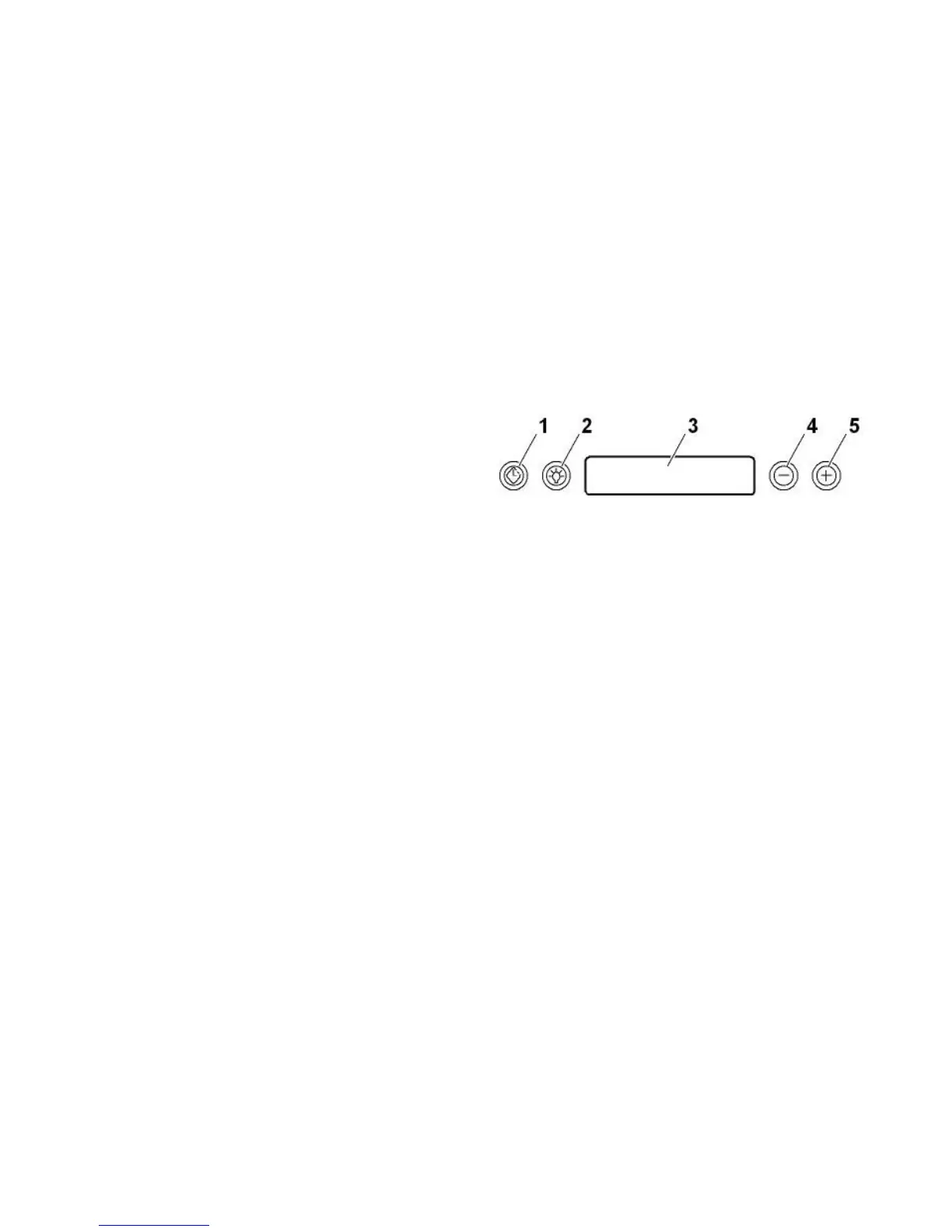

Kezelőpanel
1. Időzítés gomb
Az időzítést 1 perces lépésekben lehet szabályozni – az
alapbeállítás 10 perc.
Az érték 1–20 percig állítható be.
Az „IDŐZÍTÉS” gomb megnyomását követő 5 másodpercen
belül a rendszer a beállított üzemmódra kapcsol, ahol a
felhasználó a „-” és „+” gombokkal beállíthatja a
visszaszámláló idejét. Amennyiben az Időzítés funkció
kiválasztását, illetve az idő beállítását követő 5 másodpercen
belül nem történik további beállítás, a visszaszámlálás
elkezdődik.
Az időzítés visszaszámlálása a következő módon
indítható el:
- Az IDŐZÍTÉS gomb első megnyomását követően
(alapértelmezett időbeállítás)
- Az IDŐZÍTÉS gombnak a kívánt visszaszámlálási idő
beállítását követő 5 másodpercen belüli megnyomásával
Az időzítés visszaszámlálásának elindítását követően az
időzítés az IDŐZÍTÉS gomb megnyomásával kikapcsolható.
2. Világítás gomb
Világítás BE/KI gomb.
3. Kijelző
Az elszívó állapotát jelzi.
4. „-” Sebességcsökkentő / motor KI gomb
A motor kikapcsolásához a „-” gomb nyomogatásával
csökkentse a motor sebességét addig, míg az le nem áll.
5. „+” Sebességnövelő / motor BE gomb
A motor bekapcsolásához nyomja meg a „+” gombot – a
motor az 1. sebességfokozatra kapcsol.
A sebességfokozatok sorrendje 1-2-3-4, vagyis a „+”
gomb minden egyes megnyomásával a motor a
következő sebességfokozatba kapcsol.
Ha a motor 4. sebességfokozatában megnyomja a „+”
gombot, sípszó hallatszik.
