Вытяжка снабжена дюбелями для крепления ее в
большинстве стен/потолков. Однако, необходимо
обратиться к квалифицированному технику и убедиться в
том, что материалы пригодны для данного типа стены/
потолка. Стена/потолок должны обладать достаточной
прочностью с учетом массы прибора.
Установка модели для стены
Рис. 5
1. Карандашом проведите на стене линию до потолка,
соответствующую середине, что облегчит вам
операции по монтажу.
2. Приложите к стене лекало: вертикальная линия,
обозначающая середину, проштампованная на
лекале, должна совпасть с центральной линией,
проведенной на стене. Кроме того нижний край
лекала должен совпасть с нижним краем вытяжки.
3. Приложите нижнюю крепежную скобу к лекалу так,
чтобы оно совпало с отмеченным прямоугольником,
отметьте два внешний отверстия и просверлите их.
Примечание: Всегда просверливайте все отверстия,
отмеченные на лекале: 2 верхних отверстия служат
для крепления вытяжки, а нижние (обычно 1
центральное или несколько боковых) служат для
окончательного и прочного крепления.
Уберите лекало, вставьте вкладыши в отверстия в
стене и закрутите 2 шурупами 5х45 мм крепежную
скобу вытяжки.
4. Приложите крепежную скобу дымоходов «G» к стене,
прилегающей к потолку. Используйте крепежную
скобу дымоходов в качестве схемы для сверления
отверстий (если она имеется, маленькое отверстие в
скобе должно совпасть с линией, проведенной ранее
на стене) и отметьте карандашом 2 отверстия.
Просверлите отверстия (Ø8 мм) и вставьте в них 2
вкладыша.
5. Прикрепите крепежную скобу дымоходов к стене 2
шурупами 5х45 мм.
6. Навесьте вытяжку на нижнюю скобу.
7. Отрегулируйте расстояние вытяжки от стены.
8. Выровняйте вытяжку горизонтально.
9. Окончательно закрепите вытяжку к стене
(ОБЯЗАТЕЛЬНО!!).
10. Подсоедините трубу (трубу и крепежные хомуты не
входят в комплект, их необходимо приобрести
отдельно) дымоудаления к соединительному кольцу,
расположенному над двигателем вытяжки.
Другой конец дымохода подсоединяется к устройству
дымоудаления в атмосферу, если вытяжка
используется в отводном режиме. Если вы хотите
использовать вытяжку в режиме рециркуляции,
прикрепите к крепежной скобе дымоходов G
отражатель F и подсоедините другой конец дымохода
к соединительному кольцу, расположенному на
отражателе F.
11. Выполните электропроводку.
12. Поставьте камины и закрепите их 2-мя шурупами
(12а) к опорному кронштейну G (12b).
13. Опустите нижнюю секцию камина (тем самым
покрывая полностью вытяжной блок) и разместите ее
в соответствующем гнезде над вытяжкой.
Установите вновь держатель угольного фильтра и
фильтр/ы задержки жира и проверьте исправное
функционирование вытяжки.
Описание вытяжки
Рис. 1
1. Панель управления
2. Фильтр задержки жира
3. Ручка отцепления фильтра задержки жира
4. Галогенная лампа
5. Откидной экран
6. Камин телескопический
7. Вывод воздуха (только в режиме рециркуляции)
Функционирование
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.

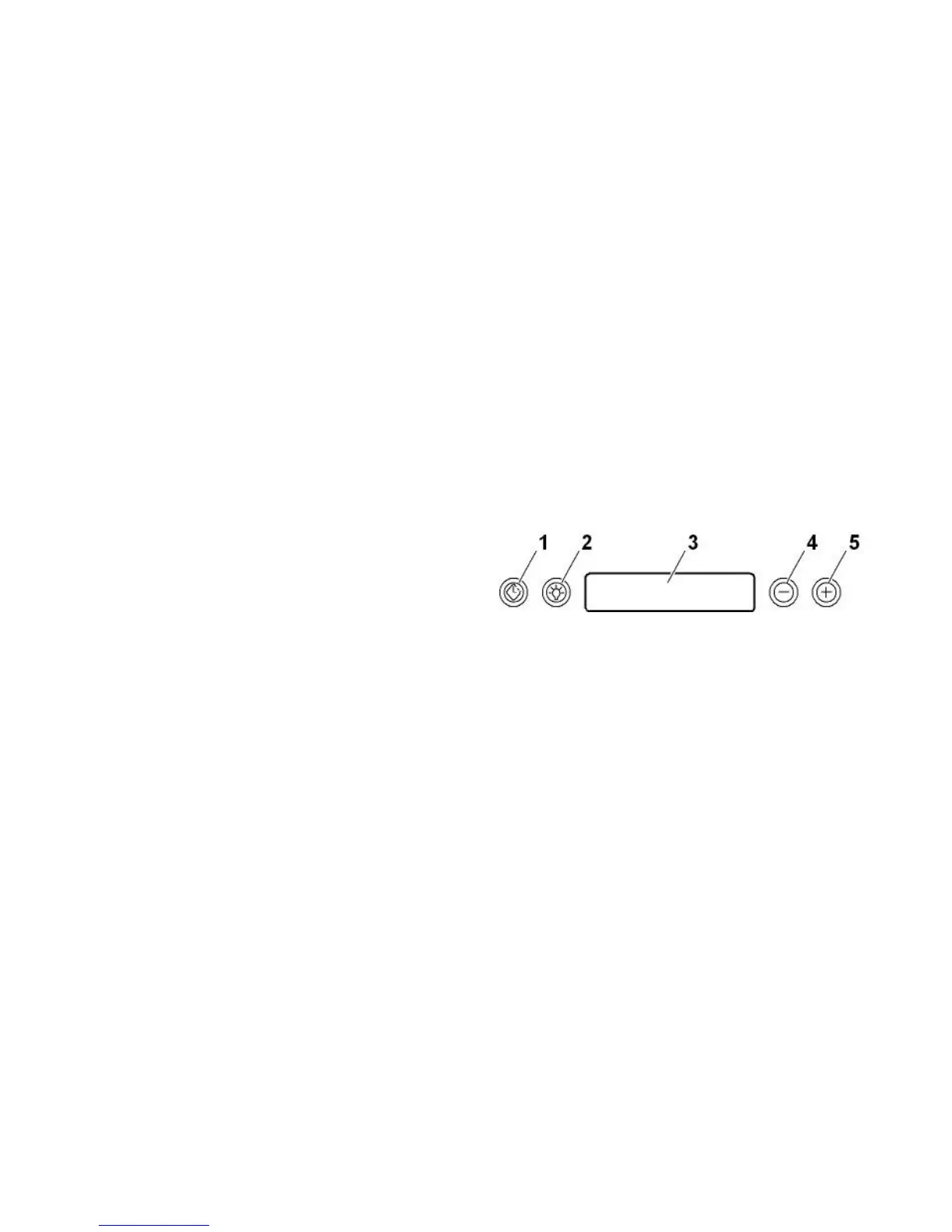

Консоль управления
1. Кнопка Таймер
Настройка таймера производится, увеличивая или
уменьшая на 1 минуту фабричную настройку 10 минут.
Пользователь может задать значение от 1 до 20 минут.
После нажатия кнопки «ТАЙМЕР» в течение 5 секунд
система переключается в режим настройки, и
пользователь может задать продолжительность обратного
отсчета таймера при помощи кнопок «-» и «+». Если в
течение 5 секунд после выбора функции Таймер не будет
выполнено никаких настроек или же по завершении
настройки начинается обратный отсчет времени.
Обратный отсчет времени таймера может быть
включен следующим образом:
- нажав один раз кнопку ТАЙМЕР (фабричная
настройка времени);
- нажав кнопку ТАЙМЕР в течение 5 секунд после
настройки нужной продолжительности обратного
отсчета.
После начала обратного отсчета таймера он может быть
отменен при помощи кнопки ТАЙМЕР.
2. Кнопка Освещения
Кнопка ВКЛ./ВЫКЛ. освещения.
3. Дисплей
Показывает режим вытяжки.
4. «-» Кнопка уменьшения скорости /ВЫКЛ. двигателя
Двигатель выключается посредством уменьшения
скорости при помощи кнопки «-» вплоть до
выключения двигателя.
