INSTALACIÓN
Conexión del horno a la
instalación eléctrica
¡Advertencia!
La conexión a la instalación puede ser efec-
tuada tan solo por un instalador cualicado
que cuente con las licencias adecuadas. Se
prohíbe modicar o introducir cambios en la
instalación eléctrica por cuenta propia.
El horno está congurado por el fabricante
para una alimentación con corriente alterna
monofásica (230V 1N~50Hz) y está dotado
de un cable de conexión 3 x 1,5 mm
2
.
¡Advertencia!
La instalación eléctrica que alimenta del horno
debe estar dotada de un interruptor de segu-
ridad que facilite el corte de la corriente eléc-
trica en casos de emergencia. La distancia
entre los contactos de trabajo del interruptor
de seguridad debe ser como mínimo de 3 mm.
Antes de realizar la conexión del horno a la
instalación eléctrica lea la información inclui-
da en la placa de datos y en el esquema de
conexión.
¡Advertencia! El instalador está obligado a
entregarle al usuario el “certicado de cone-
xión del horno a la instalación eléctrica” (el
cual se encuentra en la garantía).
Cualquier otra forma de conexión del horno
distinta a la mostrada en el esquema pue- de
provocar una avería.

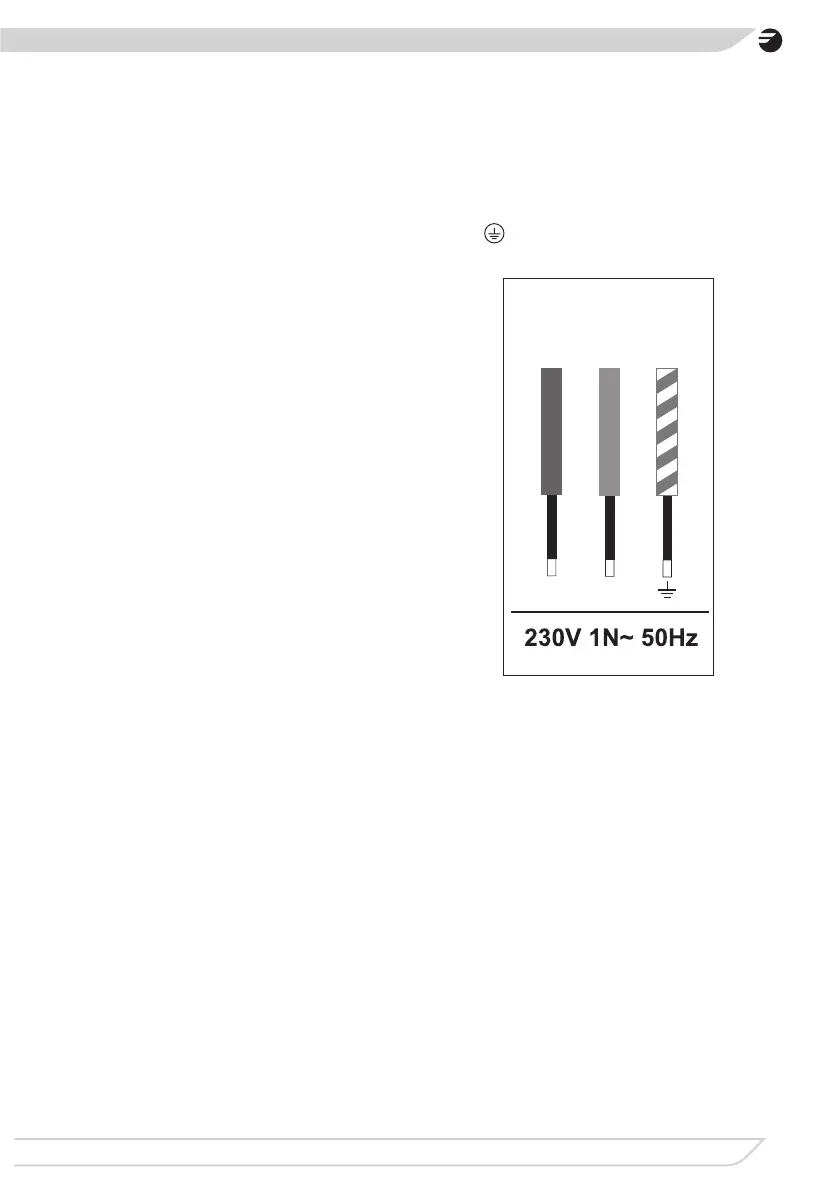

Esquema de conexiones posibles
¡Advertencia! Tensión de los elementos
calefactores 230V.
¡Advertencia! Cada una de las conexiones
el cable de tierra debe conectarse con un
borne PE.
Cable de fase L: BN - marrón
Cable neutro N: BU - azul
Cable de tierra PE: GNYE - verde/amarillo
El circuito de alimentación de la toma debe
estar protegido con un fusible de 16A.
Tipo recomendado para el cable de cone-
xión: H05VV-F, 3 x 1,5mm
2
.
GNYE
N
BU
BN
L
¡Nota! Cuando el cable de alimentación
inseparable sufra algún tipo de deterioro,
deberá ser reemplazado por el fabricante
o reparado por un especialista o persona
cualicada para evitar riesgos.
11
