6. Situar a tampa frontal da porta girando-a 180º, de modo que as articulações fiquem do lado oposto. Para isso,
voltar a usar os 6 parafusos “B” e os 2 parafusos “B1” com a chave Allen n.º 3. Ver fig. 3
7. Ligar de novo o sensor reed com o novo cabo e voltar a colocar a tampa do filtro. Colocar o teto que foi retirado
no passo 1. Finalizamos o processo. Ver fig. 4

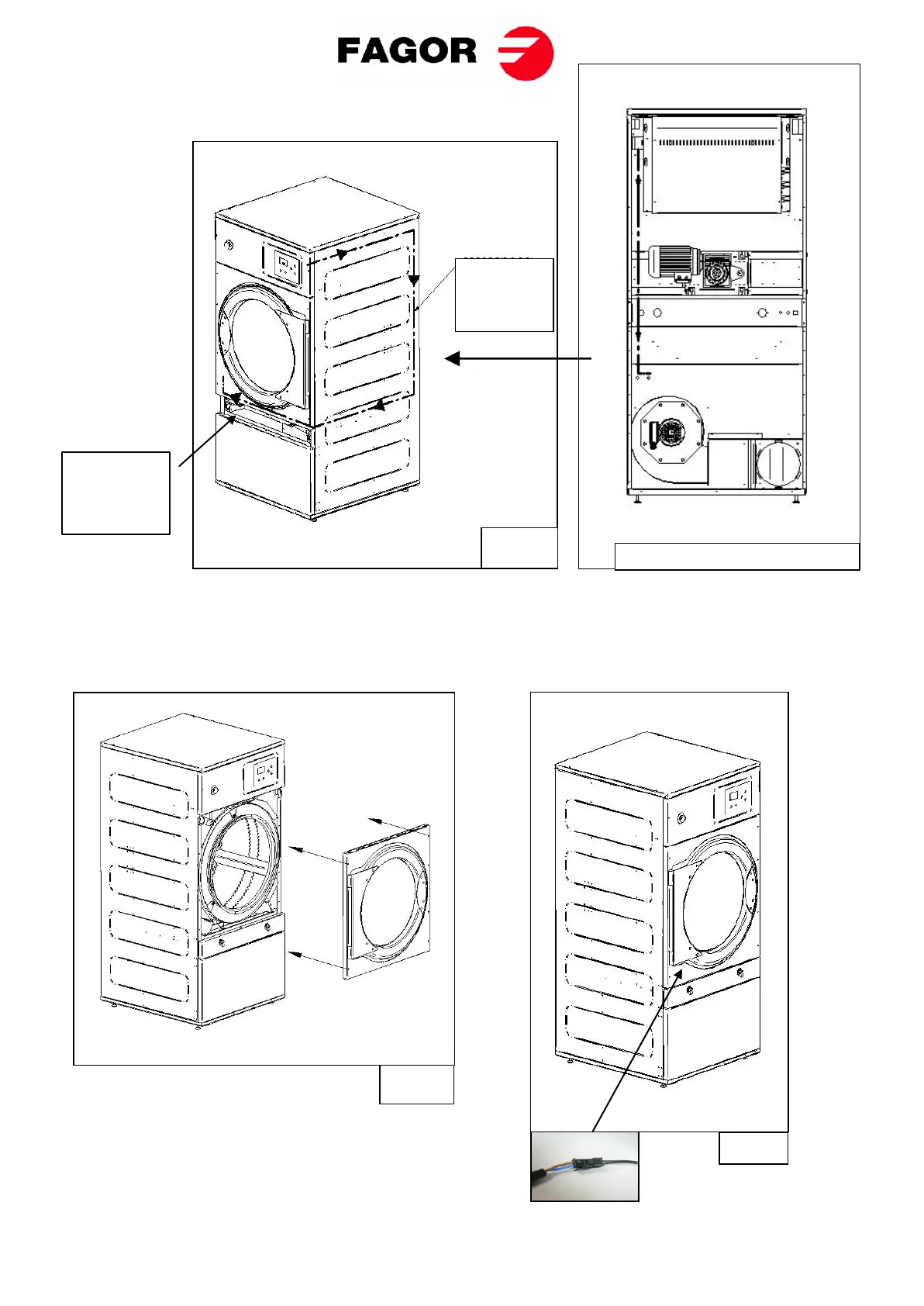

Vista posterior da máquina de secar.
Situação do
passa-muros
e das juntas
de inserção.
PERCURSO DO
NOVO CABO
PARA O
SENSOR REED
fig.4
