3.2. Процедура для смены направления дверцы “РЕВЕРСИВНАЯ
ДВЕРЦА”
ИСКЛЮЧИТЕЛЬНО по запросу клиента предоставляются необходимые элементы для установки.
Набор “Реверсивная дверца”(код 8V000093) состоит из:
1 дополнительного кабеля для реверсивной дверцы (код 05V06039)
1 гермоввода (код 1BC03131)
2 вставных фланцев (код 1DL14170)
Порядок установки:

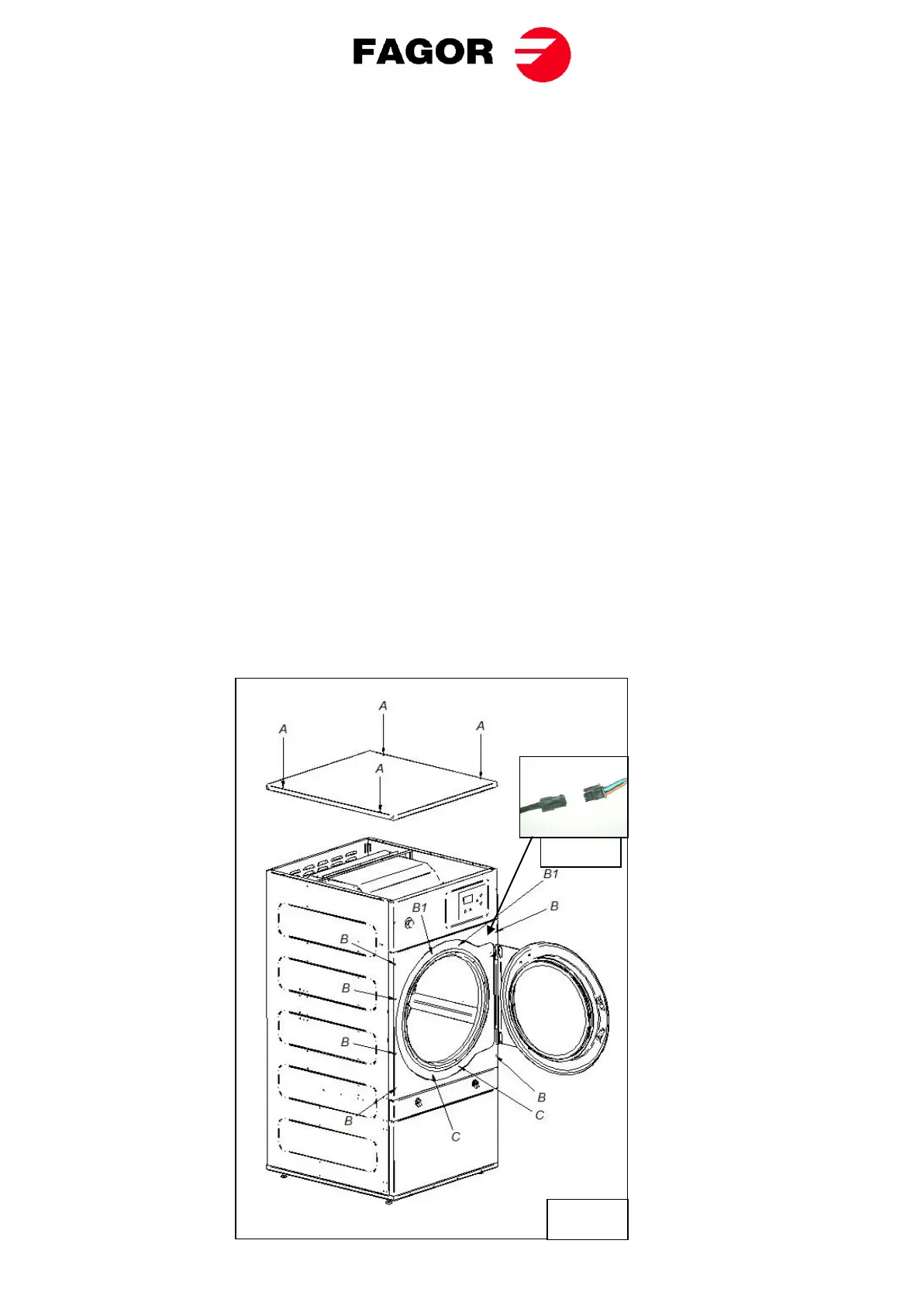

1. Снять верхнюю крышку путем ослабления 4 болтов "А" при помощи шестигранного шлица на 3 для
получения доступа к терминалу геркона дверцы, который располагается в правой верхней части крышки.
См. рис. 1.
2. Отсоединить терминал геркона дверцы. См. рис. F
3. Отсоединить переднюю крышку путем ослабления 6 болтов "В" и открыть дверцу для получения доступа к
болтам "В1". Выполнить данную операцию при помощи шестигранного шлица на 3. ВАЖНО: не пытаться
снять болты 2 “C”.
4. Как только передняя часть будет демонтирована, тогда необходимо снять болты "С", которые закреплены
сзади при помощи гайки, далее эти болты устанавливаются в то место, где ранее находились болты "В1".
Данные болты служат в качестве "пробок" 2-х отверстий, которые, в свою очередь, обеспечивают
реверсивность дверцы.
5. Вновь установить поставляемый кабель, следуя схеме, обозначенной на рис. 2 на следующей странице.
Во внутренней части, где находится фильтр, есть отверстие для прохождения кабеля, для этого
необходимо вытащить существующую там пробку и вместо нее вставить поставляемый гермоввод. Для
удобства прокладки кабеля вытащить пробку от фильтра и пропустить кабель.
