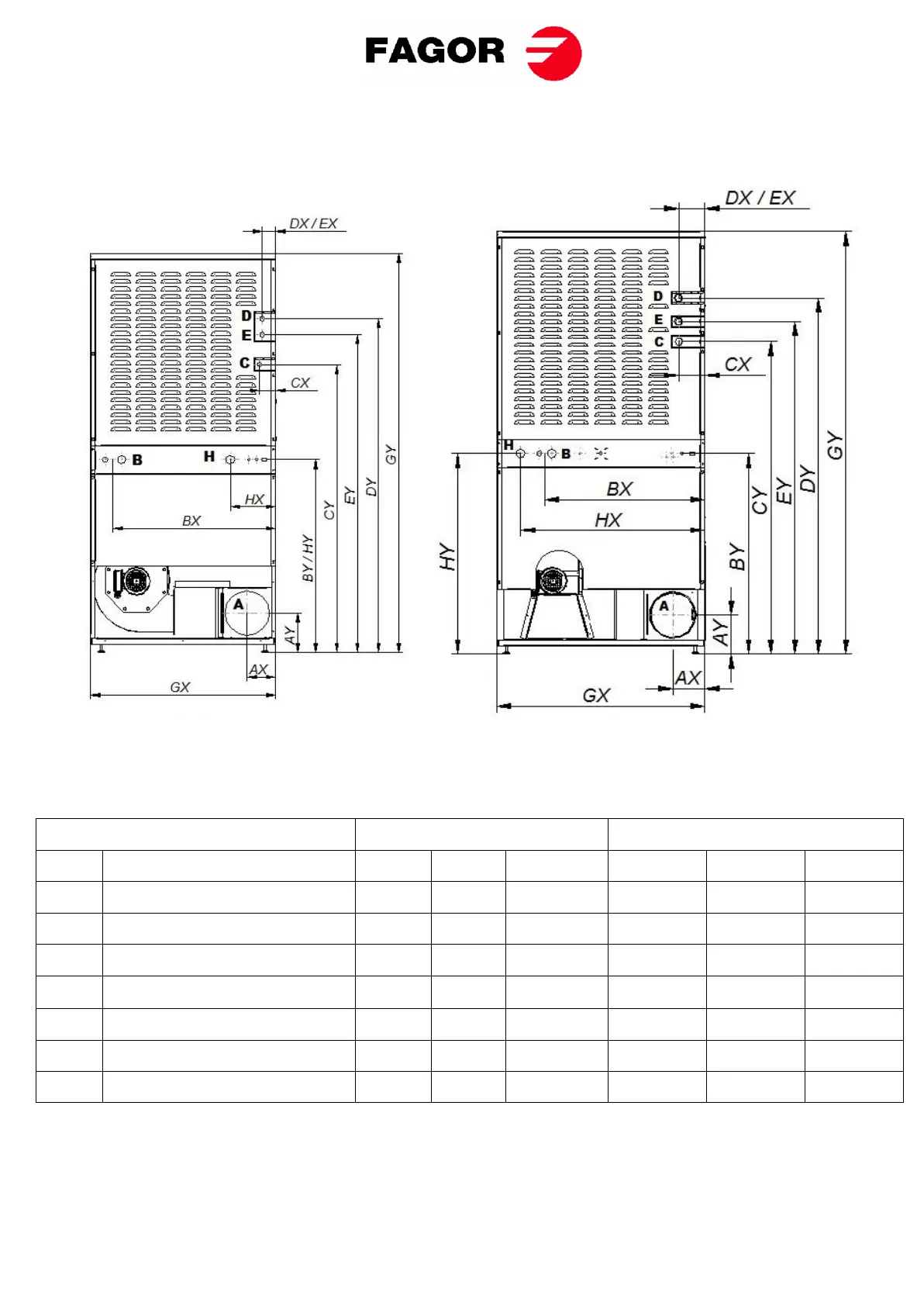

3.9. Вид сушки сзади и информация по установке:
SR/SC-11-16
SR/SC-23
Место
Описание
Размер Х
Размер Y
Подключение
Размер Х
Размер Y
Подключение
A
Отвод пара
121
168
Ø200mm
137
168
Ø200mm
B
Электрическое подсоединение
690
821
Ø20mm
685
862
Ø20mm
C
Входное отверстие для газа
68
1226
BSP ½”
112
1344
BSP ½ ”
D
Входное отверстие для пара
56
1422
BSP ½”
113
1532
BSP ¾ “
E
Выходное отверстие конденсата
56
1354
BSP ½”
113
1430
BSP ¾ “
G
Габаритные размеры
785
1700
-
890
1817
-
H
клапан анти-Земли
192
821
BSP ¾ “
787
862
BSP ¾ “
