146

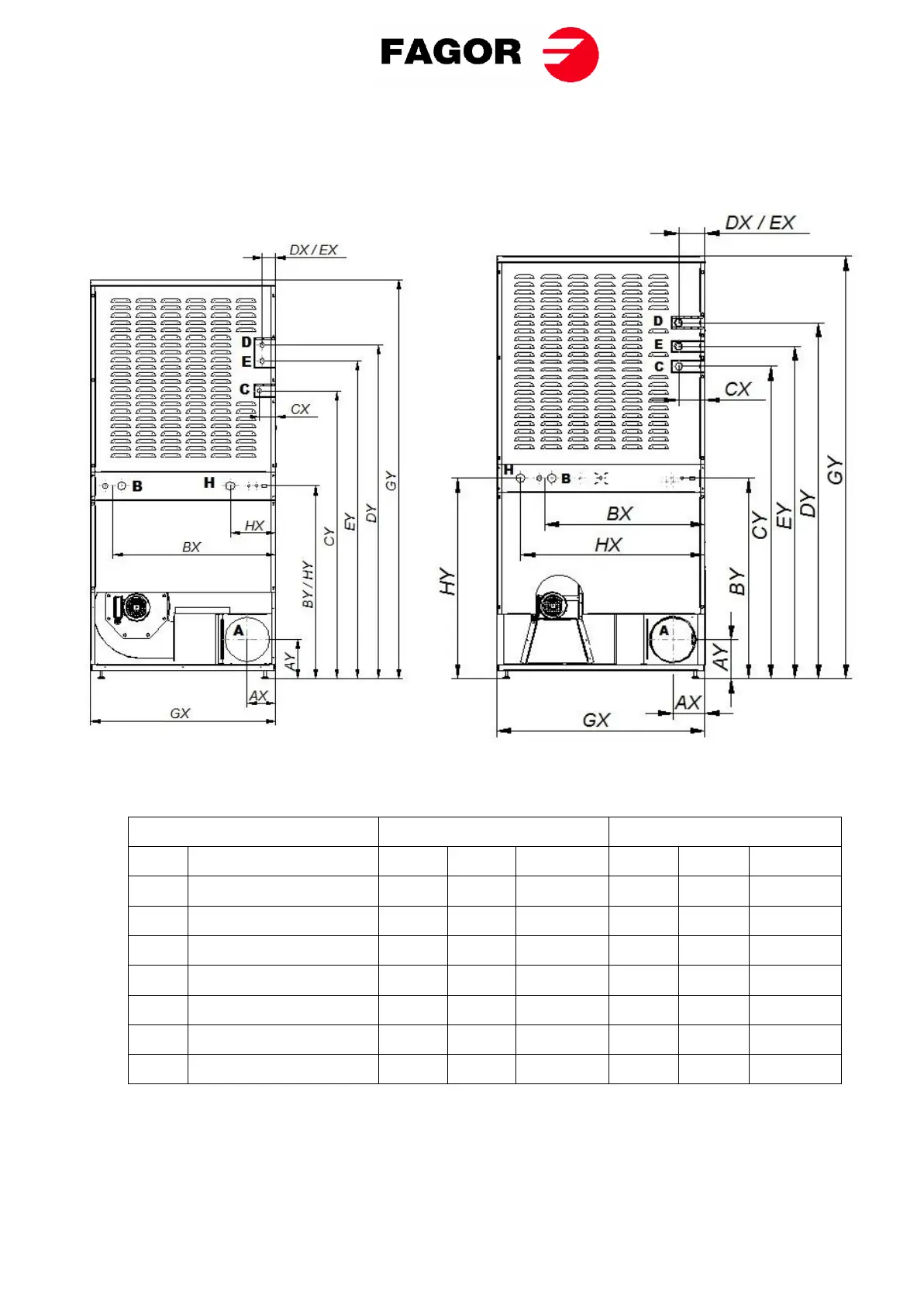

3.9. Vue arrière du sèche-linge et données d'installation :
SR/SC-11-16
SR/SC-23
Point
Description
Cote X
Cote Y
Connexion
Cote X
Cote Y
Connexion
A
Sortie de buées
121
168
Ø200mm
137
168
Ø200mm
B
Alimentation électrique
690
821
Ø20mm
685
862
Ø20mm
C
Entrée de gaz
68
1226
BSP ½”
112
1344
BSP ½ ”
D
Entrée de vapeur
56
1422
BSP ½”
113
1532
BSP ¾ “
E
Sortie de condensat
56
1354
BSP ½”
113
1430
BSP ¾ “
G
Cote générale
785
1700
-
890
1817
-
H
Vane anti-feu
192
821
BSP ¾ “
787
862
BSP ¾ “
