3.2. Procedura per invertire lo sportello “REVERSING DOOR”
Gli elementi necessari per il montaggio sono forniti SOLO su richiesta del cliente.
Il Kit “Reversing door” (codice 8V000093) è composto da:
1 cavo ausiliare per il reversing door (codice 05V06039)
1 passante (codice 1BC03131)
2 flange inseribili (codice 1DL14170)
Procedura di montaggio:

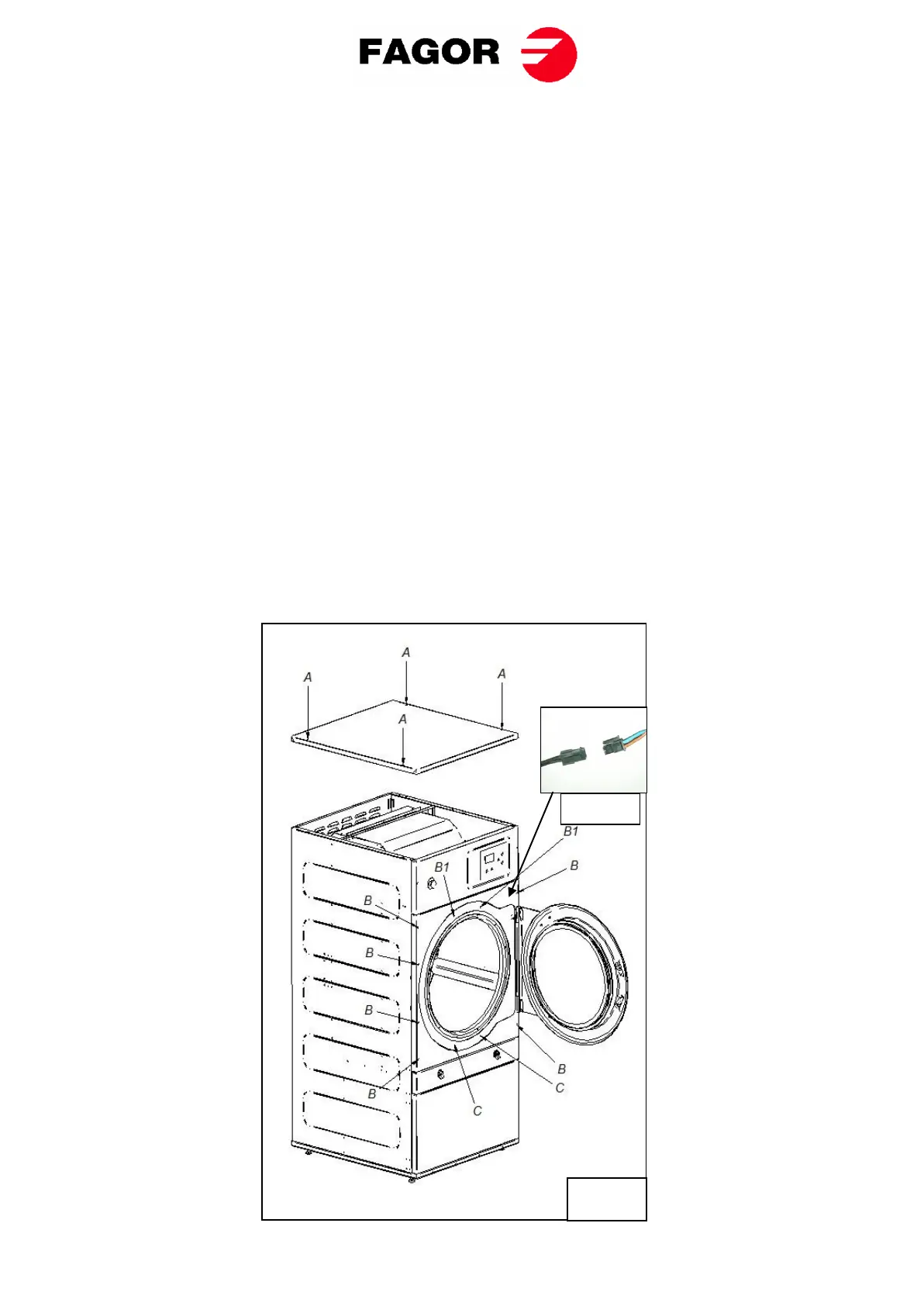

1. Smontare la copertura allentando le 4 viti "A" con una chiave a brugola nº 3 per accedere da sopra al
terminale del sensore reed dello sportello, che si trova in alto a destra di questo. Vedi fig. 1
2. Scollegare il terminale del sensore reed dello sportello. Vedi fig. F
3. Smontare il coperchio anteriore togliendo le 6 viti "B" e aprire lo sportello per accedere alle 2 viti “B1”.
Eseguire quest'operazione con una chiave a Brugola nº 3. IMPORTANTE: non cercare di togliere le due viti
“C”.
4. Dopo aver smontato il coperchio frontale, rimuovere le 2 viti "C" che sono state fissate con un dado sulla zona
posteriore e verranno montati nello stesso luogo in cui si trovavano le 2 viti "B1". Queste viti esercitano la
funzione di "tappo" dei 2 fori che permettono allo sportello di essere reversibile.
5. Collocare il nuovo cavo fornito, seguendo il percorso indicato nella fig. 2 della pagina seguente. All'interno
dell'abitacolo, che alloggia il filtro, esiste un foro previsto per il passaggio del cavo, è necessario rimuovere il
tappo esistente e inserire al suo posto i passanti forniti. Smontare il coperchio per permettere l'accesso e
passare il cavo comodamente.
