Fagor SR-11 - Page 255

254

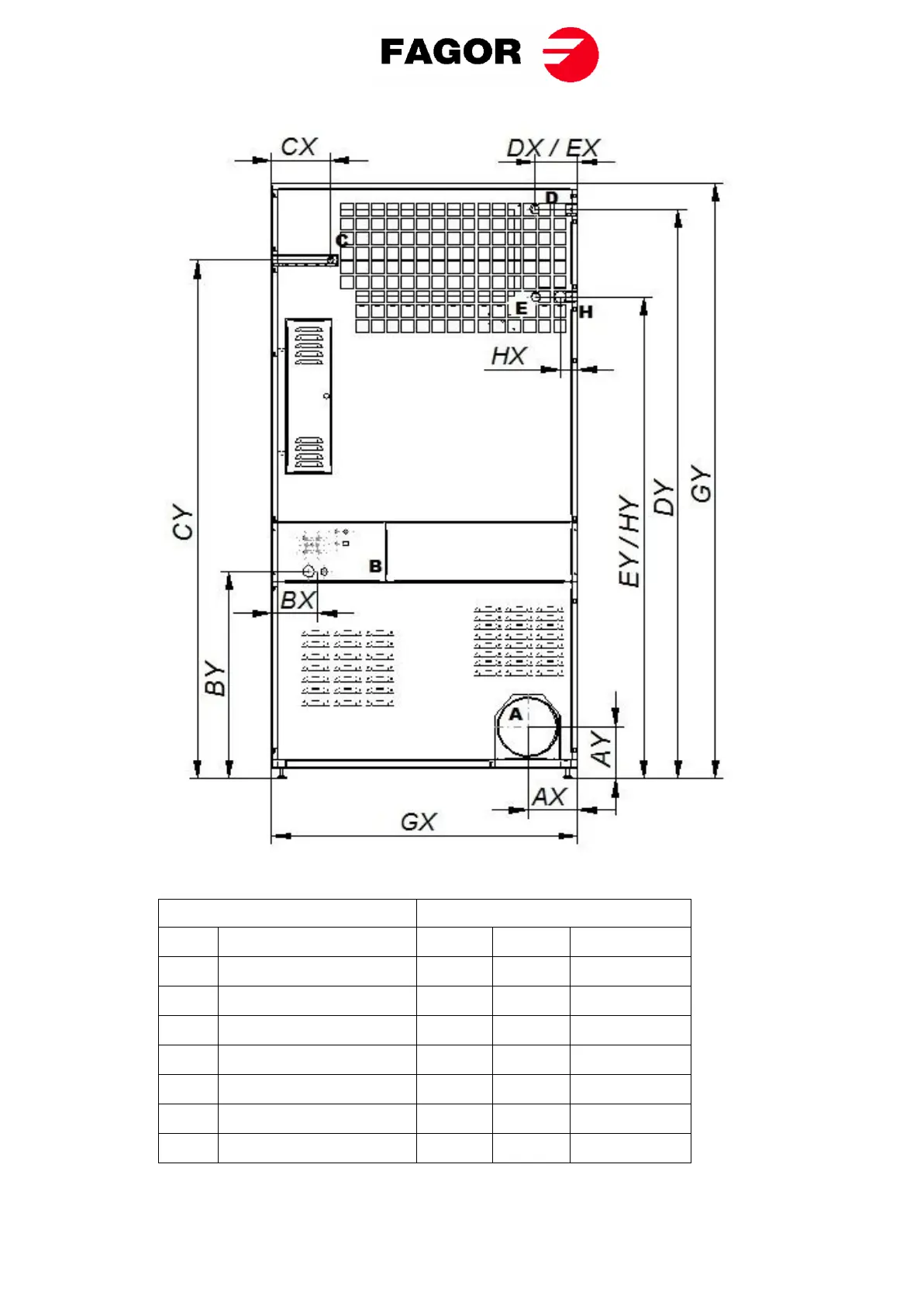

SR/SC-28-35
Punto
Descrizione
Quota X
Quota Y
Connessione
A
Uscita vapore
160
172
Ø200mm
B
Collegamento elettrico
148
685
Ø20mm
C
Entrata gas
188
1715
BSP ½”
D
Entrata vapore
134
1883
BSP 3/4”
E
Uscita condensati
134
1594
BSP 3/4”
G
Quota generica
985
1970
-
H
Valvola anti incendio
55
1594
BSP ¾ “
