3.3. Extração do ar
3.3.1. Entrada de ar fresco
Afim de conseguir um rendimento ótimo e encurtar ao máximo os ciclos de secagem, é
necessário assegurar que entra ar fresco proveniente do exterior da divisão.
É aconselhável que a entrada de ar fresco esteja situada por trás da máquina de secar.

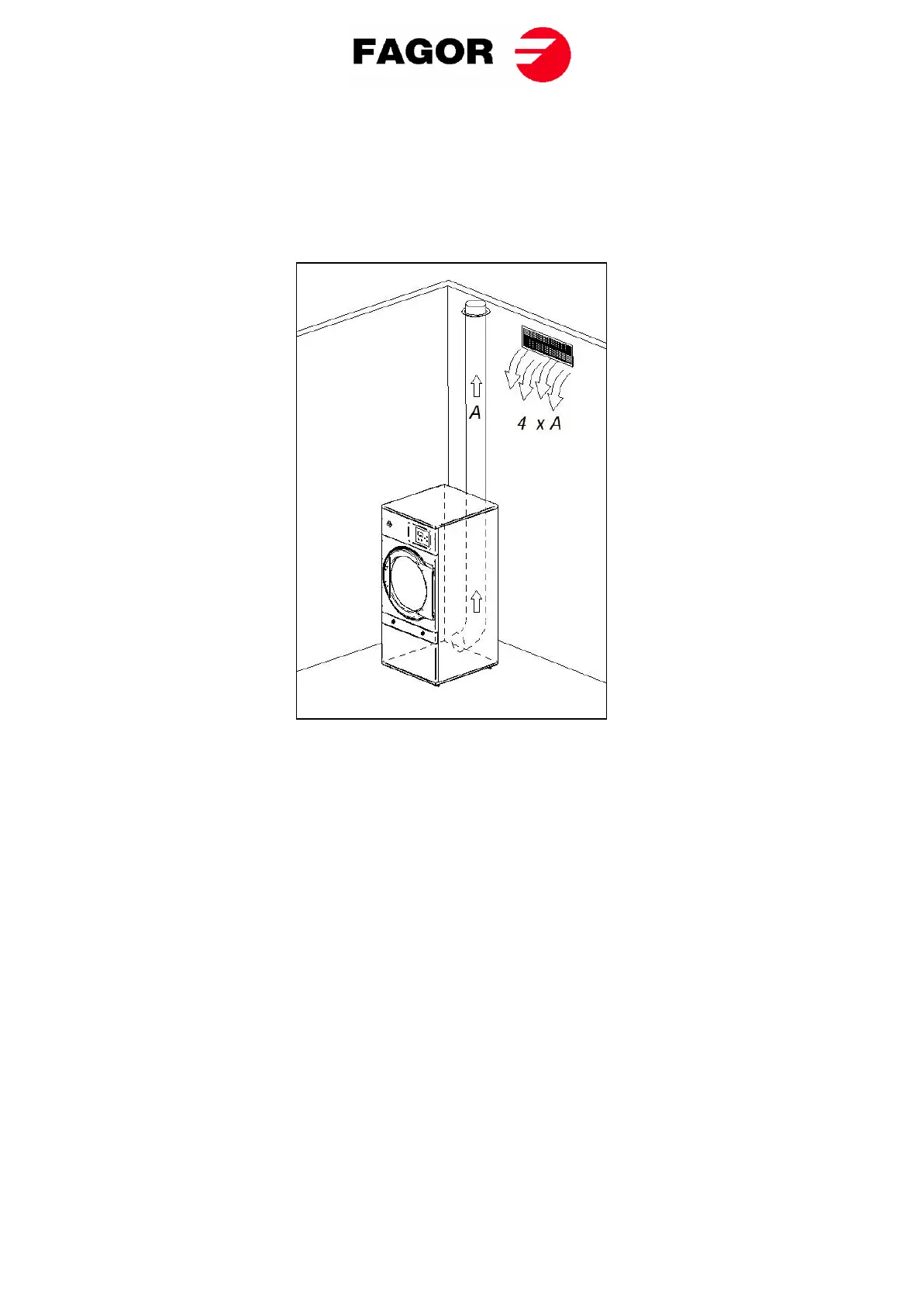

A secção de entrada de ar fresco deve ser, no mínimo, cerca de 4 vezes superior à secção do tubo de
saída de ar.
Nota: A secção de entrada de ar fresco equivale à secção pela qual o ar pode circular sem a
resistência devida às barras ou à grelha instalada na mesma entrada. É preciso ter em conta que,
muitas vezes, as barras ou a grelha podem constituir grande parte da secção de entrada.
3.3.2. Tubagem de saída
O ar húmido deve ser canalizado para o exterior através de uma tubagem cujo diâmetro líquido
corresponda ao diâmetro exterior do tubo de saída de vapor, situado na parte inferior traseira da
máquina. O ar da extração deve ser conduzido para o exterior do local de trabalho e nunca deve ser
ligado a outras chaminés já em uso na extração de fumos de outros combustíveis.
A localização destas condutas deve estar dentro dos limites estabelecidos na legislação térmica
ambiental. Deve ser utilizado um tubo de material resistente à temperatura (150ºC). Nunca deixar o
tubo muito perto de materiais inflamáveis ou suscetíveis de deformação por excesso de temperatura.
O tubo deve ser liso no interior. É importante que não existam elementos que perturbem o caminho do
ar ou que possam acumular pelos (parafusos, rebites,...). Devem estar implementados sistemas para a
inspeção e limpeza periódica das condutas.
É recomendável que a tubagem de saída tenha o mínimo comprimento possível. É aconselhável que
não ultrapasse os 4 metros e dois cotovelos a 90º e que tenha uma inclinação de 2% na direção para o
exterior nas secções horizontais, para evitar que a condensação volte a entrar na máquina.
