130
fig.3

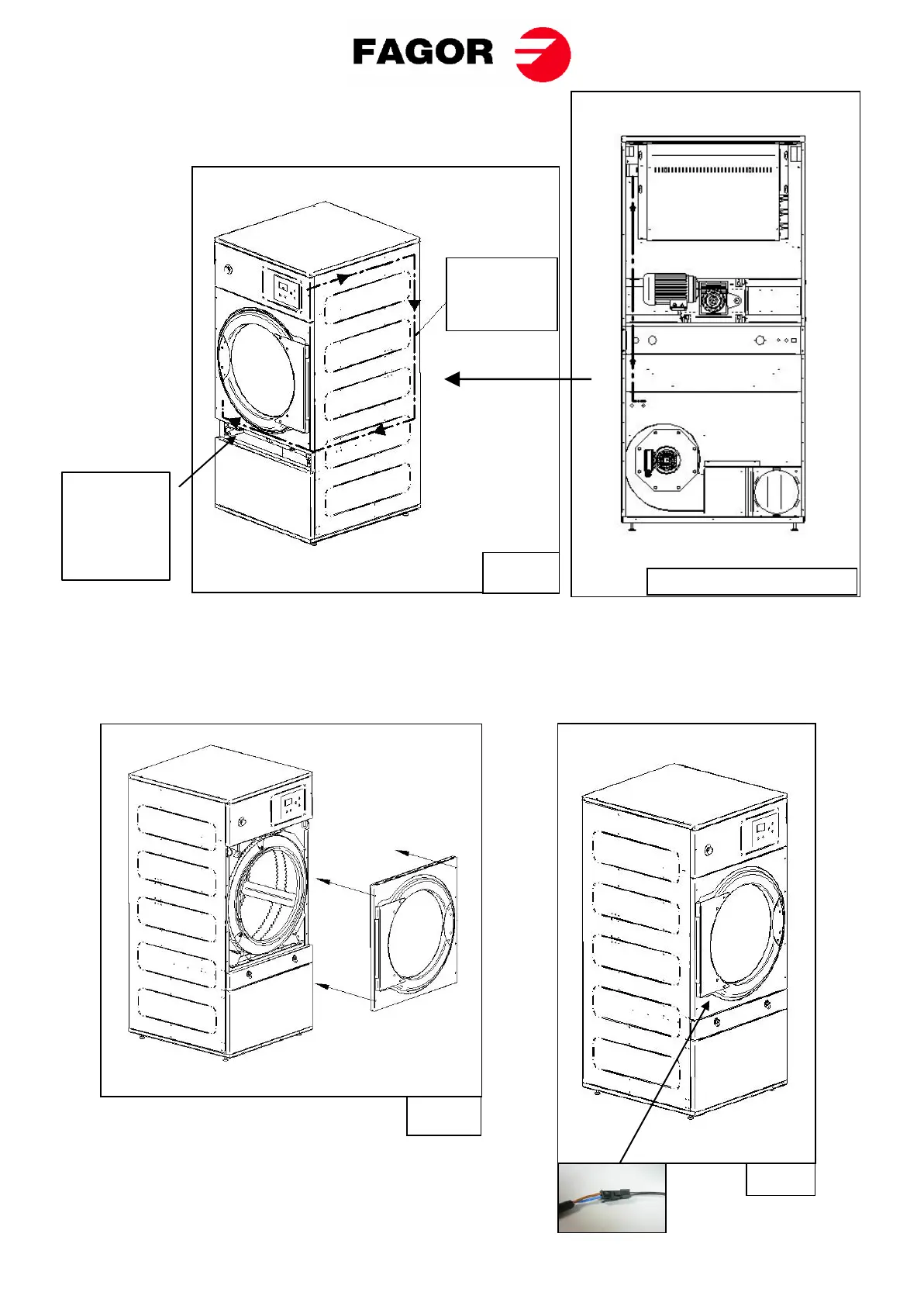

6. Placez la partie avant de la porte en la tournant 180º de façon à ce que les charnières se trouvent du côté
opposé. Pour ce faire, utilisez de nouveau les 6 vis « B » et les 2 vis « B1 » à l'aide de la clé Allen nº 3.
Reportez-vous à la fig. 3
7. Branchez de nouveau le capteur reed à l'aide du nouveau câble et replacez le couvercle du filtre. Remettez
le plafond retiré à l'étape nº1. Le processus est terminé. Reportez-vous à la fig. 4
Vue arrière du sèche-linge.
Position de la
traversée de
mur et des
brides
insérables.
PARCOURS DU
NOUVEAU CÂBLE
POUR LE
CAPTEUR REED
fig.2
fig.4
