132
Remarque : Pour les installations avec plus de 8 mètres linéaires de tuyauterie et / ou plus d'un coude,
veuillez consulter le service technique. Il peut être nécessaire d'augmenter le diamètre du tuyau ou
même de monter sur l'installation même un aspirateur auxiliaire.

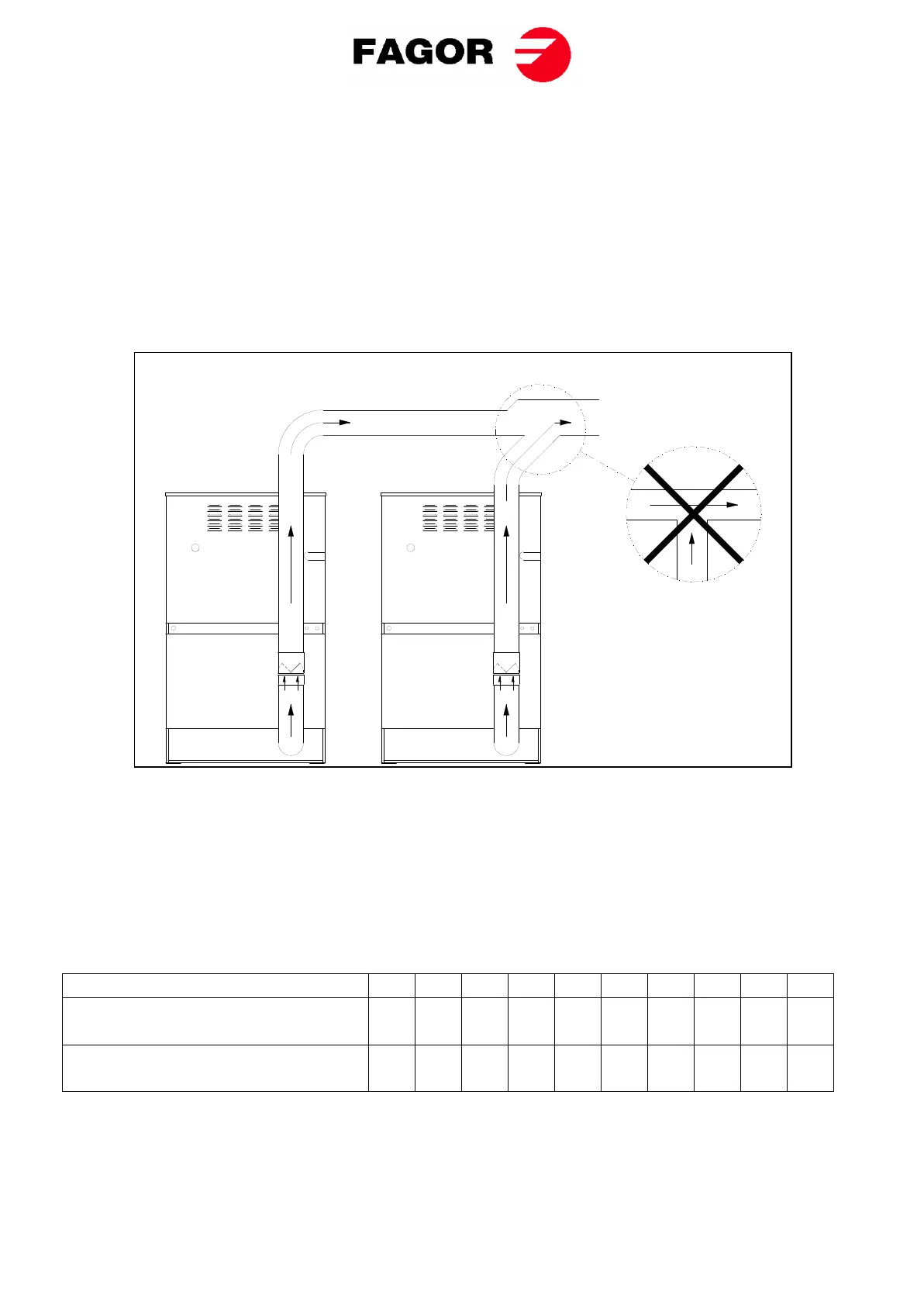

Il vaut mieux que chaque machine dispose de sa propre sortie de buées. Si ce n'est pas possible :
 Il est OBLIGATOIRE d'installer un système anti-retour pour chacune des machines avant
d'arriver au tuyau collecteur.
 Les raccords doivent toujours être en forme d’Y. Jamais en forme de T.
 Augmentez la section avant le raccord, de façon à ce que la section finale soit la somme des
deux précédentes.
IMPORTANT : La salle doit être munie d'entrée(s) d'air frais, afin de permettre l'entrée du volume d'air
à extraire (reportez-vous au paragraphe 3.3.1).
Vous trouverez ci-dessous un tableau sur lequel vous pouvez consulter le diamètre équivalent
nécessaire pour relier plusieurs sèche-linge à une sortie commune de buées, ainsi que la surface
minimale d'entrée d'air frais (reportez-vous au paragraphe 3.3.1):
Nombre de sèche-linge
1
2
3
4
5
6
7
8
9
10
Diamètre du tuyau de sortie (mm)
200
300
350
400
450
500
500
560
600
630
Surface minimale d'entrée d'air dans la
pièce (m²)
0,15
0,25
0,40
0,50
0,65
0,80
0,80
1,00
1,15
1,25
