190

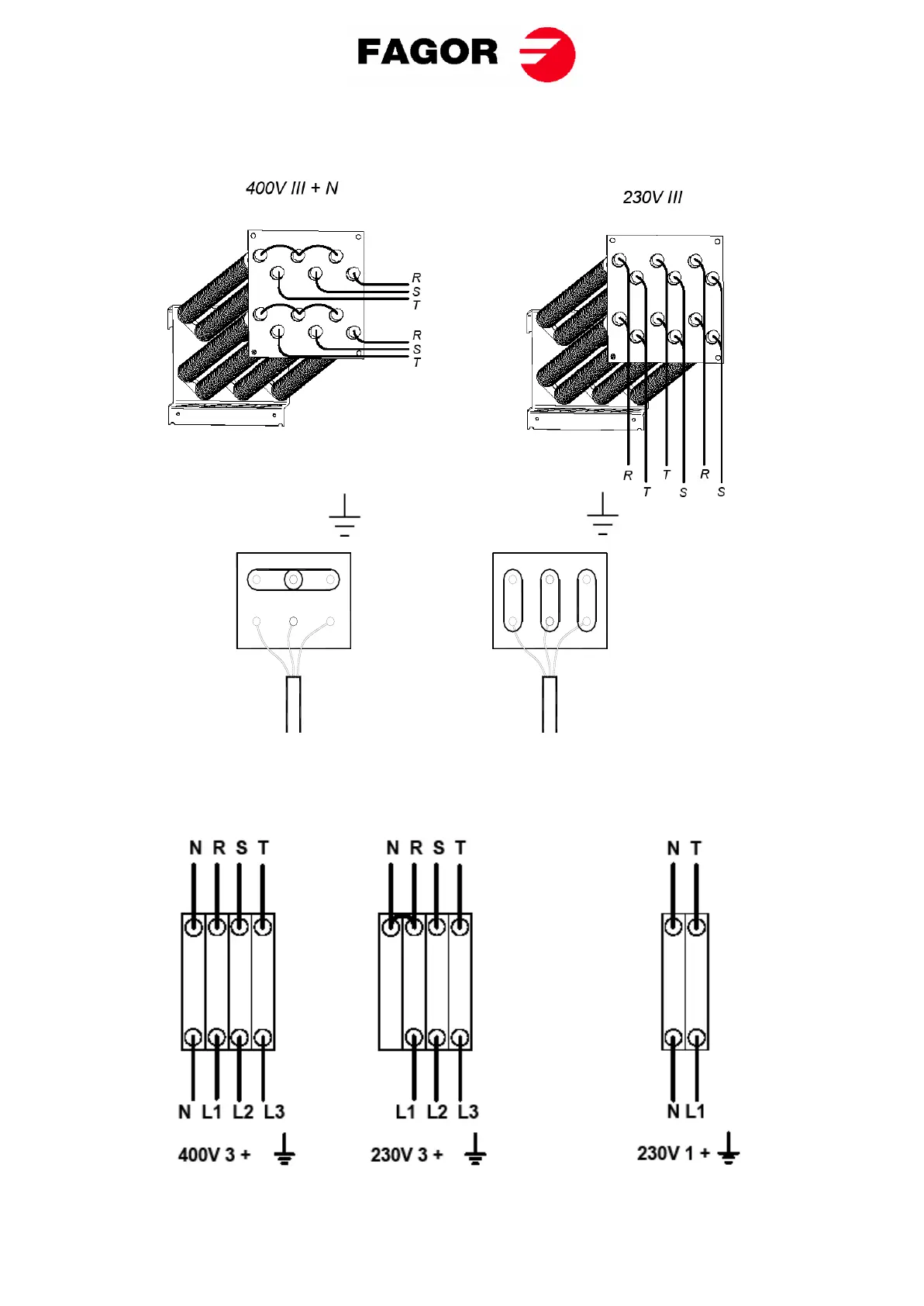

Die elektrische Batterie des Modells S-600 verfügt über 3 Module mit Heizwiderständen. Die
Abbildungen zeigen eine schematische Darstellung der Anschlüsse. Hierbei handelt es sich um keine
reale Ansicht derselben.
Klemmenkasten für den Ventilatormotor. FÜR ALLE MODELLE.
400V 3 + 230V 3 +
Eingangsklemmen, elektrische Zuleitung.
GERÄT
NETZ
U
WU V
V W
