306

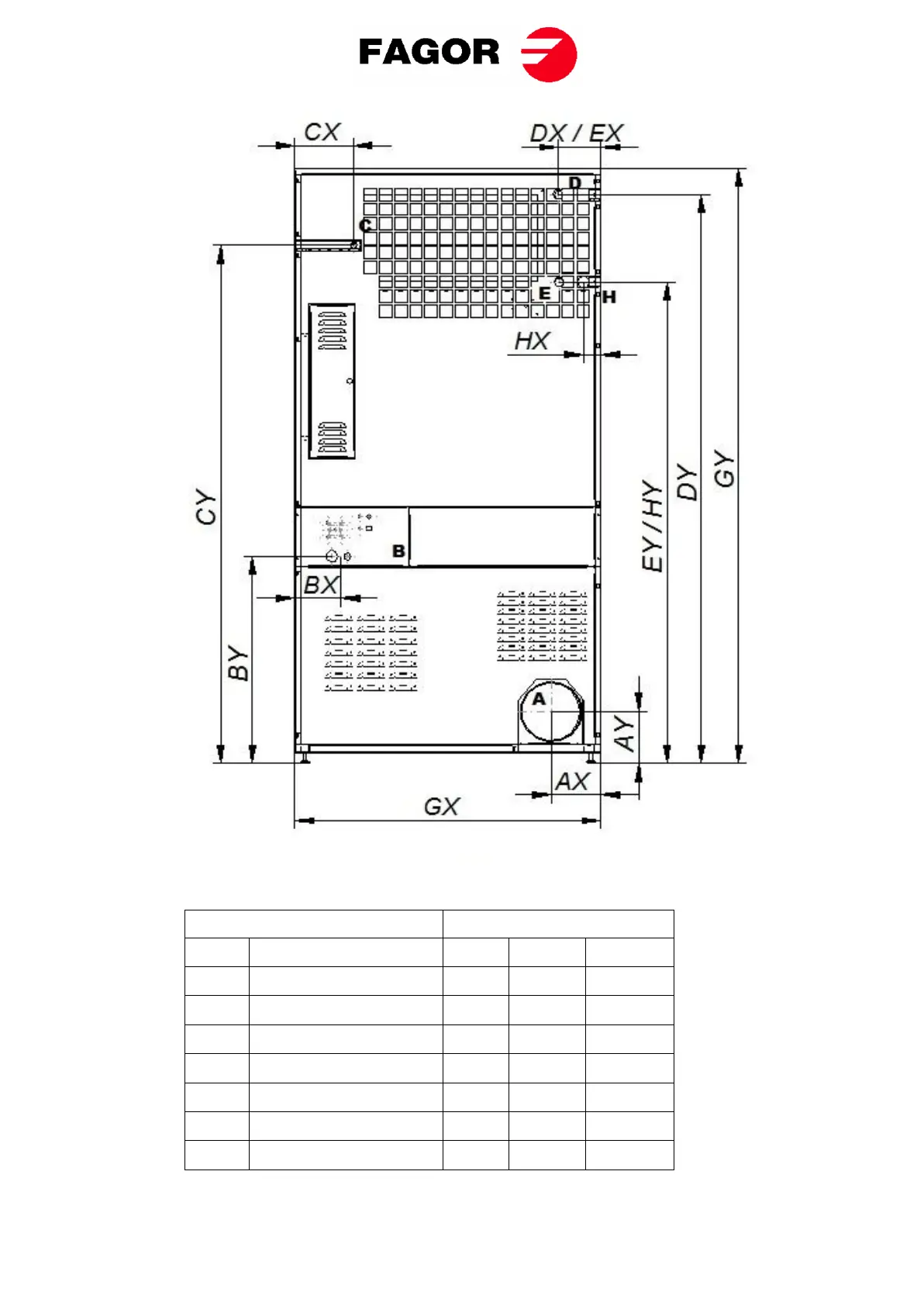

SR/SC-28-35
Ponto
Descrição
Cota X
Cota Y
Conexión
A
Saída de vapor
160
172
Ø200mm
B
Ligação elétrica
148
685
Ø20mm
C
Entrada de gás
188
1715
BSP ½”
D
Entrada de vapor
134
1883
BSP 3/4”
E
Saída de condensados
134
1594
BSP 3/4”
G
Cota geral
985
1970
-
H
Válvula anti-fogo
55
1594
BSP ¾ “
