348

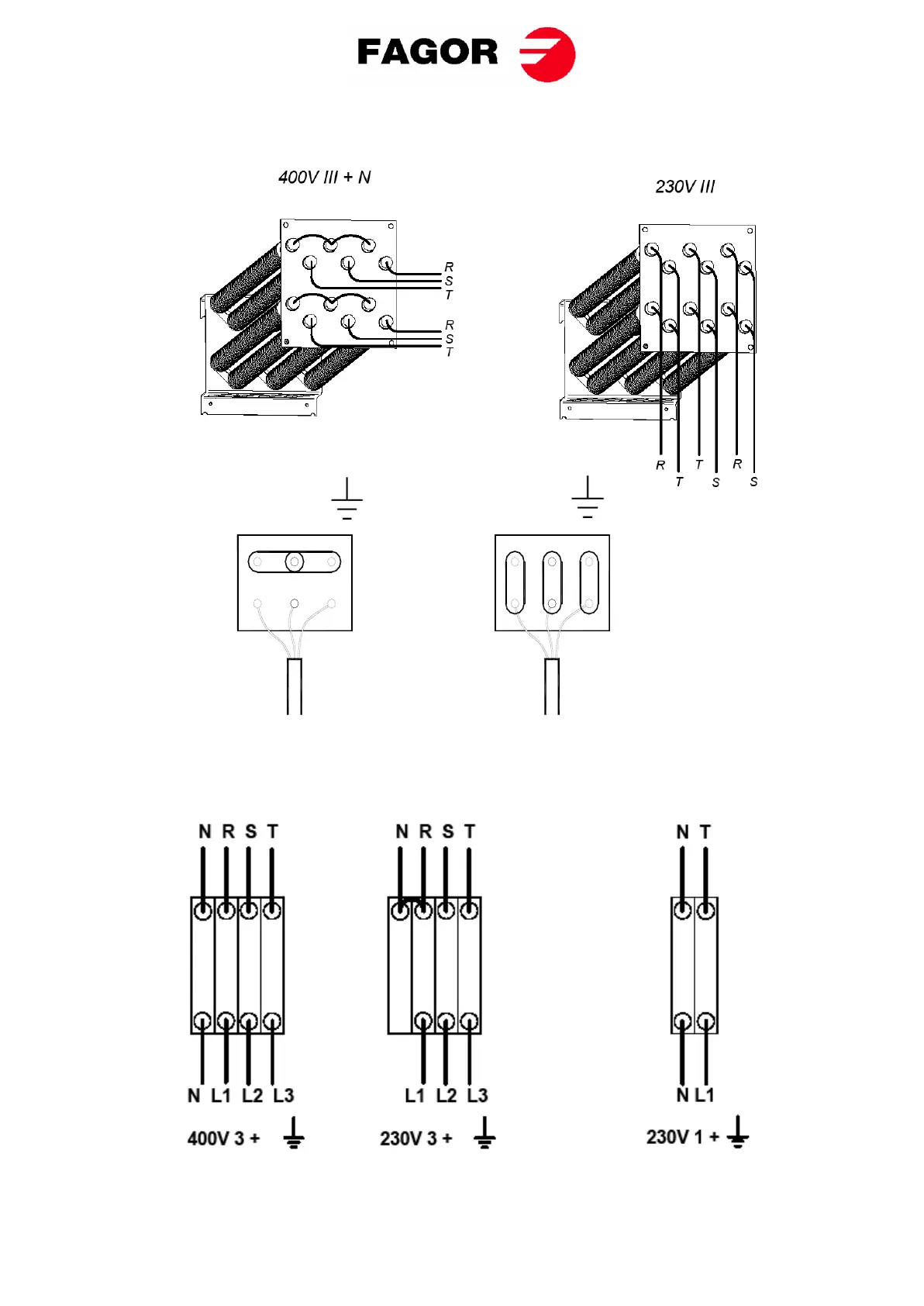

Электрическая батарея модели SR/SC-35 состоит из 3 модулей напряжения. Рисунки
представляют собой схематическое изображение соединений, а не их реальный вид.
Клемная коробка двигателя вентилятора. ДЛЯ ВСЕХ МОДЕЛЕЙ.
400В 3 + 230В 3 +
Входная клемма, соединительная электрическая.
МАШИНА
СЕТЬ
U
WU V
V W
