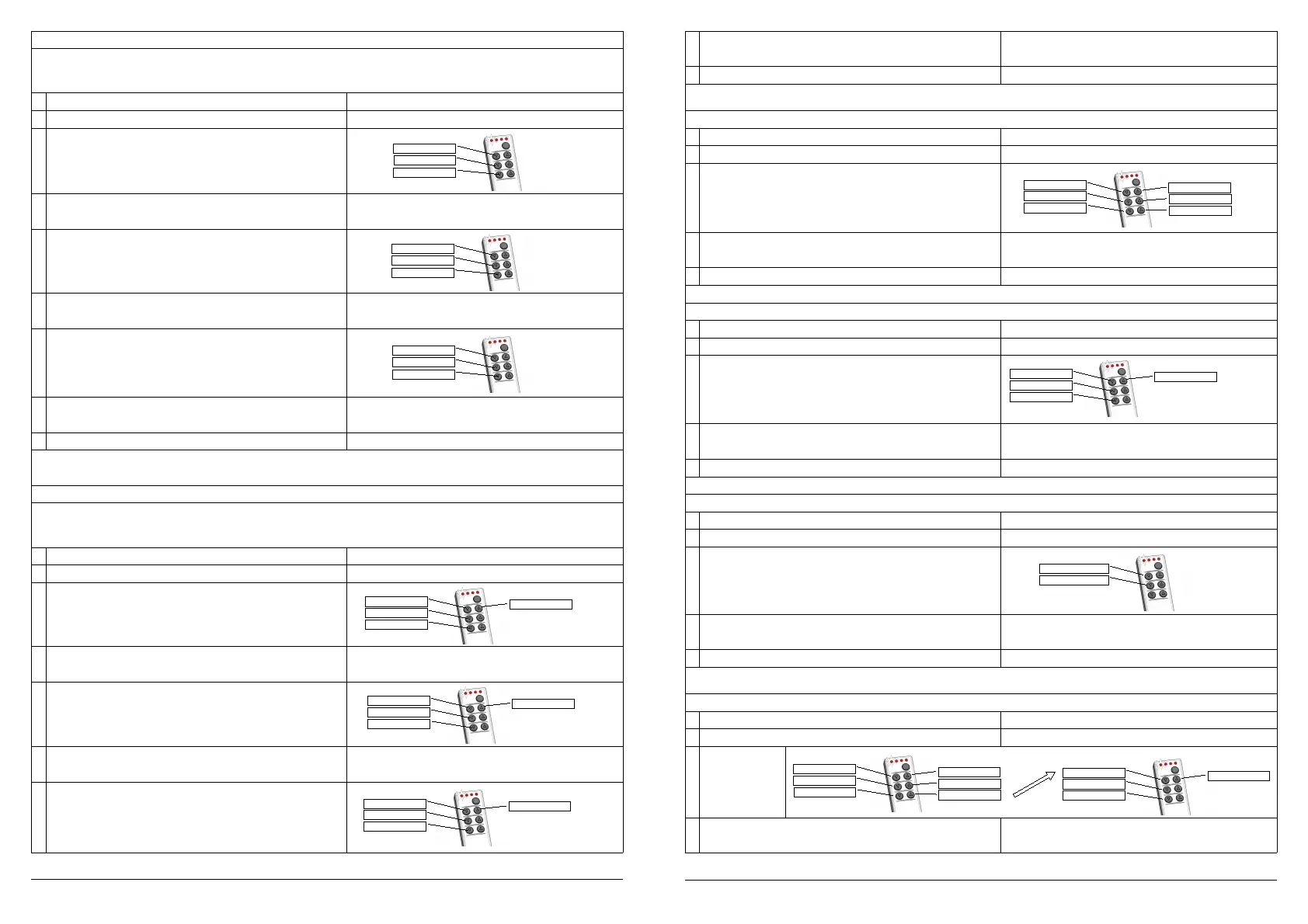

Poziom 2. Konfiguracja wyjść do pracy z akcesoriami
W zależności od rodzaju dołączonych do centralki akcesoriów wymagana jest odpowiednia konfiguracja wyjść centralki. Wyjście centralki może w zależności od ustawień
pracować w trybie AUTOMATYCZNYM ( po naciśnięciu przycisku motor napędzający akcesoria wykonuje pełny cykl zamykania lub otwierania do osiągnięcia pozycji
krańcowych) lub RĘCZNYM (motor działa do momentu zwolnienia przycisku). Aby zdefiniować powyższe funkcje należy wejść w menu poziom 2. Konfiguracja wyjść
centralki do pracy z akcesoriami
1 Naciśnij przycisk programowania centralki „P” (ok. 3 sek) ▼ 3s
2 Zwolnij przycisk po usłyszeniu drugiego sygnału dźwiękowego ♪ ♪ ▲
3 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz aby przypisać
rodzaj odbiornika który będzie podłączony do wyjścia no.1
4 Centralka sygnalizuje
- wysoki krótki sygnał – wyjście no.1 skonfigurowane
- niski długi sygnał – błąd w programowaniu (zacznij od początku)
♪...
♪..........
5 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz aby przypisać
rodzaj odbiornika który będzie podłączony do wyjścia no.2
6 Centralka sygnalizuje
- wysoki krótki sygnał – wyjście no.2 skonfigurowane
- niski długi sygnał – błąd w programowaniu (zacznij od początku)
♪...
♪..........
7 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz aby przypisać
rodzaj odbiornika który będzie podłączony do wyjścia no.3
8 Centralka sygnalizuje
- wysoki krótki sygnał – wyjście no.3 skonfigurowane
- niski długi sygnał – błąd w programowaniu (zacznij od początku)
♪...
♪..........
9 W razie potrzeby powtórz procedurę
UWAGA : Centrala dostarczana od producenta jest skonfigurowana w sposób najbardziej uniwersalny tj. wszystkie kanały są przystosowane do pracy z siłownikami co
umożliwia pracę wszystkich innych akcesoriów z oferty FAKRO (z napędem 24VDC). Jeżeli konieczna jest zmiana ustawień potrzebny będzie nadajnik podczerwieni
(pilot) lub klawiatura ZKC
Poziom 3. Konfiguracja wyjść do pracy z czujnikami
Dodatkowo w przypadku podłączenia czujnika deszczu lub wiatru (lub obu) należy zdefiniować, z którego z wyjść będzie zasilany element, który ma zostać aktywowany
(zamknięcie okna, zasłonięcie rolety) w wypadku wystąpienia opadów lub przekroczenia maksymalnej prędkości wiatru. Każdy kanał centralki może zostać dowolnie
skonfigurowany do współpracy z czujnikami. Istnieją cztery możliwości współpracy: 1) współpraca tylko z czujnikami deszczu; 2) współpraca tylko z czujnikami wiatru;
3) współpraca zarówno z czujnikami deszczu jak i wiatru; 4) niewrażliwość na sygnały z czujników.
1 Naciśnij przycisk programowania centralki „P” (ok. 3 sek) ▼ 3s
2 Zwolnij przycisk po usłyszeniu trzeciego sygnału dźwiękowego ♪ ♪ ♪ ▲
3 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz aby przypisać
rodzaj czujnika który będzie powodował aktywacje odbiornika podłączonego do
kanału no.1
4 Centralka sygnalizuje
- wysoki krótki sygnał – wyjście no.1 skonfigurowane
- niski długi sygnał – błąd w programowaniu (zacznij od początku)
♪...
♪..........
5 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz aby przypisać
rodzaj czujnika który będzie powodował aktywacje odbiornika podłączonego do
kanału no.2
6 Centralka sygnalizuje
- wysoki krótki sygnał – wyjście no.2 skonfigurowane
- niski długi sygnał – błąd w programowaniu (zacznij od początku)
♪...
♪..........
7 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz aby przypisać
rodzaj czujnika który będzie powodował aktywacje odbiornika podłączonego do
kanału no.3
2/4 ©2007, FAKRO
8 Centralka sygnalizuje
- wysoki krótki sygnał – wyjście no.3 skonfigurowane
- niski długi sygnał – błąd w programowaniu (zacznij od początku)
♪...
♪..........
9 W razie potrzeby powtórz procedurę
UWAGA : Centrala dostarczana od producenta jest skonfigurowana w sposób najbardziej uniwersalny tj. wszystkie kanały są przystosowane do pracy zarówno z
czujnikiem deszczu jak i wiatru. Jeżeli konieczna jest zmiana ustawień potrzebny będzie nadajnik podczerwieni (pilot)lub klawiatura ZKC
Poziom 4. Programowanie siły wiatru aktywującej zamykanie okien
1 Naciśnij przycisk programowania centralki „P” (ok. 3 sek) ▼ 3s
2 Zwolnij przycisk po usłyszeniu czwartego sygnału dźwiękowego ♪ ♪ ♪ ♪ ▲
3 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz
4 Centralka sygnalizuje
- wysoki krótki sygnał – poziom wiatru zapamiętany
- niski długi sygnał – błąd w programowaniu
♪...
♪..........
5 W razie potrzeby powtórz procedurę
UWAGA : W centralkach dostarczonych od producenta poziom siły wiatru aktywującej zamykanie okien ustawiony jest na 40km/h
Poziom 5. Programowanie numeru centrali
1 Naciśnij przycisk programowania centralki „P” (ok. 3 sek) ▼ 3s
2 Zwolnij przycisk po usłyszeniu piątego sygnału dźwiękowego ♪ ♪ ♪ ♪ ♪ ▲
3 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz
4 Centralka sygnalizuje
- wysoki krótki sygnał – numer centralki zdefiniowany
- niski długi sygnał – błąd w programowaniu
♪...
♪..........
5 W razie potrzeby powtórz procedurę
UWAGA : W centralkach dostarczonych od producenta każda centrala ma zdefiniowany nr 1.
Poziom 6. Definiowanie funkcji sygnalizacji dźwiękowej
1 Naciśnij przycisk programowania centralki „P” (ok. 3 sek) ▼ 3s
2 Zwolnij przycisk po usłyszeniu szóstego sygnału dźwiękowego ♪ ♪ ♪ ♪ ♪ ♪ ▲
3 Kierując nadajnik w stronę odbiornika naciśnij odpowiedni klawisz
4 Centralka sygnalizuje
- wysoki krótki sygnał – ustawienia sygnalizacji zdefiniowane
- niski długi sygnał – błąd w programowaniu
♪...
♪..........
5 W razie potrzeby powtórz procedurę
UWAGA : W centralkach dostarczonych od producenta sygnalizacja dźwiękowa jest nieaktywna. Nawet wyłączona sygnalizacja wciąż jest aktywna podczas procedury
programowania do komunikacji!!!
Poziom 7. Definiowanie numeru ID centralki (do pracy w sieci)
1 Naciśnij przycisk programowania centralki „P” (ok. 3 sek) ▼ 3s
2 Zwolnij przycisk po usłyszeniu siódmego sygnału dźwiękowego ♪ ♪ ♪ ♪ ♪ ♪ ♪ ▲
3 Kierując nadajnik w
stronę odbiornika
naciśnij odpowiedni
klawisz.
4 Centralka sygnalizuje
- wysoki krótki sygnał – numer ID zdefiniowany
- niski długi sygnał – błąd w programowaniu
♪...
♪..........
3/4 ©2007, FAKRO
Siłownik
Roleta/Markiza
Żaluzja
Brak czujników
Czujnik deszczu
Czujnik wiatru
Oba czujniki
10 km/h
16 km/h
22 km/h
28 km/h
34 km/h
40 km/h
Nr 1
Nr 2
Nr 3
Nr 4
Sygnalizacja Wł.
Sygnalizacja Wył.
ID. 0 (Mas ter)
ID 1
ID 2
ID 3
ID 4
Kolejne numery
ID 5
ID 6
ID 7
ID 8
Brak czujników
Czujnik deszczu
Czujnik wiatru
Oba czujniki
Brak czujników
Czujnik deszczu
Czujnik wiatru
Oba czujniki
Siłownik
Roleta/Markiza
Żaluzja
Siłownik
Roleta/Markiza
Żaluzja
