INSTRUCTIONS D’INSTALLATION
DISPOSITIF DE COMMANDE TACTILE POUR SYSTÈMES DE VENTILATION
*COMPATIBLE AVEC LES APPAREILS DES SÉRIES SHR/VHR (VRC), SER (VRE) ET FLEX
AVERTISSEMENT
LE NON-RESPECT DES INSTRUCTIONS SUIVANTES PEUT ENTRAÎNER UN FONCTIONNEMENT ANORMAL DE L’APPAREIL :
• N’INSTALLEZ JAMAIS PLUS QU’UN SEUL DISPOSITIF DE COMMANDE CENTRAL PAR APPAREIL.
• ÉLOIGNEZ LES FILS D’ALIMENTATION BASSE TENSION DU DISPOSITIF DE COMMANDE À AU MOINS 305 MM (1 PIED) DES MOTEURS, DES
BALLASTS DE LAMPES ET DES CIRCUITS GRADATEUR DE LUMIÈRE. N’INSTALLEZ PAS LES FILS DU DISPOSITIF DE COMMANDE LE LONG DES
CÂBLES HAUTE-TENSION DE LA MAISON.
• VÉRIFIEZ QUE LES FILS SONT BIEN BRANCHÉS À L’APPAREIL ET AU DISPOSITIF DE COMMANDE MURAL.
PRATIQUES EXEMPLAIRES
POUR ASSURER UN FONCTIONNEMENT OPTIMAL DU DISPOSITIF DE COMMANDE DE VENTILATION, LES PRATIQUES EXEMPLAIRES
SUIVANTES SONT RECOMMANDÉS LORS DE L’INSTALLATION :
• PAR MESURE DE SÉCURITÉ, DÉBRANCHEZ L’ALIMENTATION DE L’APPAREIL DE VENTILATION AVANT D’INSTALLER LE DISPOSITIF DE
COMMANDE MURAL. VÉRIFIEZ QUE L’ALIMENTATION EST RECONNECTÉE UNE FOIS LE DISPOSITIF DE COMMANDE INSTALLÉ. LE FAIT DE NE
PAS DÉBRANCHER L’ALIMENTATION POURRAIT ENDOMMAGER LE DISPOSITIF DE COMMANDE MURAL.
• L’EMPLACEMENT DU DISPOSITIF DE COMMANDE DE LA VENTILATION PEUT AVOIR UNE INCIDENCE SUR SON FONCTIONNEMENT OPTIMAL.
PAR CONSÉQUENT, IL EST RECOMMANDÉ QUE LE DISPOSITIF DE COMMANDE SOIT INSTALLÉ À UN EMPLACEMENT CENTRAL, À L’ABRI DES
RAYONS DIRECTS DU SOLEIL ET DE TOUTE AUTRE SOURCE DE CHALEUR DIRECTE OU DU FROID, COMME PAR EXEMPLE, N’INSTALLEZ PAS
SUR UN MUR EXTÉRIEUR OU PRÈS D’UNE FENÊTRE.
• N’INSTALLEZ PAS LE DISPOSITIF DE COMMANDE DE LA VENTILATION SUR UN MUR MUNI D’UNE CAVITÉ OUVERTE À D’AUTRES ZONES. PAR
EXEMPLE : RETOUR DU SYSTÈME À AIR PULSÉ DANS UNE CAVITÉ MURALE. SI TEL EST LE CAS, SCELLEZ L’OUVERTURE CENTRALE DE LA
PLAQUE DE MONTAGE À L’AIDE DE RUBAN ADHÉSIF.

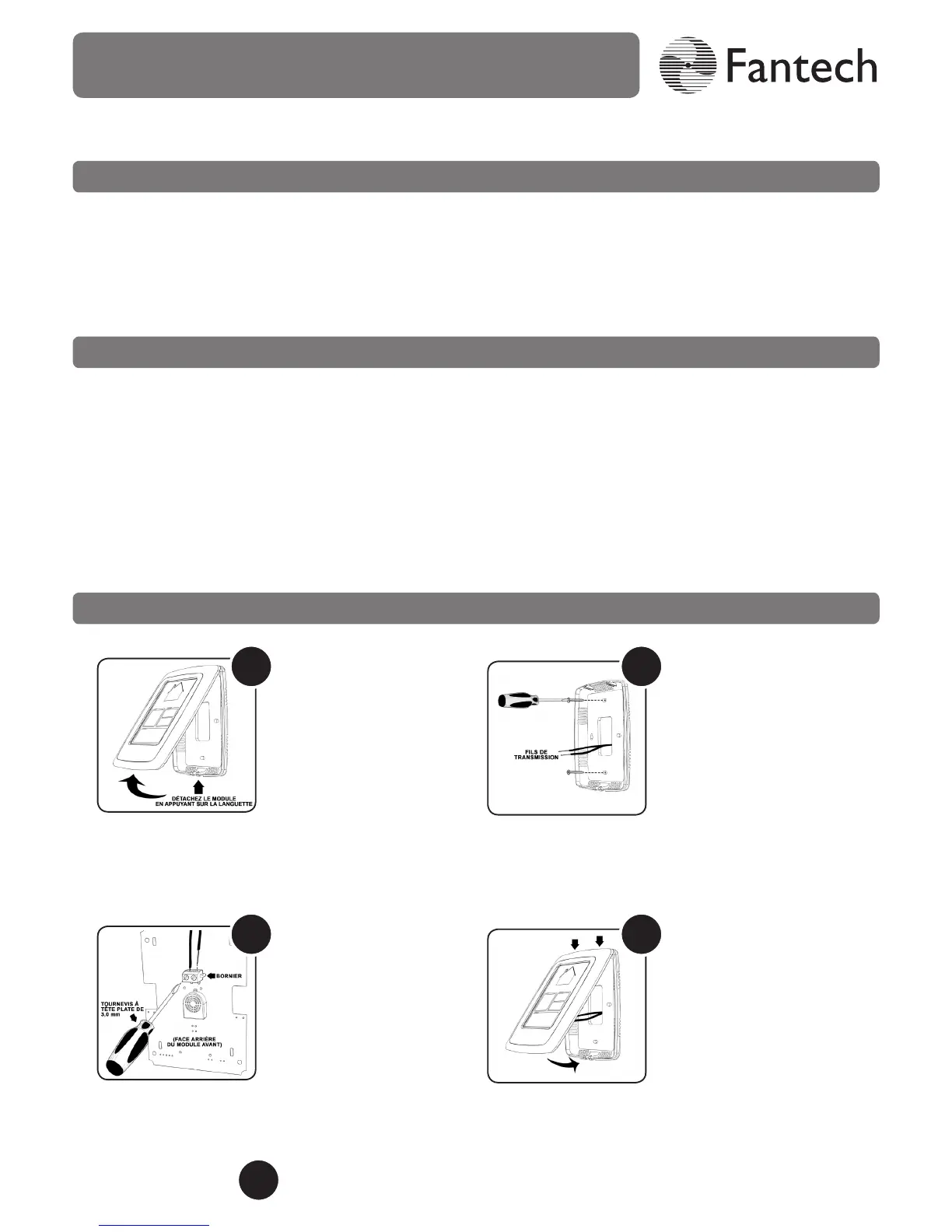

ÉTAPES D’INSTALLATION
DÉTACHEZ LE MODULE AVANT
DE LA PLAQUE DE MONTAGE EN
APPUYANT SUR LA LANGUETTE
(SITUÉE AU BAS DU BOÎTIER).
NOTE: ASSUREZ-VOUS DE NE
PAS EXERCER UNE PRESSION
TROP IMPORTANTE SUR LA
LANGUETTE.
1
GUIDEZ LES DEUX (2) FILS DE
COMMANDE DANS L’OUVERTURE
CENTRALE DE LA PLAQUE DE
MONTAGE ET MONTEZ CETTE
DERNIÈRE SOIT SUR LE BOÎTIER
D’UN APPAREIL ÉLECTRIQUE
STANDARD OU DIRECTEMENT
SUR LE MUR À L’AIDE DE VIS.
AU BESOIN, UTILISEZ DES
DISPOSITIFS D’ANCRAGE AU MUR
(NON FOURNIS).
NOTE: VÉRIFIEZ QUE LES VIS
SONT CORRECTEMENT SERRÉES,
MAIS PAS TROP. CELA POURRAIT
ENDOMMAGER LA PLAQUE
ARRIÈRE.
2
INSÉREZ LES FILS DE
TRANSMISSION (2) DANS LE
BORNIER, SITUÉ SUR LA FACE
ARRIÈRE DU MODULE AVANT.
SÉCURISEZ-LES EN PLACE EN
SERRANT LES VIS DU BORNIER
À L’AIDE D’UN PETIT TOURNEVIS
À TÊTE PLATE DE 3,0 MM (NON
FOURNI).
NOTE: LES TERMINAUX N’ONT
PAS DE POLARITÉ.
3
FIXEZ LE MODULE AVANT
SUR LA PLAQUE ARRIÈRE, EN
INSÉRANT TOUT D’ABORD LA
PARTIE SUPÉRIEURE DU MODULE
AVANT DANS LES ATTACHES
SUPÉRIEURES, PUIS EN PIVOTANT
LE MODULE EN APPUYANT
SUR LE BAS, JUSQU’À CE QUE
VOUS ENTENDIEZ UN « CLIC ».
VÉRIFIEZ QUE LE SYSTÈME DE
VENTILATION FONCTIONNE.
NOTE: VEILLEZ À NE PAS PINCER
OU COINCER LES FILS DE
TRANSMISSION LORSQUE VOUS
FIXEZ LE MODULE AVANT À LA
PLAQUE ARRIÈRE.
4
5
LAISSEZ LES INSTRUCTIONS D’UTILISATION AU PROPRIÉTAIRE DE LA MAISON.
ITEM #: 400608
REV DATE: 090111
