Assemblage

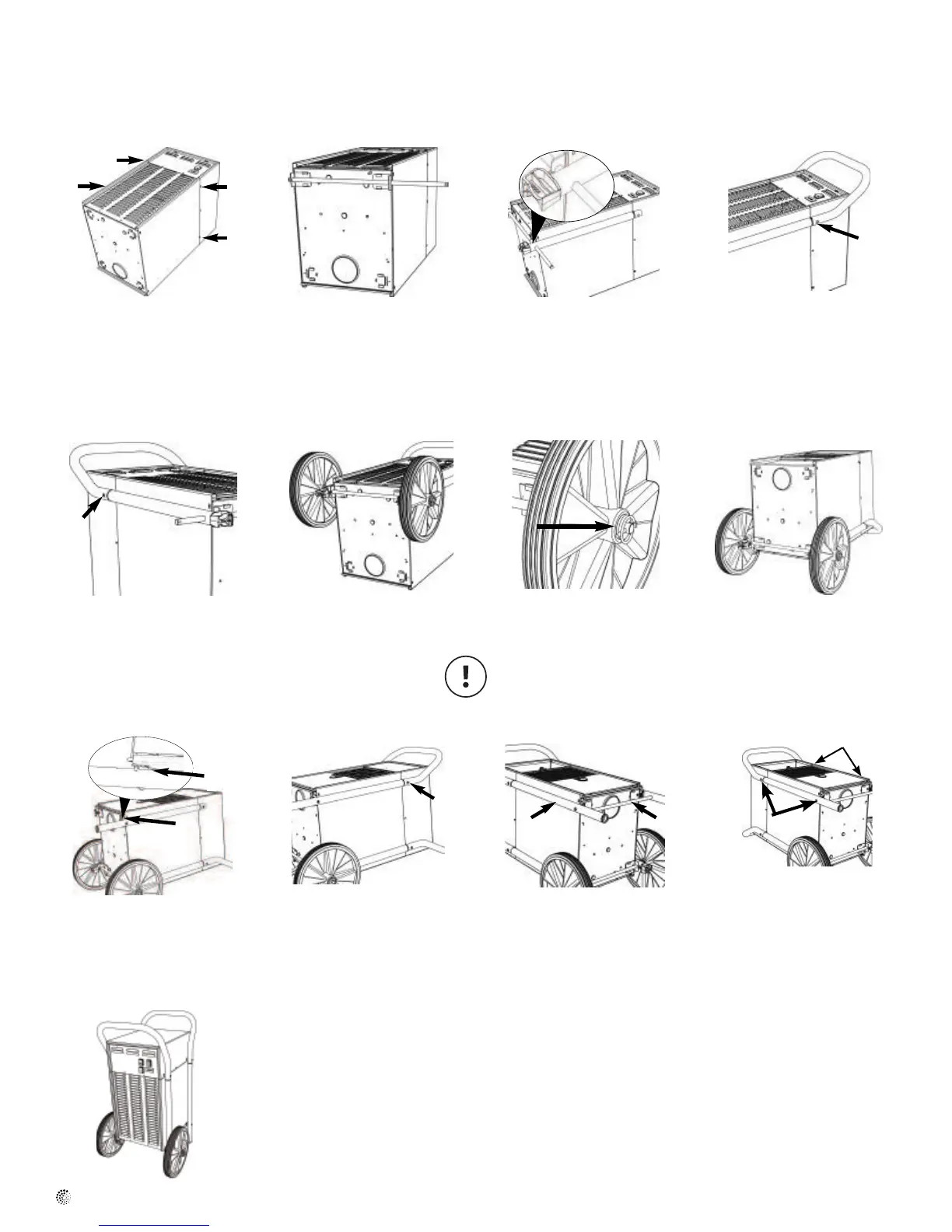

Assemblage des roues et des poignées
1 Placez l'appareil sur le dos.
Enlevez les quatre vis d'expédi-
tion et jetez-les
4 Installez la poignée courbée sur
le tube court. Installez une vis
de poignée et serrez-la.
3 Installez un tube court sur l'axe
des roue
2 Glissez l'axe des roues dans les
supports des roues. Déportez
l'axe d'un côté
7
5 Installez un tube court. Installez
une vis de poignée et serrez-la
7 Installez une rondelle et une tige
des roues à chaque extrémité
de l'axe des roues.
6 Installez les deux roues sur l'axe
des roues.
Risque de blessure. Ne placez pas
vos doigts dans l'anneau. L'anneau
est équipé d'un ressort et se
ferme avec force.
!
8 Placez l'appareil avec le ltre à
air vers le haut
Assemblage de la porte inférieur,
et la deuxième poignée
9 Installez le long tube. Prenez note:
la bague en plastique fait face
au caisson. Insérez une vis de
poignée.
Ne serrez pas la vis
10 Insérez le tube courbé dans le
tube long. Pivotez le tube long
an de l'aligner avec le trou de
caisson et insérez une vis de
poignée.
Ne serrez pas la vis
11 Insérez l'axe de la poignée.
Insérez le deuxième tube long.
12 Insérez deux vis de poignée.
Serrez toutes les vis de
poignée.
13 Mettez l'appareil debout
Attendez 30 minutes avant de mettre en marche
an de drainer l'huile du compresseur.
