10
Install washer and lynch pin to each
wheel axle end.
Install two wheels on wheel axle.
Install one short tube. Install one handle
screw and tighten.
Install bent handle on short tube. Install
one handle screw and tighten.
Install one short tube on wheel axle.
Slide wheel axle into wheels brackets.
Offset to one side.
4
1
2
3
4
5
6

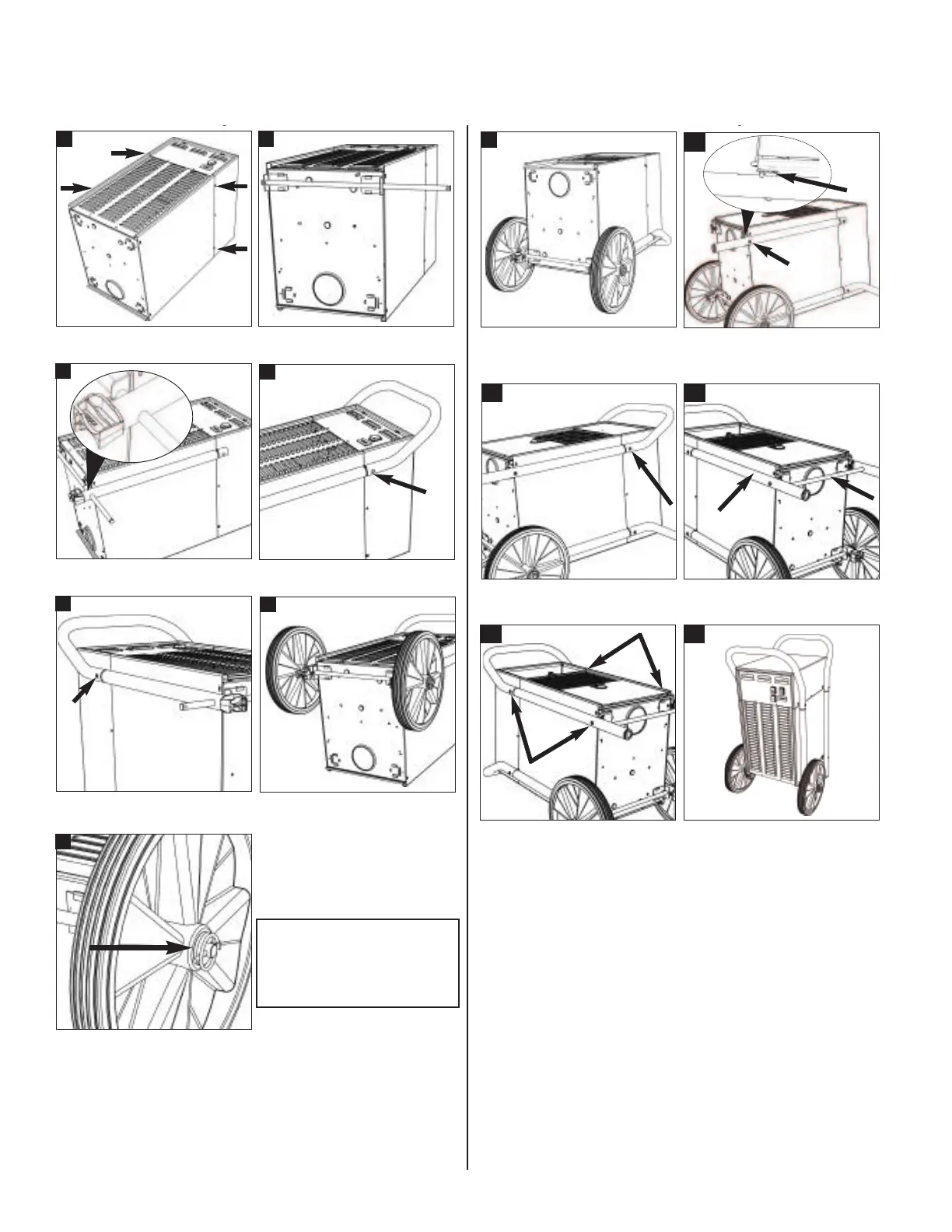

Wheel / Handle Assembly
Lower Door, Second Handle Assembly
7
8
9
10
11
12
13
Position unit on back. Remove 4 shipping
screws and discard.
Position unit with air filter up.
Install one long tube, plastic bushing
faces inward. Insert one handle screw.
Do not tighten.
Insert bent tube into long tube. Rotate
long tube to align with cabinet hole and
insert one handle screw. Do not tighten.
Insert hand axle. Insert second long tube.
Insert two handle screws. Tighten all han-
dle screws.
Position unit upright. Wait 30 minutes
before starting to allow compressor to
drain back.
WARNING: Personal injury
hazard. Do not place fingers in
ring area. Ring is spring
loaded and closes with force.
!
Assemblage des roues et des poignées Assemblage de la porte inférieure, et la deuxième poignée
ASSEMBLAGE
Placez l'appareil sur le dos. Enlevez les
quatre vis d'expédition et jetez-les.
Placez l'appareil avec le filtre à air vers le
haut.
Installez un tube court sur l'axe des roues.
Insérez le tube courbé dans le tube long. Pivotez le
tube long afin de l'aligner avec le trou du caisson et
insérez une vis de poignée. Ne la serrez pas.
Installez un tube court. Installez une vis de
poignée et serrez-la.
Insérez deux vis de poignée. Serrez toutes
les vis de poignée.
Installez une rondelle et une tige des roues à
chaque extrémité de l'axe des roues.
Glissez l'axe des roues dans les supports
des roues. Déportez l'axe d'un côté.
Installez le tube long. prenez note: la bague
en plastique fait face au caisson. Insérez une
vis de poignée, mais ne la serrez pas.
Installez la poignée courbée sur le tube court.
Installez une vis de poignée et serrez-la.
Insérez l'axe de la poignée. Insérez le
deuxième tube long.
Installez les deux roues sur l'axe des
roues.
Mettez l'appareil debout.
Attendez 30 minutes avant de mettre en marche
afin de drainer l'huile du compresseur.
MISE EN GARDE:
Risque de blessures. Ne placez pas
vos doigts dans l'anneau. L'anneau
est équipé d'un ressort et se ferme
avec force.
