FARFISA INTERCOMS FC32P - Page 11

Mi 2240
- 11 -
"
4
/
3
4
"
8
/
7
45
124
90
1
"
16
/
9
"
4
/
3
19
3
1
7
A
4
2
8
5
0
3
9
B
6

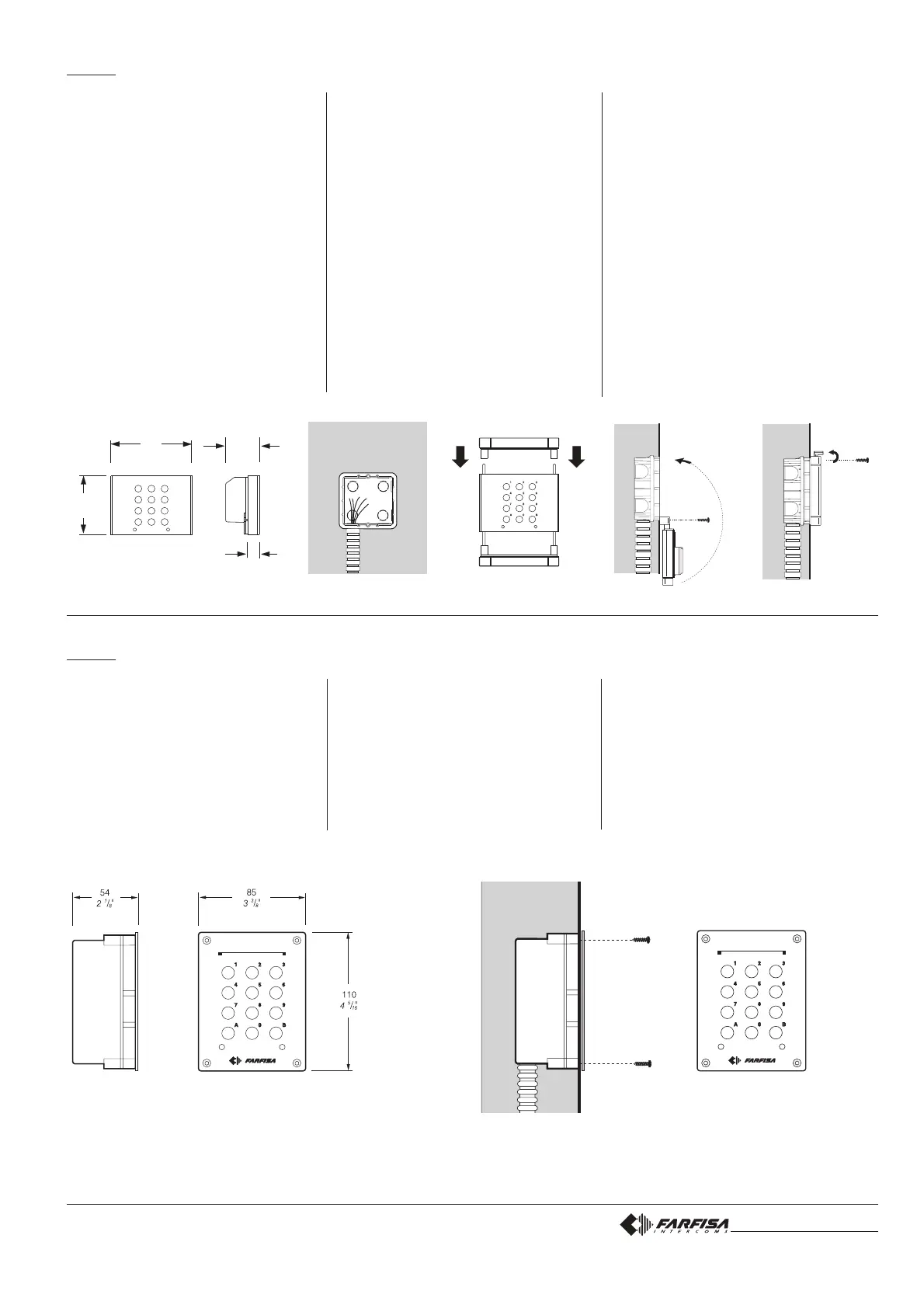

FC52P
INSTALLAZIONE
Utilizzare gli accessori delle pulsantiere Mody
(scatole da incasso, visiere decorative o tettucci
parapioggia).
Inserire la tastiera nel telaio portamoduli.
Effettuare i collegamenti alla morsettiera.
Avvitare la placca alla scatola da incasso o
tettuccio parapioggia.
INSTALACION
Colocar como otro módulo de la serie Mody y
efectuar las conexiones en la regleta.
FC32P
INSTALLAZIONE
Murare la scatola da incasso.
Effettuare i collegamenti alla morsettiera.
Avvitare la placca alla scatola da incasso.
INSTALACION
Empotrar la caja, efectuar las conexiones en
la regleta y atornillar el teclado a la caja empo-
trada.
INSTALLATION
Use the accessories of the phshbutton panel
series Mody (back box, hood covers, rain shel-
ters).
Assemble the keypad with the Mody module
frame.
Connect the conductores to the terminals board.
Screw-in the panel to the back box or rain shel-
ter.
INSTALAÇÃO
Utilizar os acessórios dos módulos de botões
Mody (caixas de entrada, viseiras decorativas
ou tetinhos de proteção contra a chuva).
Inserir o teclado na tela porta-módulos.
Efetuar as ligações à caixa de terminais.
Aparafusar a placa à caixa de entrada ou tetinho
de proteção contra a chuva.
INSTALLATION
Utiliser les accessoires de la plaque de rue Mody
(boîte d'encastrement, visière anti-pluie, boîtiers
antipluie).
Monter le clavier à codes dans les cadres porte-
modules.
Faire les raccordements sur la borniere.
Visser la platine sur la boîte d'encastrement ou sur
les boîtiers antipluie.
INSTALLATION
Zubehör der Türstationen Mody verwenden (UP-
Dose, Wasserschutzrahmen oder Aufputz-
gehäuse).
Codeschlosseinheit in den Modulträgerrahmen
einbauen.
Verkabelung an den Anchlußklemmen anschlie-
ßen.
Frontplatte auf den Unterputzkasten oder Auf-
putzkasten befestigen.
INSTALLATION
Wall the built-in box.
Connect the conductores to the terminal board.
Screw the panel to the box.
INSTALAÇÃO
Fixar a caixa de entrada.
Efetuar as ligações à caixa de terminais.
Aparafusar a placa à caixa de entrada.
INSTALLATION
Maçonner la boîte d'encastrement.
Faire les raccordements sur la borniere.
Visser la platine sur la boîte d'encastrement.
INSTALLATION
Unterputzkasten einbauen.
Verkabelung an den Anchlußklemmen anschlie-
ßen.
Frontplatte auf den Unterputzkasten befestigen.
